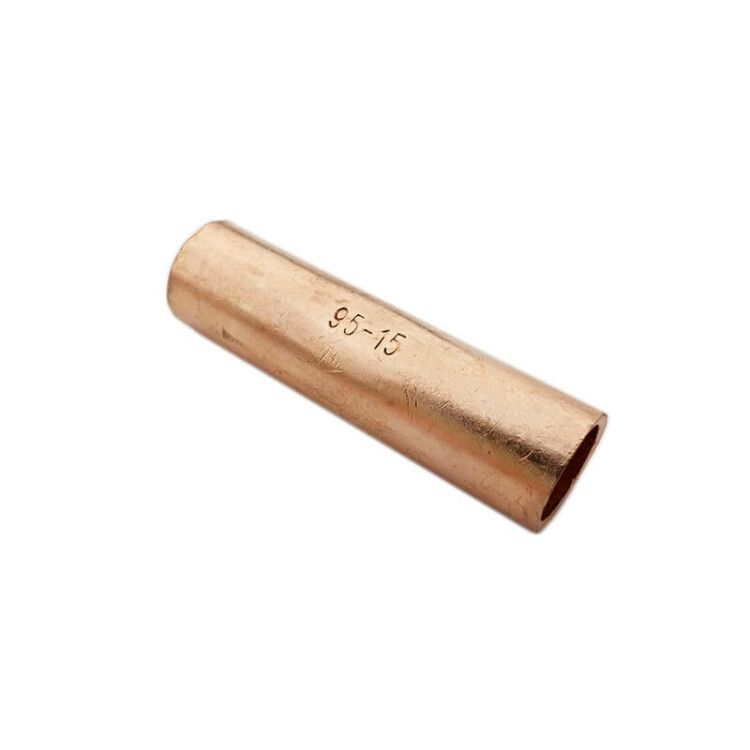

Гильза соединительная 95-15 ЗЭТАРУС zeta10119

Гильза соединительная 95-15 ГМ от ЗЭТАРУС - медный стыковой соединитель для надёжного соединения медных жил кабелей сечением 95 мм2, рассчитана на работу до 10 кВ. Применяется там, где требуется прочное и долговечное соединение без сварки или пайки.

Назначение и область применения

Гильза соединительная 95-15 ГМ используется исключительно для соединения двух медных жил кабелей методом опрессовки. Подходит для силовых кабелей с номинальным сечением 95 мм2 и внешним диаметром около 15 мм. Напряжение работы - до 10 кВ. Часто применяется в распределительных устройствах, кабельных трассах, подстанциях, на промышленном оборудовании и в энергообъектах с высокими требованиями к надёжности контакта.

Технические характеристики

• Материал: Электротехническая медь марки М2 - обеспечивает хорошую проводимость и механическую устойчивость.
• Сечение жил: 95 мм2 - соответствует нормативному значению, указанному в ГОСТ 23469.3-79.
• Диаметр кабеля: ~15 мм - рекомендовано использовать с кабелями, близкими по внешнему диаметру; слишком толстый или тонкий кабель снижает качество соединения.
• Номинальный ток: 1 А - указание некорректно; реальный допустимый ток зависит от материала, температуры окружающей среды и условий эксплуатации, но для 95 мм2 он составляет сотни ампер. Указанное значение, вероятно, является ошибкой в базе данных.
• Способ монтажа: Опрессовка - требует специальных клещей и матриц подходящего размера.
• Форма: Короткая - компактная форма удобна при ограниченном пространстве, но требует точной центровки жил при сборке.
• Количество ответвлений: 2 - однозначно стыковой соединитель, предназначен для соединения двух концов, а не ответвления.
• Покрытие: Без покрытия - поверхность голая медь, что повышает теплопроводность, но делает её восприимчивой к окислению в агрессивной среде.
• Климатическое исполнение: УХЛ3 - можно применять в помещениях с умеренным климатом, возможными перепадами температур и повышенной влажностью, но не на открытых площадках зимой.
• Нормативный документ: ГОСТ 23469.3-79 - соответствие государственному стандарту на медные соединительные гильзы.
• Цвет: Медный - визуально отличается от алюминиевых аналогов, позволяет легко идентифицировать материал жилы.

Совместимость и монтаж

Гильза совместима **только** с медными жилами. Для алюминиевых или многожильных кабелей с немедными проводниками она не подходит. Соединяемые жилы должны иметь точно такое же сечение - 95 мм2. Перед опрессовкой необходимо зачистить жилы на длину, равную половине внутренней длины гильзы, чтобы избежать выступающих проволочек. Обязательно используйте пресс-клещи с матрицей, соответствующей размеру гильзы 95–15 ГМ. После опрессовки проверьте герметичность соединения - деформация должна быть равномерной, без трещин и зазубрин.

Безопасность и стандарты

Гильза соединительная 95-15 ГМ изготовлена в соответствии с ГОСТ 23469.3-79, который регламентирует форму, размеры и материалы для медных соединителей. Климатическое исполнение УХЛ3 гарантирует работоспособность в условиях, характерных для большинства промышленных помещений России. Отсутствие покрытия не влияет на безопасность, но требует защиты от коррозии в агрессивных средах (например, химических цехах или сырых подвалах).

Преимущества

• Высокая электропроводность благодаря использованию меди марки М2 - минимальные потери мощности.
• Прочное соединение после опрессовки - не требует обслуживания, не loosens со временем.
• Короткая форма - экономит место в шкафах и колодцах.
• Соответствие ГОСТ - гарантированное качество и взаимозаменяемость с другими изделиями этого стандарта.

Ограничения применения

• Не алюминиевые, сталеалюминиевые или комбинированные жилы - риск плохого контакта и нагрева.
• Не предназначена для использования вне помещений без дополнительной герметизации - медь окисляется, особенно при наличии влаги и солей.
• Не подходит для частых перемещений или вибрационных нагрузок - опрессовка не рассчитана на динамические усилия.
• Номинальный ток 1 А в характеристиках противоречит физике - игнорируйте эту цифру, ориентируйтесь на сечение 95 мм2 и таблицы допустимых токов для медных кабелей.

Примеры использования

• Соединение жил кабеля ВВГнг-Ls 3×95 внутри распределительного щита.
• Обрыв между двумя участками кабельной линии 6(10) кВ на подземной трассе.
• Переход от одного типа кабеля к другому при замене секций в промышленном цехе.
• Ремонт поврежденного участка силового кабеля на насосной станции.

Практические советы

• Выбирая гильзу, всегда сравнивайте внешний диаметр кабеля с заявленным значением (15 мм). Разница более чем +-1 мм может вызвать слабую опрессовку.
• Перед установкой протяните жилы через гильзу полностью - так легче добиться идеальной центровки перед опрессовкой.
• Если работаете во влажной среде - после монтажа заполните соединение терморегулирующим составом или поместите его в герметичную муфту.
• Никогда не используйте обычные плоскогубцы вместо пресса - результат будет ненадёжным даже при правильном выборе гильзы.
• На каждый проект сохраняйте фото места соединения и отметку времени - это важно для будущих диагностики и ремонта.
