Механизм розетки TV Glossa проходной 4DB графит SchE GSL001392 APC

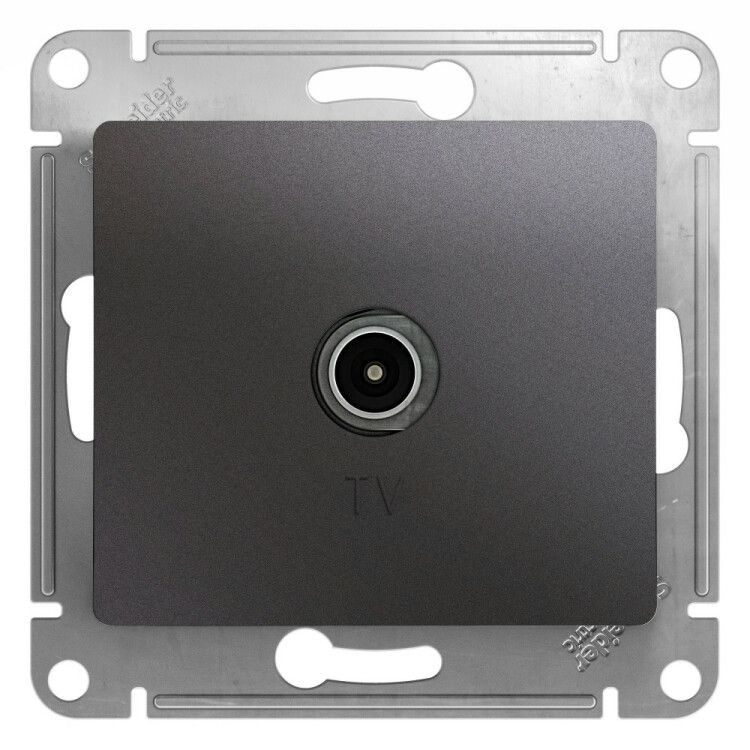

Розетка телевизионная проходная 4 дБ графит от Systeme Electric (артикул gsl001392) - это элемент внутренней проводки для передачи сигнала ТВ-антенны от одного устройства к другому. Подходит для скрытой установки в помещениях с нормальными условиями эксплуатации.

Назначение и область применения

Розетка телевизионная проходная 4 дБ графит предназначена для подключения телевизоров, приставок и других устройств к коаксиальной антенной сети. Как проходная модель, она позволяет передавать сигнал дальше по цепочке - например, от входного узла к следующей розетке в комнате. Применяется в жилых домах, офисах, отелях и многоквартирных зданиях при организации распределённой системы спутникового или эфирного ТВ.

Технические характеристики

• Тип разъёма: TV (F-разъём для коаксиального кабеля)
• Количество выходов: 1 (проходной тип - сигнал проходит через устройство)
• Диапазон частот: 5–862 МГц - поддерживает все аналоговые и цифровые ТВ-стандарта, включая DVB-T/T2
• Затухание сигнала: 4 дБ - минимальное снижение мощности сигнала при прохождении через розетку
• Степень защиты: IP20 - защищает от контакта с пальцами и крупными предметами, но не от воды и пыли
• Материал корпуса: PC+ASA - ударопрочный пластик с высокой стойкостью к царапинам и УФ-излучению
• Цвет: графит (чёрный глянцевый)
• Габариты: 71×71×35 мм - совместим со стандартными рамками и подрозетниками
• Крепление: винтовое, на штырях
• Способ монтажа: скрытая установка в подрозетник
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с температурой от −25C до +40C и повышенной влажностью
• Нормативный документ: ФЕАТ.434620.056 ТУ

Совместимость и монтаж

Розетка телевизионная проходная 4 дБ графит совместима с любыми стандартными коаксиальными кабелями типа RG-6, RG-59 и аналогичными. Для монтажа требуется подготовленный подрозетник глубиной не менее 35 мм. Кабель зачищается и вставляется в F-разъём механизма - затяжка осуществляется руками, без инструментов. Наличие опорного кольца обеспечивает плотную посадку в рамке и предотвращает перекос. Устройство устанавливается в однопостовые рамки серии GLOSSA. Не требует питания.

Безопасность и стандарты

Розетка соответствует требованиям ТУ ФЕАТ.434620.056 и не содержит галогенов - безопасна при возгорании. Отсутствие открытых металлических деталей исключает риск поражения током. IP20 обеспечивает базовую защиту от случайного прикосновения, но не предназначен для влажных помещений (ванная, бассейн, улица).

Преимущества

• Минимальное затухание сигнала (4 дБ) сохраняет качество картинки даже при длинных линиях
• Высокая прочность корпуса PC+ASA - выдерживает длительную эксплуатацию без потери внешнего вида
• Глянцевая поверхность легко моется, не собирает пыль
• Наличие надписи “TV” исключает путаницу при обслуживании
• Подходит для замены старых розеток без изменения штроб и подрозетников

Ограничения применения

• Не применяется во влажных помещениях - IP20 не защищает от брызг и пара
• Не подходит для наружной установки - материал не рассчитан на постоянное воздействие осадков и перепадов температур
• Не является активным устройством - не усиливает сигнал; при слабом сигнале требуется усилитель до первой розетки
• Не имеет поля для надписи - нельзя переобозначить функционал (например, как HDMI)

Примеры использования

• Подключение телевизора в гостиной, где сигнал идёт от антенного усилителя через несколько точек
• Установка между входной розеткой и второй точкой в спальне - чтобы не прокладывать новый кабель
• Обновление старой проводки в квартире после капитального ремонта - совместима с существующими системами
• Использование в отелях и арендных объектах - долгий срок службы и простота замены

Практические советы

• Перед монтажом проверьте уровень сигнала на входе - если ниже –70 дБм, используйте усилитель до этой розетки
• Не перегибайте кабель вокруг розетки - радиус изгиба должен быть не меньше 5 см
• При сборке рамки убедитесь, что опорное кольцо плотно прилегает к стене - иначе возможен люфт
• Эта розетка - часть серии GLOSSA; для единого дизайна выбирайте другие элементы из этой же серии
• Не используйте адаптеры и тройники - они увеличивают потерю сигнала и снижают качество изображения
