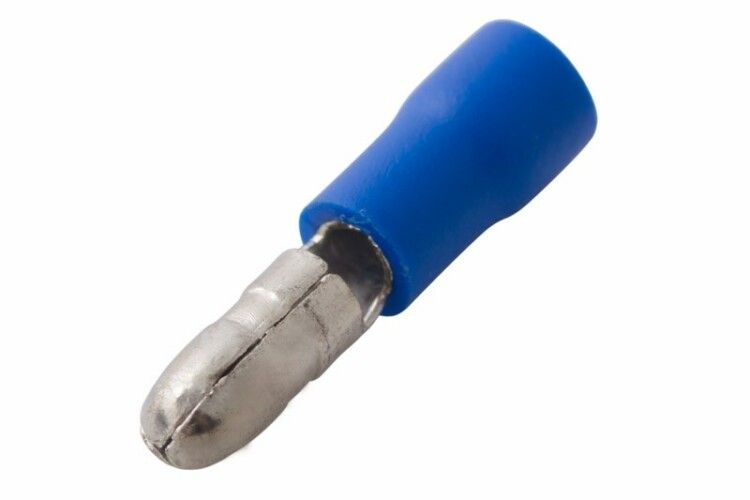

Разъем штекерный изолированный штекер 4 мм 1.5-2.5 мм² (РШи-п 2.5-4/РШИп 2-5-4) синий | 08-0521 REXANT MEET

Разъем штекерный изолированный штекер 4 мм 1,5–2,5 мм2 (РШи-п 2.5-4, РШИп 2-5-4) синий от REXANT предназначен для надежного и быстрого подключения многожильных медных проводов в условиях, где требуется частое разъединение - например, в подвижных системах. Артикулы etm08-0521 и 08-0521 соответствуют одной модели, подходящей для монтажа в автомобилестроении, железнодорожной технике и других мобильных электросистемах.

Назначение и область применения

Этот разъем используется для создания временных или периодически разъединяемых электрических соединений. Подходит там, где нужна безопасность, скорость сборки и возможность демонтажа без повреждения провода. Применяется в:

• Автомобильной и автоприцепной электронике;
• Железнодорожных вагонах и подвижном составе;
• Судовой и авиационной аппаратуре;
• Стационарных щитах с часто переподключаемыми устройствами;
• Оборудовании с вибрационными нагрузками - благодаря прочному обжиму и изоляции.

Технические характеристики

• Тип: Штекер (папа) - вставляется в гнездо (розетку);
• Сечение провода: 1,5–2,5 мм2 - оптимально для многожильных медных проводов;
• Диаметр контакта: 4 мм - совместим с большинством стандартных гнезд этого размера;
• Максимальный ток: 15 А - не превышать при длительной работе;
• Материал контакта: Латунь с лужением - обеспечивает хорошую проводимость и устойчивость к окислению;
• Материал изоляции: Поливинилхлорид (ПВХ) - устойчив к механическим повреждениям и химическому воздействию;
• Цвет изоляции: Синий - стандартизирован для обозначения нулевых или нейтральных проводов в некоторых системах;
• Рабочая температура: от –10 C до +75 C - не использовать в экстремально холодных или нагреваемых средах вне этого диапазона.

Совместимость и монтаж

Разъем совместим с гнездами стандартного размера 4 мм. Для установки необходимы пресс-клещи, обеспечивающие равномерный обжим через изоляцию - без повреждения жилы. Рекомендованы клещи HT-301 H, HT-301 N, HT-301 W. Обжим выполняется **по корпусу изоляции**, а не по голой жиле - так сохраняется герметичность и защита.

Не используйте обычные плоскогубцы - они деформируют контакт и снижают надежность соединения. Перед обжимом убедитесь, что провод полностью вошел в коннектор до упора.

Безопасность и стандарты

Изоляция ПВХ предотвращает случайное прикосновение к токоведущим частям. Клемма не имеет защиты от пыли и воды (IP-класс не указан), поэтому не применяется в открытых или влажных зонах без дополнительной защиты. Соответствует требованиям к изолированным контактам для промышленного оборудования, но не сертифицирована для взрывоопасных сред.

Преимущества

• Удобство быстрой замены - можно отсоединить и подключить без пайки или инструментов кроме пресс-клещей;
• Защита места обжима - изоляция предотвращает короткое замыкание и травмы;
• Высокая долговечность - латунь с лужением не теряет проводимости даже после множества циклов подключения;
• Цветовая маркировка - синий цвет упрощает идентификацию в сложных схемах.

Ограничения применения

• Не подходит для одножильных проводов - рассчитан исключительно на многожильные;
• Запрещено использование при температурах ниже –10 C и выше +75 C - материал изоляции становится хрупким или мягким;
• Не предназначен для постоянного погружения в воду или высокой влажности - отсутствует IP-защита;
• Не рекомендуется для токов выше 15 А - риск перегрева и расплавления изоляции;
• Не совместим с гнездами меньшего диаметра - попытки насильно вставить в 3 мм гнездо приведут к повреждению контактов.

Примеры использования

• Подключение стартера к аккумулятору в грузовиках - легко отключается для обслуживания;
• Соединение световых модулей в вагонах метро - позволяет менять лампы без вскрытия панели;
• Переменные соединения в испытательных стендах - удобно тестировать оборудование;
• Монтаж системы управления в бортовых сетях вертолетов - выдерживает вибрации и частые перемещения.

Практические советы

• Выбирайте сечение провода строго в рамках 1,5–2,5 мм2 - слишком тонкий провод плохо держится, слишком толстый не войдет;
• Проверяйте глубину входа провода перед обжимом - он должен доходать до упора внутри коннектора;
• После обжима потяните за провод - если он выскальзывает, значит, обжим сделан некорректно;
• Храните в сухом месте - хотя ПВХ устойчив, длительное воздействие УФ-лучей и масла снижает срок службы;
• Для массового монтажа используйте автоматические пресс-клещи - экономят время и гарантируют одинаковое качество всех соединений.
