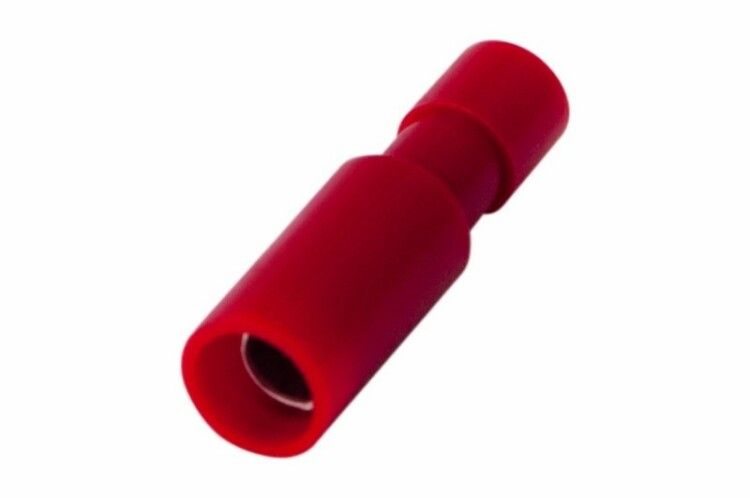

Разъем штекерный полностью изолированный гнездо 4 мм 0.5-1.5 мм² (РШПи-м 1.5-4/РШИм 1,25-5-4) красный | 08-0261 REXANT MEET

Разъем штекерный полностью изолированный гнездо 4 мм 0.5–1.5 мм2 (РШПи-м 1.5-4 / РШИм 1,25-5-4) красный от REXANT предназначен для безопасного и надежного подключения многожильных медных проводов с последующей возможностью быстрого отсоединения. Этот разъем применяется там, где требуется частая перестановка или обслуживание цепей - например, в подвижном оборудовании, на транспорте или в сборочных линиях.

Назначение и область применения

Разъем штекерный полностью изолированный гнездо 4 мм 0.5–1.5 мм2 (РШПи-м 1.5-4 / РШИм 1,25-5-4) красный используется для создания временных или периодически разъединяемых электрических соединений. Он подходит для оконцевания проводов перед подключением к гнездовым разъемам, особенно в условиях, где важна электробезопасность и защита от случайного прикосновения к токоведущим частям.

• Подходит для автомобилей, железнодорожных вагонов, авиационного и морского оборудования
• Идеален для монтажа на подвижных участках, где провода часто перемещаются
• Применяется в панельных щитах, тестовых стендах, ремонтных зонах
• Не предназначен для постоянного жесткого монтажа - требует парного гнездового разъема

Технические характеристики

• Размер контакта: 4 мм - совместим с гнездами стандарта 4 мм
• Номинальное сечение провода: 0,5–1,5 мм2 - оптимально для многожильных медных проводов средней нагрузки
• Максимальный ток: 19 А - выдерживает длительную работу при высоких нагрузках
• Материал контакта: Латунь с электролитическим лужением - обеспечивает хорошую проводимость и устойчивость к окислению
• Материал изоляции: Поливинилхлорид (ПВХ) - устойчив к механическим повреждениям, не горюч, сохраняет форму при температуре до +75 C
• Цвет изоляции: Красный - цветовая маркировка для быстрой идентификации полярности или цепи
• Температурный диапазон: –10…+75 C - работает в большинстве промышленных и транспортных условий
• Исполнение: Гильза - обжимается на проводе, не требует пайки

Совместимость и монтаж

Разъем штекерный полностью изолированный гнездо 4 мм 0.5–1.5 мм2 (РШПи-м 1.5-4 / РШИм 1,25-5-4) красный от REXANT рассчитан на использование с гнездовыми разъемами того же типа - 4 мм. Для установки необходимо использовать пресс-клещи, подходящие для обжима изолированных клемм.

• Обжим выполняется через изоляцию - не нужно снимать её заранее
• Рекомендованные клещи: HT-301 H, HT-301 N, HT-301 W
• Убедитесь, что сечение провода попадает в диапазон 0,5–1,5 мм2 - меньшие или большие провода приведут к плохому контакту
• После обжима проверьте прочность соединения легким растяжением

Безопасность и стандарты

Изолированная конструкция разъема исключает риск прикосновения к токоведущим элементам во время эксплуатации. Материалы соответствуют требованиям безопасности для промышленного и транспортного оборудования. Наличие полной изоляции снижает вероятность замыканий и поражения током даже при работе в условиях вибраций и повышенной влажности.

Преимущества

• Полная изоляция - безопаснее открытых клемм, не требует дополнительной изоляции после монтажа
• Высокая механическая прочность - изоляция защищает обжим и контакт от внешнего воздействия
• Удобство повторного подключения - можно легко отсоединить и снова вставить в гнездо
• Стандартный размер 4 мм - широкая совместимость с популярными разъемами
• Цветная изоляция - упрощает распознавание цепей при обслуживании

Ограничения применения

• Не подходит для одножильных проводов толще 1,5 мм2 - возможен слабый обжим и нагрев
• Не предназначен для работы при температурах выше +75 C - изоляция теряет форму
• Требует наличия парного гнездового разъема - не может использоваться самостоятельно
• Не рекомендуется для постоянного монтажа в стационарных системах - лучше использовать винтовые клеммы
• Не имеет защиты от пыли/влаги (IP-класс не указан) - не следует применять в открытой среде без корпуса

Примеры использования

• Подключение датчиков на автопроизводственной линии, где оборудование регулярно перемещают
• Электропроводка в троллейбусах и метро - где провода проходят через подвижные соединения
• Тестовые устройства в сервисных центрах - позволяют быстро менять испытуемые модули
• Аварийные системы на судах - обеспечивают быстрый доступ к критичным цепям

Практические советы

• Перед обжимом удалите изоляцию с провода точно на длину гильзы - слишком длинный конец вызывает плохой контакт
• Выбирайте пресс-клещи с матрицей именно для 4 мм изолированных клемм - другие матрицы деформируют изоляцию
• Проверяйте соответствие цвета изоляции вашей схеме - красный обычно обозначает положительную клемму, но это не всегда так
• Не используйте этот разъем вместо винтовых клемм в стационарных щитах - он не обеспечивает достаточной долговечности при постоянной нагрузке
• Храните запасные разъемы в сухом месте - влага может проникнуть внутрь изоляции при длительном хранении
