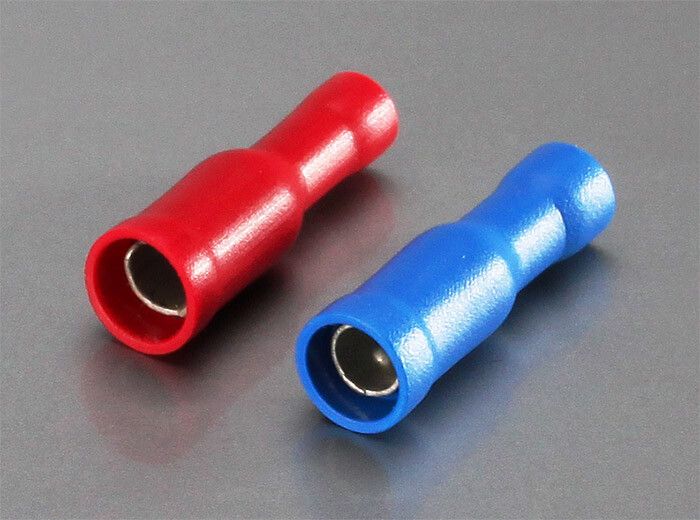

Разъем штекерный изолированный «мама РШИ-М 1.5-4 серия ПРОФИ - 47465 КВТ

Разъем штекерный изолированный РШИ-М 1,5-4 серия ПРОФИ от бренда КВТ - это надежный штекерный разъем для быстрого и безопасного соединения многожильных медных проводов сечением 1,5 мм2. Применяется в распределительных щитах, автоматике и оборудовании, где важна скорость сборки и устойчивость к механическим нагрузкам.

Назначение и область применения

Разъем штекерный изолированный РШИ-М 1,5-4 серия ПРОФИ предназначен для создания изолированных, быстроразъемных соединений между многопроволочными медными проводами. Подходит для монтажа в силовых цепях до 400 В и током до 19 А. Часто используется в электрощитах, пультах управления, станках, конвейерах и других устройствах, где требуется частое подключение/отключение или компактная сборка.

Технические характеристики

• Тип разъема: Гильза (штекер «папа»)
• Поперечное сечение провода: 1,5 кв.мм
• Номинальный ток: 19 А
• Номинальное напряжение: 0,4 кВ (400 В)
• Материал контакта: Латунь Л63 с электролитическим лужением
• Материал изоляции: Поливинилхлорид (ПВХ), самозатухающий, класс горючести V-0 по UL94
• Температурная стойкость: до +75 C
• Диаметр внешний: 3,9 мм
• Диаметр внутренний (для захода жилы): 1,7 мм
• Способ монтажа: Опрессовка (зажим провода через изолирующую часть)
• Цвет: Красный
• Стандарт: ТУ 3424-001-59861269-2004

Совместимость и монтаж

Разъем штекерный изолированный РШИ-М 1,5-4 серия ПРОФИ совместим с ответными разъемами РШИ-П («мама»). Соединение происходит путем вставки штекера в гнездо - без необходимости точного выравнивания благодаря пулевидной форме контактов. Для установки необходимо:

• Зачистить конец провода на длину, соответствующую глубине гильзы (обычно 8–10 мм);
• Вставить провод в разъем так, чтобы жила прошла до упора;
• Произвести опрессовку специальными клещами - давление должно равномерно деформировать латунную гильзу вокруг жилы, не повреждая изоляцию.

Не допускается использование с однопроволочными (монолитными) проводами - они не обеспечивают достаточного контакта при опрессовке.

Безопасность и стандарты

Изоляция выполнена из самозатухающего ПВХ с классом горючести V-0 по UL94 - материал не распространяет пламя при возгорании. Номинальное напряжение 400 В позволяет применять разъем в сетях переменного тока до 380 В. Температурный предел +75 C исключает риск деформации изоляции при нормальной работе оборудования. Все параметры соответствуют требованиям ТУ 3424-001-59861269-2004.

Преимущества

• Полностью изолированная конструкция - исключает контакт с токоведущими частями даже при случайном прикосновении.
• Замковый механизм обеспечивает фиксацию пары «мама-папа» без люфта и самопроизвольного отсоединения.
• Пулевидная форма контакта позволяет легко вводить штекер в гнездо без точного ориентирования - экономит время при массовой сборке.
• Поперечные засечки внутри гильзы усиливают механическое сцепление с многопроволочной жилой - снижается риск ослабления контакта при вибрации.
• Луженое покрытие латуни препятствует окислению и улучшает долговременную проводимость.

Ограничения применения

• Не предназначены для работы при температурах выше +75 C - возможна потеря эластичности изоляции.
• Не подходят для проводов сечением менее 1,0 мм2 или более 2,5 мм2 - некорректная посадка приведёт к плохому контакту или разрушению гильзы.
• Не рекомендованы для постоянного погружения в жидкости или высокой влажности - хотя изоляция герметична, разъём не имеет защиты IP.
• Не используются в цепях постоянного тока свыше 400 В - превышение напряжения может вызвать пробой изоляции.

Примеры использования

• Подключение двигателей к частотным преобразователям в системах автоматизации.
• Сборка распределительных щитов с модульными устройствами - удобно для замены или диагностики.
• Электроснабжение конвейерных линий, где часто требуется перестановка оборудования.
• Монтаж освещения и управления в промышленных помещениях с повышенной вибрацией.

Практические советы

• Выбирайте опрессовочные клещи с матрицей, соответствующей размеру гильзы - неправильный инструмент повредит контакт или не обеспечит плотного соединения.
• Перед опрессовкой проверьте, что жила полностью вошла в гильзу - видимый конец провода вне гильзы недопустим.
• Проверяйте качество соединения легким рывком после монтажа - если провод вытягивается, повторите опрессовку.
• При использовании в условиях вибраций дополнительно закрепляйте разъемы хомутами или в панели - это снизит нагрузку на контактную группу.
• Красный цвет изоляции - стандартный для фазных проводов; используйте для согласования с цветовой маркировкой сети.
