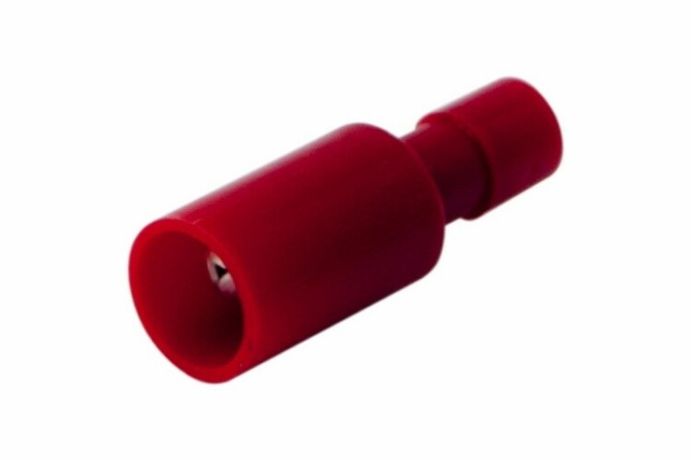

Разъем штекерный полностью изолированный штекер 4 мм 0.5-1.5 мм² (РШПи-п 1.5-4/РШИп 1,25-4) красный | 08-0561 REXANT MEET

Разъем штекерный полностью изолированный штекер 4 мм 0.5–1.5 мм2 (РШПи-п 1.5-4 / РШИп 1,25-4) красный от REXANT предназначен для надежного и безопасного подключения многожильных медных проводов в условиях, где требуется частое отключение и высокая степень защиты от случайного прикосновения. Артикулы 08-0561 и etm08-0561 подходят для монтажа в подвижных системах - от автомобильной электроники до промышленного оборудования.

Назначение и область применения

Этот разъем используется там, где необходимо часто подключать и отключать провода без потери качества контакта. Подходит для соединения проводов в мобильных устройствах: автотранспорте, железнодорожном подвижном составе, судах, авиационной аппаратуре, а также на сборочных линиях и тестовых стендах. Клемма обеспечивает быстрый доступ к цепи, сохраняя изоляцию даже после многократных операций.

Технические характеристики

• Тип: штекер (папа)
• Номинальное сечение провода: 0,5 – 1,5 мм2
• Диаметр контакта: 4 мм
• Максимальный рабочий ток: 19 А
• Материал контакта: латунь с электролитическим лужением
• Материал изоляции: поливинилхлорид (ПВХ)
• Цвет изоляции: красный
• Рабочий температурный диапазон: от -10 C до +75 C

Совместимость и монтаж

Разъем совместим с гнездами стандарта 4 мм, используемыми в промышленных и автомобильных соединителях. Для установки необходимы пресс-клещи: HT-301 H, HT-301 N или HT-301 W. Обжим выполняется через изоляционную оболочку - это исключает повреждение внутреннего контакта и гарантирует герметичность соединения. Убедитесь, что сечение провода попадает в указанный диапазон: менее 0,5 мм2 - слабый контакт, более 1,5 мм2 - риск деформации контакта.

Безопасность и стандарты

Полная изоляция корпуса из ПВХ предотвращает случайное прикосновение к токоведущим элементам, снижая риск поражения электрическим током. Конструкция соответствует требованиям безопасности для устройств, работающих в средах с повышенной вибрацией и перепадами температур. Наличие луженой латуни обеспечивает устойчивость к окислению и долговременную проводимость.

Преимущества

• Полная изоляция - безопасна при работе под напряжением без дополнительных мер защиты
• Удобство монтажа: обжим происходит через изолятор, не требует точной ориентации жил
• Высокая механическая прочность: выдерживает вибрации и частые подключения
• Ярко выраженный цвет (красный) - упрощает идентификацию полярности или цепи
• Подходит для многожильных проводов - не требует пайки

Ограничения применения

• Не предназначен для постоянного погружения в жидкости - материал ПВХ не рассчитан на длительную работу под водой
• Не рекомендован для проводов сечением меньше 0,5 мм2 или больше 1,5 мм2 - возможен перегрев или плохой контакт
• Температура выше +75 C может вызвать деформацию изоляции
• Не совместим с гнездами других типов (например, 6,3 мм или 4,8 мм)

Примеры использования

• Подключение датчиков на движущихся участках конвейера
• Соединение бортовой сети автомобиля с внешним оборудованием
• Замена модулей управления в железнодорожных вагонах
• Обслуживание испытательных стендов в лабораториях
• Монтаж временных цепей на ремонтных площадках

Практические советы

• Перед обжимом проверьте, чтобы все жилы провода вошли в контакт без выпирающих концов - это предотвратит замыкание
• Используйте только рекомендованные клещи HT-301 - другие инструменты могут не обеспечить нужное давление
• При использовании в условиях вибраций дополнительно фиксируйте разъем хомутиком или креплением, чтобы избежать самоотвинчивания
• Красный цвет обычно обозначает положительную клемму - сверьтесь с расцветкой вашей системы перед монтажом
• Артикулы 08-0561 и etm08-0561 взаимозаменяемы - выбирайте по наличию на складе
