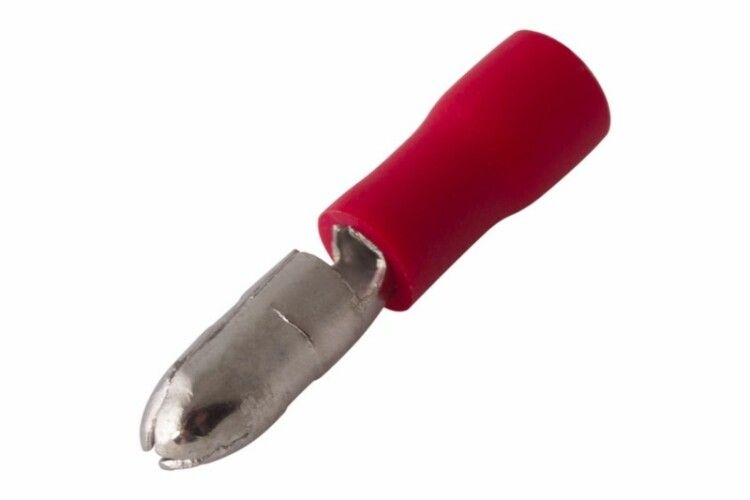

Разъем штекерный изолированный штекер 4 мм 0.5-1.5 мм² (РШи-п 1.5-4/РШИп 1,25-4) красный | 08-0511 REXANT MEET

Разъем штекерный изолированный штекер 4 мм 0.5–1.5 мм2 (РШи-п 1.5-4, РШИп 1,25-4) красный от REXANT предназначен для надежного и быстрого соединения многожильных медных проводов с возможностью последующего демонтажа. Этот разъем часто применяют там, где требуется частое переподключение - например, в автотранспорте, железнодорожной технике или на сборочных линиях.

Назначение и область применения

Разъем штекерный изолированный штекер 4 мм 0.5–1.5 мм2 (РШи-п 1.5-4, РШИп 1,25-4) красный от REXANT используется для создания временных или периодически разъединяемых электрических соединений. Он подходит для оконцевания проводов перед подключением к клеммникам, разъемам или клеммам оборудования. Применяется в условиях, требующих мобильности: автомобильная электроника, системы управления вагонами, судовые установки, испытательные стенды, оборудование с быстрой заменой модулей.

Технические характеристики

• Тип: штекер (папа) - выступающая часть, которая вставляется в соответствующее гнездо
• Номинальное сечение провода: 0,5 – 1,5 мм2 - оптимально для многожильных медных жил
• Диаметр контакта: 4 мм - совместим с гнездами стандарта 4 мм
• Максимальный рабочий ток: 10 А
• Материал контакта: латунь с электролитическим лужением - повышает долговечность и снижает сопротивление
• Материал изоляции: поливинилхлорид (ПВХ) - устойчив к механическому износу и химическому воздействию
• Цвет изоляции: красный - цветовая маркировка для удобства идентификации цепей
• Рабочая температура: от −10 C до +75 C

Совместимость и монтаж

Разъем штекерный изолированный штекер 4 мм 0.5–1.5 мм2 (РШи-п 1.5-4, РШИп 1,25-4) красный от REXANT рассчитан на использование с гнездами того же типа - 4 мм. Для монтажа необходимы пресс-клещи, обеспечивающие равномерный обжим через изоляцию:

• HT-301 H
• HT-301 N
• HT-301 W

Обжим выполняется **по корпусу изоляции**, а не по голому проводу - так обеспечивается герметичность и безопасность. Перед обжимом необходимо зачистить конец провода на длину, указанную в документации клещей (обычно 6–8 мм). Убедитесь, что сечение провода попадает в диапазон 0,5–1,5 мм2 - более толстые жилы не войдут, более тонкие - будут плохо зажаты.

Безопасность и стандарты

Изоляция из ПВХ предотвращает случайное прикосновение к токоведущим элементам, снижая риск поражения электрическим током. Разъем не имеет защиты от пыли и воды (IP-класс не указан), поэтому не рекомендован для открытых или влажных сред без дополнительной защиты. Соответствует требованиям к изолированным контактам для промышленного и транспортного оборудования.

Преимущества

• Удобство быстрого подключения/отключения - не нужна отвертка или пайка
• Защита места обжима - изоляция исключает расплетание жил и короткое замыкание
• Стандартный размер 4 мм - широкая совместимость с популярными разъемами
• Яркая красная изоляция - легко отличается от других цветов при обслуживании
• Высокая надежность контакта благодаря латуни с лужением - минимизация окисления

Ограничения применения

• Не для одножильных проводов большого сечения - не влезут в контакт
• Не предназначены для постоянного погружения в воду или высокой влажности - отсутствие IP-защиты
• Запрещено использовать при токе выше 10 А - есть риск перегрева и деформации
• Не подходят для экстремальных температур ниже −10 C и выше +75 C - материал изоляции теряет эластичность
• Требуют обязательного использования правильных пресс-клещей - обжим руками недопустим

Примеры использования

• Подключение датчиков на движущемся оборудовании (например, в системах автоматизации поезда)
• Электропроводка в автомобилях - соединение бортовой сети с внешними устройствами
• Сборочные линии - временное подключение тестового оборудования
• Судовое и авиационное оснащение - где нужны легкосменяемые соединения
• Испытательные стенды - частая замена нагрузок или сигнальных цепей

Практические советы

• Перед монтажом проверьте соответствие сечения провода - даже 0,4 мм2 или 1,6 мм2 вызовут плохой контакт
• Используйте только указанные пресс-клещи HT-301 - другие могут повредить изоляцию или не обеспечат плотный обжим
• После обжима потяните за провод - он не должен выскальзывать; если да - замените разъем
• Не используйте этот разъем вместо ответвителя - он не рассчитан на несколько проводов
• Храните в сухом месте - длительное воздействие влаги может вызвать окисление латуни, даже с лужением
• Красный цвет обычно обозначает положительную полярность - соблюдайте цветовую согласованность всей цепи
