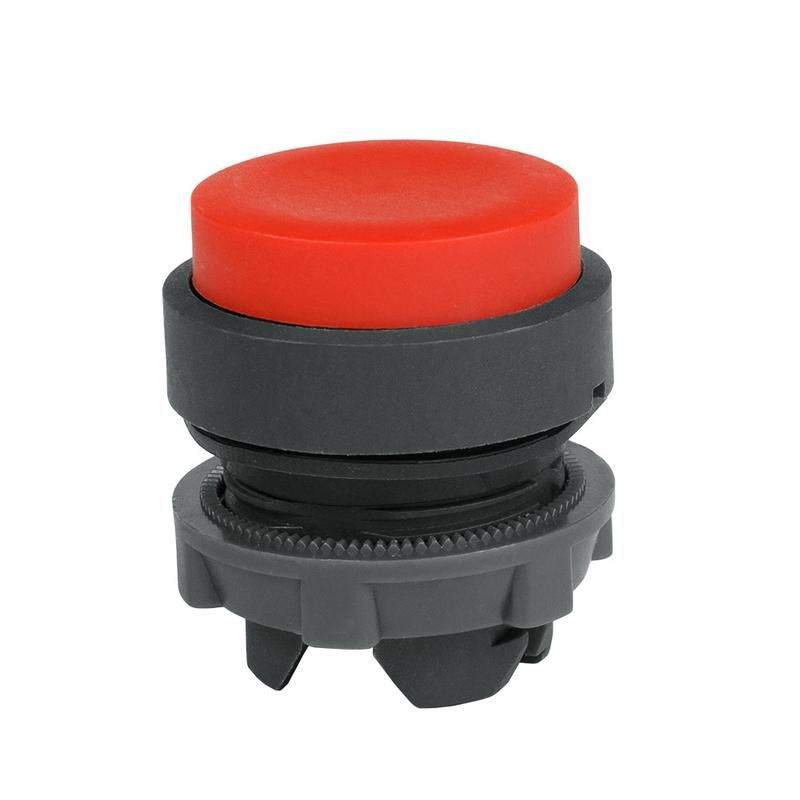

Головка кнопки OptiSignal D22 A5-PJ-4 выступ. толкатель красн. пластик ZB5AL4 КЭАЗ 332297

Головка кнопки OptiSignal D22 A5-PJ-4 с выступающим толкателем красная пластик ZB5AL4 - это элемент управления для сборки кнопочных постов в промышленном оборудовании. Произведённая КЭАЗ, эта головка обеспечивает надёжную работу в сложных условиях благодаря защите IP65 и устойчивости к экстремальным температурам.

Назначение и область применения

Головка кнопки OptiSignal D22 A5-PJ-4 с выступающим толкателем красная пластик ZB5AL4 используется для создания пользовательских кнопочных постов в системах управления. Она не содержит собственных контактов - её монтируют на корпус с внутренним механизмом переключения. Подходит для установки на панели станков, конвейеров, автоматических линий и других устройств, где требуется визуально заметный и механически прочный элемент управления.

Технические характеристики

• Диаметр отверстия: 22,3 мм - соответствует стандартным отверстиям для монтажа в панелях
• Тип толкателя: выступающий - обеспечивает чёткий тактильный отклик при нажатии
• Материал корпуса: пластик - устойчив к химическим воздействиям и царапинам
• Цвет: красный - высокая видимость, применяется для аварийных или критичных функций
• Степень защиты: IP65 - полностью защищена от пыли и струй воды из любого направления
• Рабочая температура: от –50 C до +55 C - подходит для холодных и жарких помещений
• Количество постов: 1 - одна головка формирует один функциональный пост
• Количество контактов: 0 - требует внешнего механизма переключения

Совместимость и монтаж

Головка кнопки OptiSignal D22 A5-PJ-4 с выступающим толкателем красная пластик ZB5AL4 монтируется на лицевую панель через круглое отверстие диаметром 22,3 мм. Установка осуществляется без дополнительной фиксации - она удерживается за счёт плотного посадочного соединения. Для работы необходимо совместить её с подходящим механизмом переключения (например, модульным постом ZB5Axx), который устанавливается с обратной стороны панели. Головка не имеет крепёжных винтов - не допускается усилие на толкатель свыше нормированного механического предела.

Безопасность и стандарты

Изделие соответствует требованиям IP65, что гарантирует безопасную эксплуатацию в запылённых и влажных средах. Материалы корпуса не поддерживают горение и соответствуют нормам безопасности для промышленного оборудования. Температурный диапазон позволяет использовать головку в условиях, выходящих за пределы обычных офисных или бытовых применений.

Преимущества

• Увеличенный срок службы благодаря прочному пластиковому корпусу и герметичной конструкции
• Чёткая работа выступающего толкателя - удобно нажимать даже в перчатках
• Ярко-красный цвет повышает узнаваемость в зонах повышенной опасности
• Широкий температурный диапазон снижает риск отказа в суровых условиях
• Совместима с другими элементами серии OptiSignal - легко заменить или расширить систему

Ограничения применения

• Не является готовым кнопочным постом - требует отдельного коммутирующего механизма
• Не подходит для установки в водяные или паровые среды - IP65 не предусматривает постоянного погружения
• Пластиковый корпус менее устойчив к ударным нагрузкам по сравнению с металлическими аналогами
• Отсутствие фиксации - возможна случайная выталкивание при сильных вибрациях; рекомендуется проверять посадку при обслуживании

Примеры использования

• Аварийная остановка на конвейере - красная головка с выступающим толкателем легко доступна при необходимости
• Пульт управления на холодильной камере - работает при температуре ниже –30 C
• Сборочные линии в пищевой промышленности - защищена от брызг воды и мыльных растворов
• Автоматические системы в металлургии - устойчива к пыли и масляным испарениям

Практические советы

• Перед монтажом проверьте точность отверстия - диаметр 22,3 мм должен точно соответствовать габаритам головки
• При использовании в вибрирующей среде дополнительно закрепите механизм внутри панели
• Не используйте силу при нажатии - толкатель рассчитан на легкое механическое воздействие
• Заменяйте только целые головки - ремонт или попытки вскрытия нарушают защиту IP65
• Подбирайте совместимые механизмы переключения от того же производителя - КЭАЗ OptiSignal обеспечивает гарантированную совместимость
