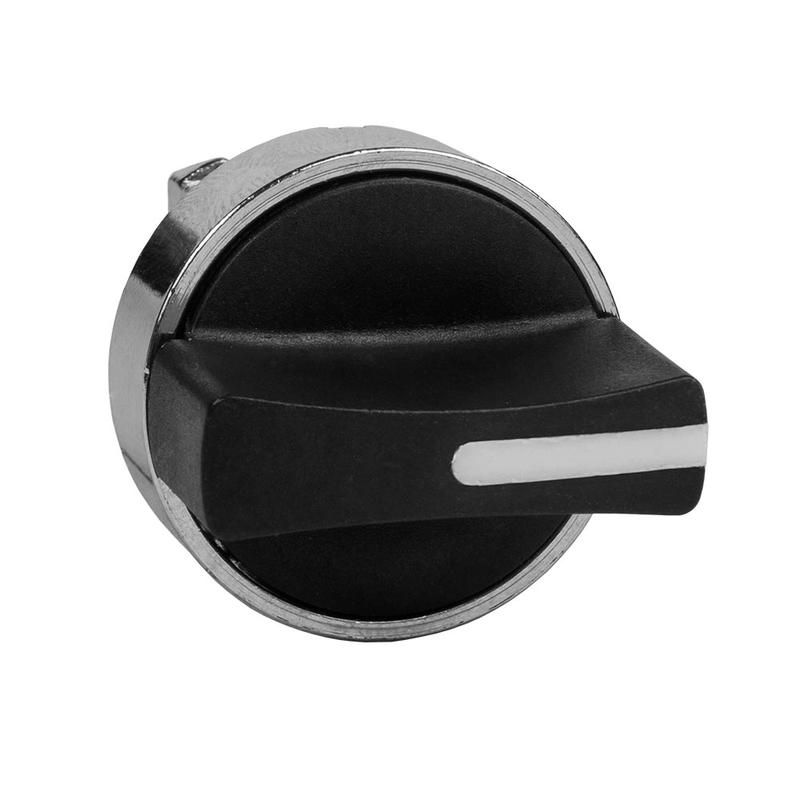

Головка переключателя OptiSignal D22 A4-S-5 3 позиции с возвратом металл ZB4BD5 КЭАЗ 332221

Головка переключателя D22 A4-S-5 3 позиции с возвратом металл ZB4BD5 КЭАЗ - это механический управляющий элемент для сборки комбинированных кнопочных устройств, предназначенных для ручного управления оборудованием в промышленных системах. Этот компонент совместим с контактными модулями КЭАЗ и используется там, где требуется надежная физическая интерактивность без электронной начинки.

Назначение и область применения

Головка переключателя D22 A4-S-5 3 позиции с возвратом металл ZB4BD5 КЭАЗ служит внешней частью ручного переключателя. Она не содержит собственных контактов - её задача - обеспечить удобное управление через механическую связь с внутренним модулем, который подключается отдельно. Подходит для установки на панели оборудования, где нужна точная и долговечная работа в сложных условиях: станках, конвейерах, системах автоматизации, энергообъектах и других промышленных средах.

Технические характеристики

• Тип элемента управления: ручка-переключатель с возвратным механизмом
• Количество положений: 3 (центральное - нейтральное, два крайних - активируемые)
• Диаметр отверстия для монтажа: 22,3 мм
• Степень защиты: IP40 (защита от предметов больше 1 мм, но не от воды и пыли)
• Материал переднего кольца: металл - прочный, устойчив к царапинам и механическому износу
• Цвет управляющего элемента: черный
• Форма линзы: круглая
• Способ монтажа: крепление винтами через корпус
• Напряжение: 0 В - не имеет собственной электрической функции
• Количество контактов: 0 - требует подключения внешнего модуля

Совместимость и монтаж

Головка переключателя D22 A4-S-5 3 позиции с возвратом металл ZB4BD5 КЭАЗ не работает самостоятельно. Её необходимо сочетать с подходящими контактными модулями серии ZB4, например, ZB4BAxx или аналогичными. Монтаж выполняется путём вставки головки в отверстие 22,3 мм и фиксации с помощью двух винтов снизу. Убедитесь, что глубина корпуса позволяет полностью закрепить головку без зазора. Для правильной работы проверьте соответствие оси вращения головки и штока модуля - допуск не более +-0,5 мм.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленного оборудования. Хотя заявленная степень защиты IP40 не предполагает герметичности, материал и конструкция обеспечивают устойчивость к воздействию масел, брызг и механическим повреждениям. Применяется в соответствии с ГОСТ Р 50030.5.1 и IEC 60947-5-1 для контрольных устройств.

Преимущества

• Металлическое переднее кольцо выдерживает частые операции и агрессивную среду
• Возвратный механизм гарантирует возвращение в нейтральное положение после действия - снижает риск ошибочного включения
• Унифицированная форма D22 совместима со всей серией ZB4 КЭАЗ
• Чёрный цвет обеспечивает хорошую видимость и контраст на фоне панелей

Ограничения применения

• Не применяется во влажных, пыльных или взрывоопасных средах - IP40 недостаточно для таких условий
• Не имеет встроенной индикации - нельзя использовать как сигнализацию состояния
• Требует обязательного подключения к контактному модулю; без него не функционирует
• Не рассчитана на высокие токи - нагрузку определяет только подключаемый модуль

Примеры использования

• Выбор режима работы станка: “Автомат” / “Останов” / “Ручной”
• Переключение скорости конвейера между тремя уровнями
• Аварийный сброс системы с возвратом в нейтраль
• Управление направлением движения привода в линии сборки

Практические советы

• При заказе обязательно укажите модель контактного модуля - без него головка бесполезна
• Проверьте посадочный диаметр отверстия в панели: он должен точно соответствовать 22,3 мм
• Используйте антивибрационные прокладки при монтаже на тяжелых машинах - продлит срок службы
• Запрещено применять с напряжением выше 690 В - это зависит от подключенного модуля, но головка не защищена от скачков
• Для замены старой головки - можно использовать эту модель как прямой аналог, если прежний элемент был типа ZB4BD5
