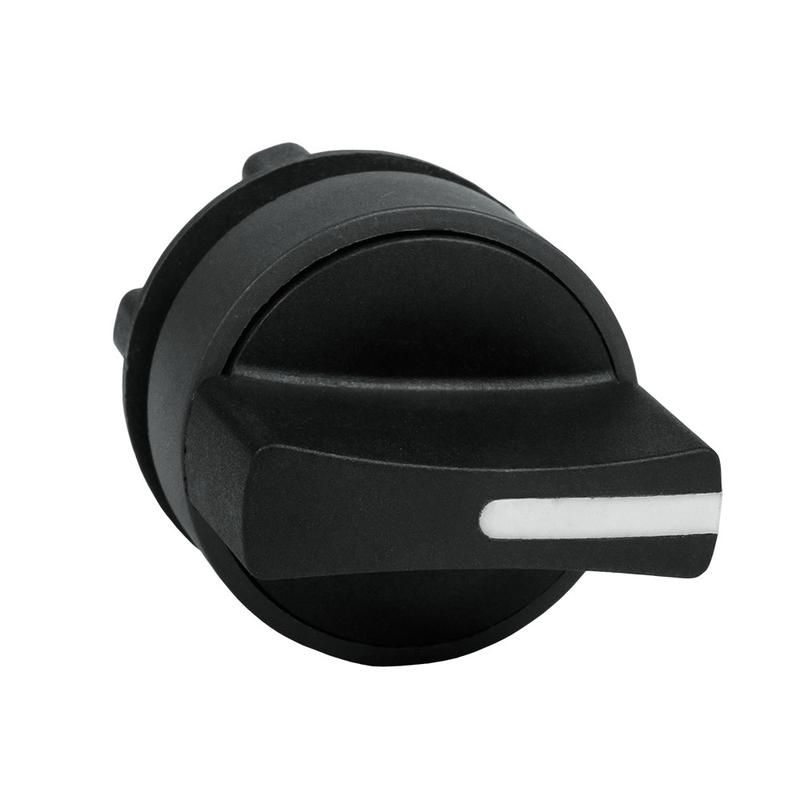

Головка переключателя OptiSignal D22 A5-S-5 3 позиции с возвратом пластик ZB5AD5 КЭАЗ 332270

Головка переключателя OptiSignal D22 A5-S-5 3 позиции с возвратом пластик ZB5AD5 - это компонент для самостоятельной сборки коммутационных устройств, предназначенная для ручного управления в промышленных системах. Бренд КЭАЗ реализует эту модель как часть серии OptiSignal, ориентированной на надежную работу в сложных условиях. Устройство имеет три рабочих положения, возврат в исходное состояние и степень защиты IP40.

Назначение и область применения

Головка переключателя OptiSignal D22 A5-S-5 3 позиции с возвратом пластик ZB5AD5 используется для создания пользовательских кнопочных или переключающих модулей в автоматизированных системах. Она не содержит собственных контактов - её необходимо совмещать с внутренним механизмом, например, контактной группой или реле. Подходит для установки на панели оборудования, где требуется механический выбор одного из трёх состояний с автоматическим возвращением в нейтральное положение.

Области применения: управление станками, конвейерными линиями, тестовым оборудованием, системами безопасности, пультами управления в цехах с высокими требованиями к долговечности.

Технические характеристики

• Тип изделия: головка переключателя с ручкой
• Количество положений: 3 (центральное - нейтральное, два крайних - активные)
• Механизм: пружинный возврат в начальное положение после отпускания
• Диаметр отверстия для монтажа: 22,3 мм
• Степень защиты: IP40 - защита от предметов более 1 мм, но не от воды и пыли
• Конструкция линзы: круглая, однотонная
• Переднее кольцо: хромированное, металлическое покрытие
• Управляющий элемент (ручка): черный пластик
• Материал корпуса: термостойкий пластик
• Напряжение: не применяется - не является электрическим элементом
• Контакты: отсутствуют - требует внешней контактной группы

Совместимость и монтаж

Головка переключателя OptiSignal D22 A5-S-5 3 позиции с возвратом пластик ZB5AD5 совместима с механизмами серии ZB5, которые обеспечивают электрические контакты. Для работы необходима парная установка с подходящим базовым модулем (например, ZB5Axx). Монтаж осуществляется через фланец с винтовым соединением - болтами или гайками снизу панели. Диаметр отверстия 22,3 мм соответствует стандартному размеру для таких головок. Перед установкой проверьте соответствие глубины корпуса механизма и толщины панели.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и устойчивости к воздействию внешних факторов в рамках класса IP40. Однако, поскольку степень защиты не предусматривает герметичность от жидкостей и пыли, использование в средах с брызгами, влагой или абразивной пылью требует дополнительной защиты (например, корпуса IP65/IP67 или экрана). Производитель КЭАЗ указывает на соответствие изделий серии OptiSignal нормам промышленной безопасности, однако конкретные сертификаты (IEC/EN 60947-5-1) не указаны в данных - рекомендуется сверяться с документацией на используемую контактную группу.

Преимущества

• Простая замена поврежденных головок без необходимости менять весь переключатель
• Высокая механическая стойкость пластиковой конструкции
• Хромированное кольцо обеспечивает контрастность и удобство визуального определения положения
• Автоматический возврат снижает риск ошибочного сохранения режима
• Поддерживается стандартизованный форм-фактор, что упрощает ремонт и апгрейд существующего оборудования

Ограничения применения

• Не предназначена для использования вне системы - не имеет контактов и не работает самостоятельно
• Степень защиты IP40 делает её непригодной для открытых площадок, влажных помещений или зон с частыми мойками
• Не подходит для применений с высокими уровнями вибраций без дополнительной фиксации
• Не допускается использование с напряжением выше 60 В переменного тока без согласования с контактной группой

Примеры использования

• Выбор режима работы станка: “Работа”, “Останов”, “Ручной контроль” - с возвратом в “Останов” после отпускания
• Настройка скорости конвейера: “Низкая”, “Нейтраль”, “Высокая” - оператор выбирает, затем ручка возвращается в центр
• Аварийный сброс системы: длительное удержание в одном из крайних положений запускает процедуру, после отпускания система переходит в безопасное состояние

Практические советы

• При заказе обязательно учитывайте артикул ZB5AD5 - он гарантирует совместимость с другими компонентами серии OptiSignal
• Для установки в панель толщиной более 8 мм используйте удлинённые крепёжные элементы
• Не затягивайте винты слишком сильно - это может деформировать пластиковый корпус
• Если требуется защита от влаги, выбирайте головку в сочетании с уплотнителем или монтируйте её внутри корпуса с IP65+
• Проверяйте, чтобы ось механизма имела достаточный ход для полного переключения между всеми тремя положениями
