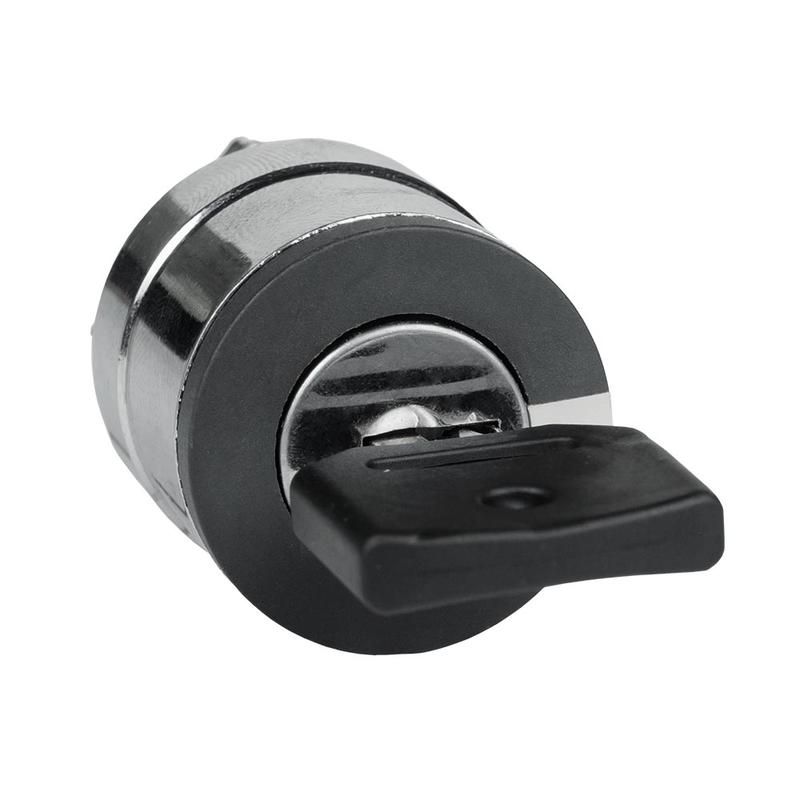

Головка переключателя OptiSignal D22 A4-SK-3 3 позиции с ключем металл ZB4BG3 КЭАЗ 332223

Головка переключателя OptiSignal D22 A4-SK-3 3 позиции с ключом металл ZB4BG3 КЭАЗ - это компонент для сборки коммутационных устройств, предназначенная для ручного управления с использованием ключа. Подходит для установки в панели оборудования, где требуется надежная механическая фиксация и защита от внешних воздействий.

Назначение и область применения

Головка переключателя OptiSignal D22 A4-SK-3 3 позиции с ключом металл ZB4BG3 КЭАЗ используется для создания трехпозиционных переключателей с ключевой блокировкой. Она не содержит собственных электрических контактов - её необходимо монтировать на соответствующий механизм переключателя, который обеспечивает замыкание/размыкание цепей. Применяется в системах автоматизации, на станках, в распределительных щитах и других промышленных устройствах, где важна безопасность оператора и предотвращение случайного включения.

Технические характеристики

• Тип изделия: головка переключателя
• Количество положений: 3
• Управление: ключ (ключевой тип)
• Диаметр отверстия для монтажа: 22,3 мм
• Фиксация: с фиксацией - ключ остается в положении до принудительного извлечения
• Метод крепления: винтовое - через резьбовые отверстия на корпусе
• Степень защиты: IP40 - защита от предметов больше 1 мм, но не от воды
• Конструкция линзы: круглая
• Переднее кольцо: есть, хромированное
• Цвет управляющего элемента: черный
• Цвет переднего кольца: хром
• Количество НО контактов: 0
• Количество переключающих контактов: 0
• Рабочее напряжение: 0 В - не является нагрузочным элементом

Совместимость и монтаж

Головка переключателя OptiSignal D22 A4-SK-3 3 позиции с ключом металл ZB4BG3 КЭАЗ совместима только с механизмами переключателей серии OptiSignal D22, имеющими аналогичный посадочный диаметр 22,3 мм и резьбовое крепление. Установка выполняется путём вставки головки в отверстие панели и затяжки двух винтов снизу. Перед установкой проверьте соответствие механизма и головки - они должны иметь одинаковый номер модели. Головка не работает самостоятельно - требует подключения к внутреннему переключающему модулю.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленного оборудования. Степень защиты IP40 защищает от попадания твердых частиц размером более 1 мм, но не обеспечивает защиту от брызг или влаги - не применяйте в сырых средах без дополнительной герметизации панели. Механизм с ключом исключает случайную активацию, что повышает уровень безопасности при обслуживании оборудования.

Преимущества

• Металлический корпус обеспечивает прочность и долговечность даже при частом использовании
• Ключевая система гарантирует контроль доступа - только авторизованный персонал может изменить положение
• Хромированное переднее кольцо устойчиво к коррозии и легко моется
• Стандартный диаметр 22,3 мм позволяет использовать с существующими панелями и шасси
• Поддерживает три четко определённых положения - удобно для режимов “Выкл”, “Работа”, “Обслуживание”

Ограничения применения

• Не предназначена для работы во влажной среде - IP40 не защищает от жидкости
• Не имеет встроенной сигнализации - световой индикации нет и не предусмотрено
• Требует отдельного переключающего механизма - нельзя использовать как автономное устройство
• Не рекомендовано применение при температуре ниже -50 C или выше +55 C - указаны границы рабочего диапазона
• Запрещено использование в взрывоопасных зонах - отсутствуют сертификаты АEx

Примеры использования

• Выбор режима работы станка: “Автоматический”, “Ручной”, “Останов”
• Активация сервисного режима на конвейере - ключ вынимается после завершения обслуживания
• Управление питанием насосной системы в цехе с ограниченным доступом
• Переключение между источниками питания в резервных системах

Практические советы

• При заказе убедитесь, что вы выбираете именно головку - она не включает контактный модуль. Для полноценного переключателя нужен также механизм типа ZB4BG3.
• Проверьте глубину панели - при винтовом креплении необходим минимум 8–10 мм свободного пространства сзади.
• Используйте только оригинальные ключи от КЭАЗ - сторонние могут не подходить по форме или размеру шлица.
• Для увеличения степени защиты в пыльных помещениях установите головку внутри закрытой панели с уплотнением.
• Не используйте силу при вставке ключа - если он не входит, проверьте соответствие механизма и головки.
