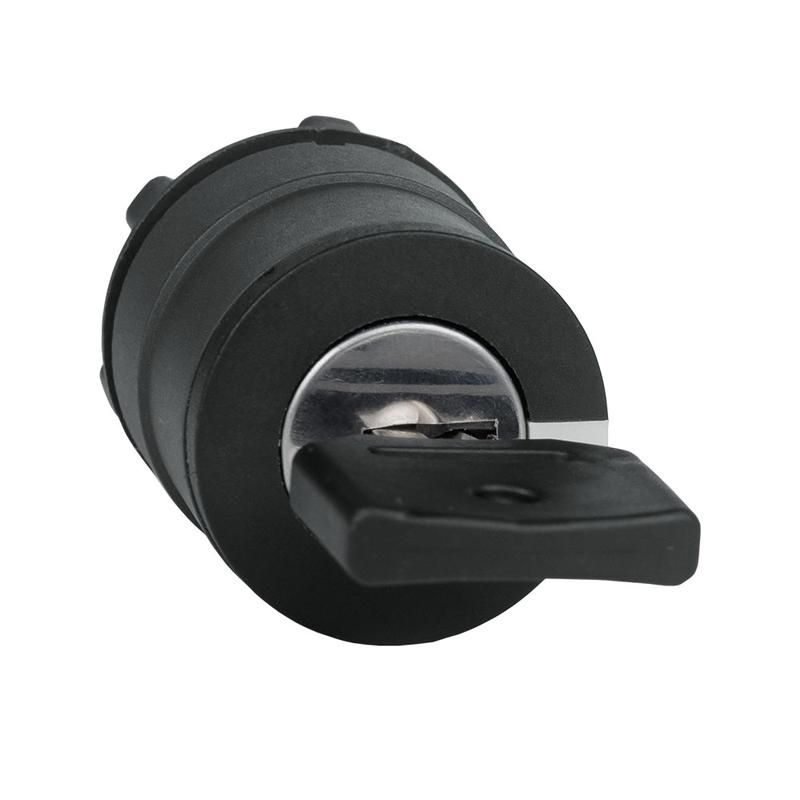

Головка переключателя OptiSignal D22 A5-SK-5 3 позиции с ключем пластик ZB5AG5 КЭАЗ 332273

Головка переключателя OptiSignal D22 A5-SK-5 3 позиции с ключом пластик ZB5AG5 от КЭАЗ - это элемент для сборки комбинированных кнопочных устройств, предназначенных для управления оборудованием на промышленных объектах. Отличается устойчивостью к механическим воздействиям и простотой установки на панели.

Назначение и область применения

Головка переключателя OptiSignal D22 A5-SK-5 3 позиции с ключом пластик ZB5AG5 используется как часть составного устройства управления - например, совместно с контактными модулями и корпусами. Она не содержит собственных контактов, поэтому требует внешней электрической части для функциональной работы. Применяется там, где нужна надёжная ручка с ключевой блокировкой: на станках, щитах автоматизации, системах безопасности, конвейерах и других промышленных аппаратах.

Технические характеристики

• Количество положений: 3 - позволяет выбирать между тремя состояниями управления (например, «включено», «выключено», «резерв»)
• Диаметр монтажного отверстия: 22,3 мм - соответствует стандартному размеру для головок серии D22
• Высота: 22,3 мм - минимальная выступающая часть, снижающая риск повреждения
• Тип фиксации: Без фиксации - ручка свободно перемещается между положениями, не защёлкивается
• Степень защиты: IP40 - защита от твёрдых предметов больше 1 мм, но не от воды и пыли
• Материал основания: Пластик - легкий, устойчивый к химическим веществам, не проводит ток
• Наличие переднего кольца: Да - обеспечивает плотную посадку и эстетичный вид на панели
• Количество НО контактов: 0 - не имеет нормально открытых контактов
• Количество переключающих контактов: 0 - не является самостоятельным коммутирующим устройством

Совместимость и монтаж

Головка переключателя OptiSignal D22 A5-SK-5 3 позиции с ключом пластик ZB5AG5 устанавливается через лицевую панель с помощью стандартного отверстия Ø22,3 мм. Для полноценной работы требуется совмещение с контактным модулем серии ZB5, который крепится с обратной стороны панели. Передний металлический или пластиковый фланец обеспечивает герметичность и жесткость крепления. Установка выполняется без инструментов - достаточно вставить головку и закрутить гайку сзади.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и изоляции для промышленного оборудования. Однако степень защиты IP40 исключает использование в условиях повышенной влажности, брызг или пылевой среды без дополнительной защиты корпуса. Производитель КЭАЗ рекомендует использовать эту головку только внутри закрытых панелей или в помещениях с контролируемой средой.

Преимущества

• Уникальная ключевая система - предотвращает случайное переключение, подходит для операторов с ограниченным доступом
• Пластиковое основание - не нагревается, не вызывает электромагнитных помех, безопасно при работе рядом с чувствительной электроникой
• Стандартный размер D22 - легко заменяется на аналогичные модели из серии OptiSignal
• Низкая высота - не мешает другим элементам управления на панели

Ограничения применения

• Не работает самостоятельно - обязательно требуется подключение к контактному модулю
• Защита IP40 недостаточна для улицы, цехов с мойкой, сыростью или пылью
• Отсутствие фиксации - ручка может случайно сместиться при вибрациях; для таких условий лучше выбрать модель с фиксацией
• Не подходит для частого переключения под нагрузкой - только для командных сигналов, не для коммутации силовых цепей

Примеры использования

• Щит управления станком с трёхпозиционным режимом: «Автоматический», «Ручной», «Заблокировано»
• Кнопочные посты на конвейере с ключевой блокировкой для обслуживающего персонала
• Аварийные системы, где требуется запрет на включение без специального ключа
• Объекты пищевой промышленности - благодаря пластиковому корпусу легко моются, не ржавеют

Практические советы

• Перед установкой проверьте диаметр отверстия в панели - он должен точно соответствовать 22,3 мм
• Выбирайте контактный модуль с подходящим числом и типом контактов (НО/НЗ) под вашу схему управления
• Если оборудование находится в зоне с вибрацией, используйте контргайку или клей для фиксации резьбы
• Не применяйте головку OptiSignal D22 A5-SK-5 3 позиции с ключом пластик ZB5AG5 вне закрытых шкафов - даже капли воды могут повредить внутренние механизмы
• Для замены старой головки - убедитесь, что новый экземпляр имеет тот же тип крепления и размеры, чтобы не менять всю панель
