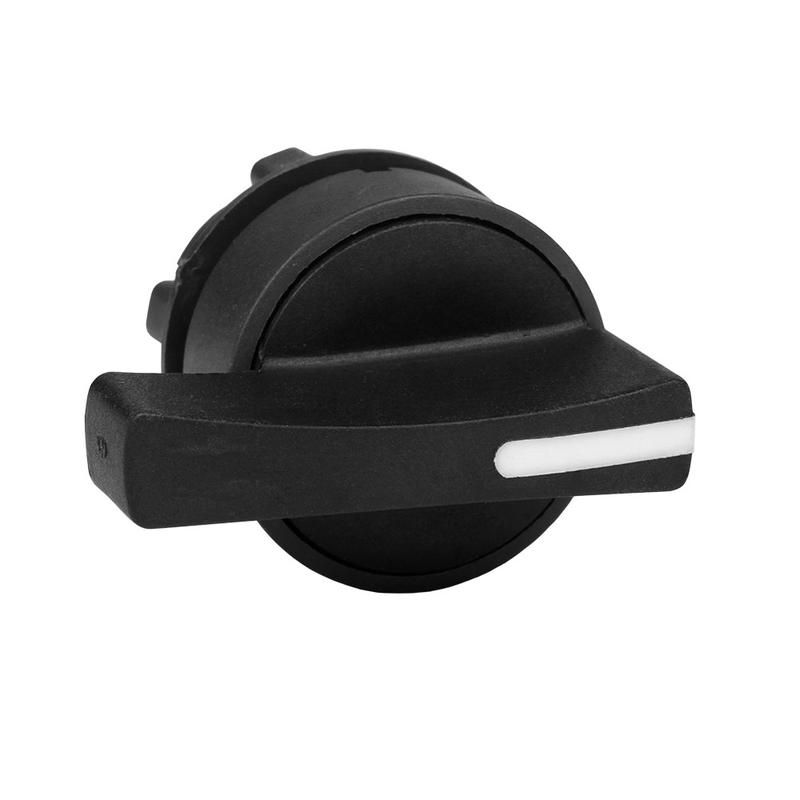

Головка переключателя OptiSignal D22 A4-SJ-5 удл. рукоятка 3 поз металл ZB4BJ5 КЭАЗ 332229

Головка переключателя OptiSignal D22 A4-SJ-5 с удлиненной ручкой 3-позиционная металлическая ZB4BJ5 КЭАЗ - это компонент для сборки комбинированных кнопочных устройств, предназначенных для ручного управления оборудованием в промышленной среде. Отличается прочным металлическим корпусом, удобной удлинённой ручкой и фиксацией в трёх позициях. Применяется там, где требуется надёжный механический контроль, например на станках, конвейерах или пультах управления.

Назначение и область применения

Головка переключателя OptiSignal D22 A4-SJ-5 с удлиненной ручкой 3-позиционная металлическая ZB4BJ5 КЭАЗ используется как часть составного устройства управления - она не содержит собственных контактов и не управляет электричеством напрямую. Её задача - передавать механическое движение от рукоятки к внутреннему механизму переключателя, который уже замыкает/размыкает цепи. Подходит для установки в панели управления промышленного оборудования, где важна точность и долговечность.

Технические характеристики

• Тип изделия: головка переключателя
• Количество положений: 3 (центральное + два боковых)
• Тип элемента управления: поворотная рукоятка с удлинением
• Диаметр отверстия для монтажа: 22,3 мм
• Фиксация: механическая, удерживает рукоятку в выбранном положении
• Способ монтажа: винтовое крепление через заднюю гайку
• Степень защиты: IP40 (защита от предметов больше 1 мм, но не от воды и пыли)
• Конструкция линзы: круглая
• Переднее кольцо: есть, хромированное
• Цвет рукоятки: чёрный
• Напряжение: не применяется - не является электрическим элементом
• Контакты: отсутствуют - требует внешней модуля

Совместимость и монтаж

Головка переключателя OptiSignal D22 A4-SJ-5 с удлиненной ручкой 3-позиционная металлическая ZB4BJ5 КЭАЗ совместима только с механизмами переключателей серии ZB4, имеющими соответствующий шток и крепёжную резьбу. Установка выполняется через отверстие 22,3 мм в панели: рукоятка проходит сквозь него, а фиксирующая гайка затягивается сзади. Для правильной работы необходимо, чтобы глубина панели позволяла разместить весь механизм. Не используйте с модулями, не рассчитанными на 3-позиционный поворот.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленного оборудования, однако имеет степень защиты IP40 - значит, не защищено от брызг, пыли и влаги. Его нельзя использовать во влажных помещениях, на открытых площадках или в зонах с высоким уровнем запыления без дополнительной герметизации панели. Производитель указывает рабочий температурный диапазон от –50 C до +55 C, что делает её пригодной для холодных и жарких условий производства.

Преимущества

• Металлический корпус обеспечивает устойчивость к механическим воздействиям и износу
• Удлинённая рукоятка позволяет легко управлять устройством даже в ограниченном пространстве или с перчатками
• Механическая фиксация исключает случайное переключение
• Хромированное кольцо снижает риск коррозии и улучшает визуальную узнаваемость
• Подходит для серийной сборки - стандартизованный интерфейс с модулями ZB4

Ограничения применения

• Не является автономным выключателем - требует совмещения с контактным модулем
• IP40 не допускает использование в сырых, пыльных или агрессивных средах без дополнительной защиты
• Не подходит для частого включения/выключения - не рассчитана на электрическую нагрузку
• Запрещена установка в местах с возможностью попадания жидкостей или масел на поверхность

Примеры использования

• Пульт управления конвейерной линией - три позиции: “Старт”, “Стоп”, “Реверс”
• Система управления насосом: “Выкл.”, “Автомат”, “Ручной режим”
• Аварийный переключатель на станке с ЧПУ - быстрый доступ к трём состояниям
• Кабины оператора на металлургических линиях - устойчивость к вибрациям и грязи

Практические советы

• Проверьте глубину панели перед монтажом - удлинённая ручка требует минимум 40–50 мм свободного пространства сзади
• Используйте только оригинальные модули ZB4 от КЭАЗ - другие производители могут иметь отличную ось или шаг резьбы
• При необходимости защиты от пыли и влаги - закрывайте всю сборку герметичными крышками или рамками с уплотнителем
• Не затягивайте фиксирующую гайку слишком сильно - это может деформировать пластиковую втулку внутри механизма
• Для обслуживания - достаточно регулярной проверки на люфт и чистки рукоятки от смазки и пыли
