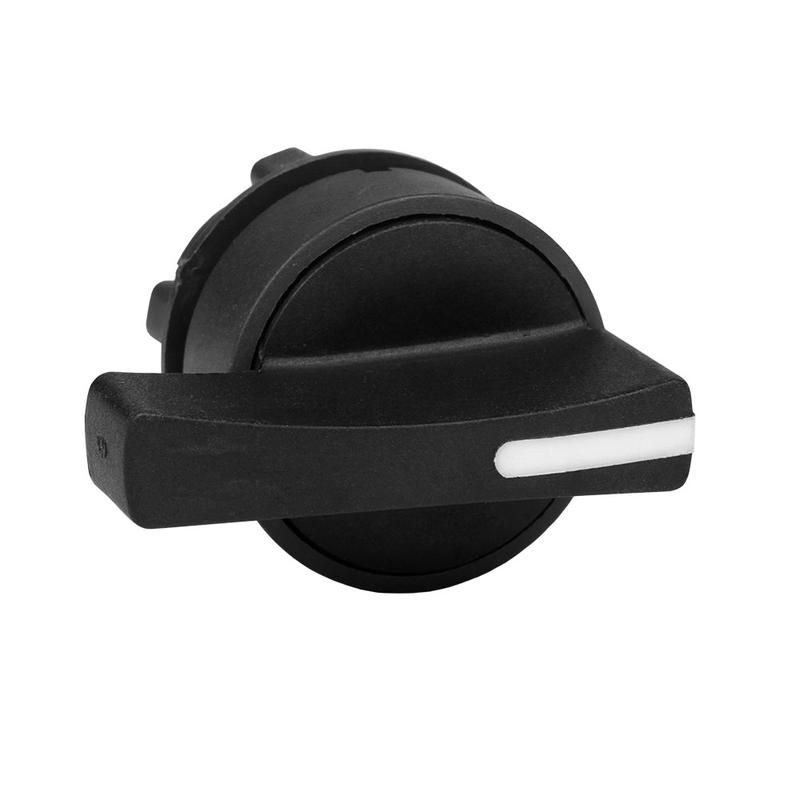

Головка переключателя OptiSignal D22 A4-SJ-3 удл. рукоятка 3 поз металл ZB4BJ3 КЭАЗ 332227

Головка переключателя OptiSignal D22 A4-SJ-3 с удлиненной ручкой 3 позиции металл ZB4BJ3 - это компонент для сборки промышленных переключателей с механической фиксацией трёхпозиционного управления. Разработана для установки в устройства, работающие в сложных условиях: на станках, конвейерах, системах автоматизации. Бренд Кэаз обеспечивает надёжность и совместимость с другими элементами серии OptiSignal.

Назначение и область применения

Головка переключателя OptiSignal D22 A4-SJ-3 с удлиненной ручкой 3 позиции металл ZB4BJ3 используется как управляемый элемент в составе комбинированных кнопочных или переключательных устройств. Она не содержит внутренних контактов - её задача - передавать движение от рукоятки к внешнему механизму, например, к модулю с контактами. Подходит для установки в панели управления оборудования, где требуется точный и защищённый контроль режимов работы.

Технические характеристики

• Тип управления: поворотная рукоятка с удлинением для удобного захвата
• Количество положений: 3 (центральное и два крайних)
• Диаметр отверстия для монтажа: 22,3 мм
• Материал корпуса: металл
• Цвет рукоятки: чёрный
• Цвет переднего кольца: хром
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Температурный диапазон: от –50 C до +55 C
• Фиксация: механическая, удержание в выбранном положении
• Способ крепления: винтовое крепление через корпус
• Напряжение: не применяется - головка не имеет собственных электрических контактов

Совместимость и монтаж

Головка переключателя OptiSignal D22 A4-SJ-3 с удлиненной ручкой 3 позиции металл ZB4BJ3 совместима с базовыми механизмами серии OptiSignal, имеющими соответствующий посадочный диаметр 22,3 мм. Для монтажа необходимо просверлить отверстие в панели точно по указанному размеру. Установка выполняется с помощью винтов, расположенных на корпусе головки - они затягиваются снаружи после прохождения через панель. Переднее кольцо плотно прилегает к поверхности, предотвращая попадание пыли и влаги. Головка не требует подключения проводов - она работает исключительно как механический интерфейс.

Безопасность и стандарты

Изделие соответствует требованиям IP65, что гарантирует безопасную работу в запылённых, влажных и моющихся средах. Материалы рассчитаны на длительную эксплуатацию при экстремальных температурах, включая холодные условия складов и открытые площадки. Применение в промышленных зонах с повышенными требованиями к надёжности подтверждается сертификатами КэAZ.

Преимущества

• Удлинённая рукоятка позволяет легко управлять устройством даже в ограниченном пространстве или с использованием перчаток
• Металлический корпус обеспечивает высокую прочность и устойчивость к ударным нагрузкам
• Механическая фиксация исключает случайное переключение
• Высокая степень защиты IP65 снижает риск отказа в агрессивной среде
• Совместимость с другими элементами серии OptiSignal упрощает замену и расширение системы

Ограничения применения

• Головка не является автономным выключателем - требует подключения к отдельному переключающему модулю с контактами
• Не подходит для установки в цепях переменного/постоянного тока - не имеет электрических контактов
• Запрещена установка в средах с постоянным воздействием прямого потока воды под давлением (например, гидроочистка)
• Не рекомендовано применение в местах с частыми вибрациями выше нормированного уровня без дополнительной демпферизации

Примеры использования

• Переключение режимов работы станка: “Автомат”, “Ручной”, “Останов”
• Выбор скорости движения конвейера в пищевой промышленности
• Активация/деактивация системы безопасности на производственной линии
• Управление освещением в холодильных камерах с высокой влажностью

Практические советы

• При монтаже проверьте глубину отверстия - головка должна полностью войти, чтобы переднее кольцо плотно легло на поверхность панели
• Используйте только оригинальные крепёжные винты от КэАЗ - другие могут не обеспечить герметичность
• Если планируете использовать несколько таких головок рядом, учтите минимальный шаг между отверстиями - он зависит от модели базового механизма
• Для обслуживания не требуется разборка - достаточно открутить винты и вынуть головку целиком
• При замене старой головки сверьте тип фиксации и диаметр - отличается ли модель ZB4BJ3 от аналогов других производителей
