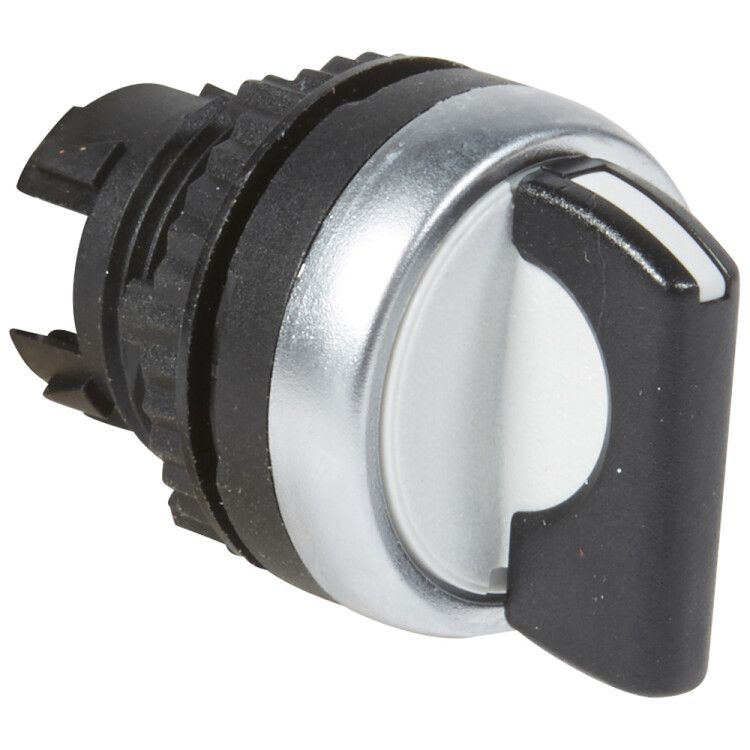

Переключатель с рукояткой - Osmoz для комплектации без подсветки IP 66 3 положения фиксацией 45° чёрный | 023923 Legrand

Переключатель с рукояткой 3-позиционный с фиксацией 45° IP66 без подсветки от Legrand (артикулы 023923 и 23923) предназначен для надёжного управления режимами оборудования в условиях запылённой или влажной среды. Модель из серии Osmoz обеспечивает механическую фиксацию положений и защищена от внешних воздействий без использования светодиодной индикации.

Назначение и область применения

Этот переключатель используется там, где требуется выбрать одно из трёх рабочих состояний - например, «включено/выключено/резерв» или «быстрый/медленный/останов». Подходит для установки на пультах управления станков, конвейеров, насосных систем, вентиляционных блоках и других промышленных устройствах. Благодаря высокой степени защиты IP66, устройство можно применять в помещениях с повышенной влажностью, на открытых площадках или в зонах с частой мойкой.

Технические характеристики

• Тип изделия: переключатель с рукояткой
• Количество позиций: 3
• Угол поворота между позициями: 45°
• Фиксация: механическая, удержание в каждом положении
• Монтажный диаметр: 22 мм
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды
• Цвет рукоятки: чёрный
• Цвет переднего кольца: хромированный
• Подсветка: отсутствует
• Конструкция линзы: круглая
• Производитель: Legrand, серия Osmoz

Совместимость и монтаж

Переключатель устанавливается в панели через круглое отверстие диаметром 22 мм. Передняя часть с хромированным кольцом плотно прилегает к поверхности, предотвращая попадание влаги и пыли внутрь корпуса. Для монтажа используются стандартные крепления внутри корпуса - никаких дополнительных кронштейнов или адаптеров не требуются. Убедитесь, что толщина панели соответствует допустимому диапазону (обычно до 8–10 мм). Кабели подключаются к контактным группам снизу - провода должны иметь сечение, совместимое с номиналом контактов (указано в документации Legrand).

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-5-1 для коммутирующих аппаратов. Защита IP66 гарантирует безопасную работу даже при прямом воздействии струй воды под давлением. Отсутствие подсветки исключает риск перегрева и снижает энергопотребление системы. Конструкция выполнена из прочных термостойких материалов, устойчивых к химическим веществам и механическим нагрузкам.

Преимущества

• Механическая фиксация исключает случайное переключение
• Высокая степень защиты IP66 позволяет использовать в сложных условиях
• Хромированное кольцо улучшает эргономику и визуальную узнаваемость
• Круглая форма и чёткий угол поворота обеспечивают точное управление
• Отсутствие подсветки увеличивает срок службы и снижает вероятность отказа

Ограничения применения

• Не подходит для ситуаций, где необходима визуальная индикация текущего положения - отсутствует подсветка
• Не рассчитан на частые циклы переключения более 1000 раз в час - возможен быстрый износ механизма
• Не предназначен для работы в средах с агрессивными химическими парами (например, концентрированные кислоты)
• Запрещено погружать в жидкости - IP66 не предусматривает постоянного подвода воды

Примеры использования

• Выбор скорости движения конвейера: медленная / нормальная / аварийная остановка
• Управление режимом нагрева: выключен / низкий / высокий
• Переключение между источниками питания: сеть / генератор / батарея
• Работа с насосами: остановка / автоматический режим / ручной контроль

Практические советы

• При монтаже проверьте, чтобы отверстие в панели было точно 22 мм - меньший диаметр затруднит установку, больший - нарушит герметичность
• Не используйте силовые инструменты при закручивании - достаточно легкого усилия руками
• Если нужна индикация положения, выбирайте аналогичную модель с подсветкой (например, с цветным колпачком)
• Для обслуживания отсоедините питание - хотя механизм механический, контакты находятся под напряжением
• Проверяйте состояние резиновых уплотнителей при регулярном осмотре - они могут со временем терять эластичность
