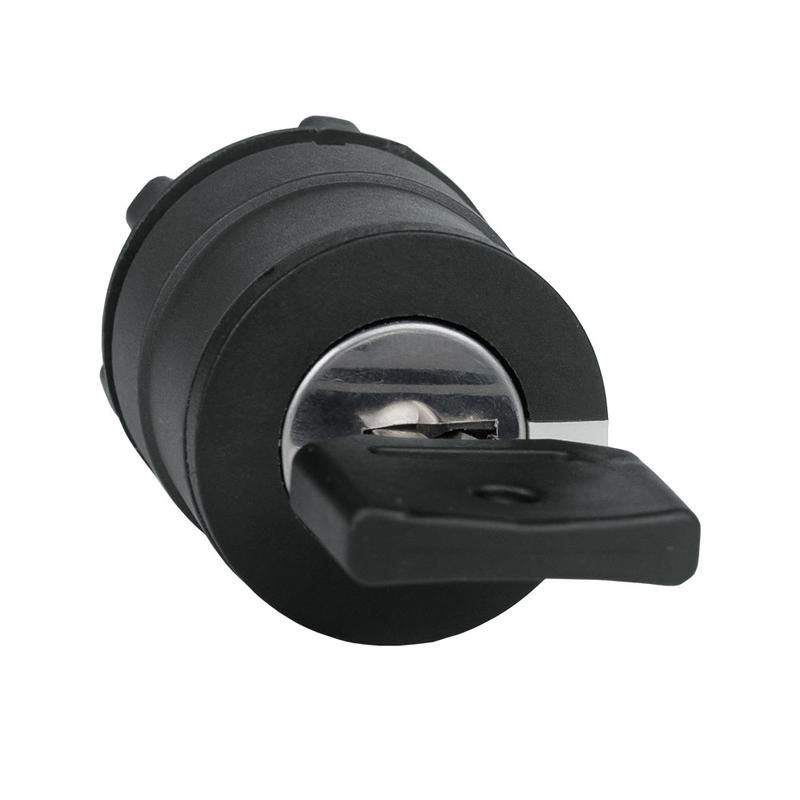

Головка переключателя OptiSignal D22 A5-SK-4 2 позиции с ключем пластик ZB5AG4 КЭАЗ 332274

Головка переключателя OptiSignal D22 A5-SK-4 2 позиции с ключом пластик ZB5AG4 - это механический элемент управления для сборки комбинированных переключателей, предназначенных для работы в промышленных условиях. Произведённая КЭАЗ, эта головка совмещает прочную конструкцию из пластика, фиксацию ключом и защиту IP40, что делает её подходящей для установки на панели оборудования, где требуется надёжный ручной контроль.

Назначение и область применения

Головка переключателя OptiSignal D22 A5-SK-4 2 позиции с ключом пластик ZB5AG4 используется как составная часть полноценного переключателя. Она не содержит собственных электрических контактов - её задача - обеспечить механическое управление внешним механизмом через поворот ключа между двумя позициями. Подходит для сборки устройств управления в системах автоматизации, на пультах станков, конвейерах, распределительных щитах и других объектах, где нужна физическая блокировка режимов работы.

Технические характеристики

• Тип элемента управления: ключ - требует физического вставления и поворота для изменения состояния;
• Количество положений: 2 - позволяет выбрать один из двух рабочих режимов (например, «Вкл/Выкл» или «Автомат/Ручной»);
• Диаметр отверстия: 22,3 мм - соответствует стандартному размеру для монтажа в панелях с этим проёмом;
• Способ монтажа: на лицевую панель - устанавливается через отверстие и фиксируется сзади;
• Тип фиксации: с фиксацией - ключ остаётся в выбранном положении, предотвращая случайное переключение;
• Степень защиты: IP40 - защищена от предметов больше 1 мм, но не от воды и пыли; не подходит для влажных сред;
• Переднее кольцо: хромированное - эстетичная отделка, устойчивая к царапинам;
• Управляющий элемент: черный пластик - контрастный цвет для удобного визуального определения положения;
• Контакты: отсутствуют - не является автономным выключателем, требует соединения с контактным модулем;
• Индикация: не предусмотрена - световой сигнал невозможен без дополнительного модуля.

Совместимость и монтаж

Головка OptiSignal D22 A5-SK-4 2 позиции с ключом пластик ZB5AG4 совместима с другими компонентами серии OptiSignal D22. Для сборки необходимо использовать совпадающие по типу контактные модули (например, ZB5Axx) и крепёжные гайки, рассчитанные на диаметр 22,3 мм. Монтаж выполняется следующим образом:

• Проделывается отверстие диаметром 22,3 мм в панели;
• Головка вставляется с лицевой стороны до упора;
• Фиксируется с тыльной стороны штатной гайкой - не используйте саморезы или другие крепления;
• Ключ вводится в паз до щелчка - он будет зафиксирован в обоих положениях.

Обязательно проверьте соответствие глубины корпуса и типа контактного механизма - не все модули поддерживают функцию фиксации ключа.

Безопасность и стандарты

Головка переключателя OptiSignal D22 A5-SK-4 2 позиции с ключом пластик ZB5AG4 соответствует требованиям безопасности для промышленного оборудования. Степень защиты IP40 гарантирует защиту от твёрдых посторонних предметов, но не от брызг, пыли или влаги. Устройство не имеет внутренней изоляции - его безопасность зависит от правильной сборки с сертифицированным контактным модулем. Применяйте только в соответствии с нормами ГОСТ Р 50030.5.1 и IEC 60947-5-1.

Преимущества

• Механизм фиксации ключа исключает случайное переключение - важное преимущество для операторов в шумных или вибрационных зонах;
• Пластиковое основание устойчиво к коррозии и химическим воздействиям - лучше металлических аналогов в агрессивных средах;
• Хромированное кольцо снижает риск повреждения при частом использовании - долговечная поверхность;
• Совместимость с серией OptiSignal - возможность замены и масштабирования системы без переделки панели.

Ограничения применения

• Не применяйте в помещениях с высокой влажностью, мытьём водой или паром - IP40 не обеспечивает защиту от жидкостей;
• Не используйте как самостоятельный выключатель - без подключения контактного модуля устройство не работает;
• Запрещено применять при температуре ниже -50 C или выше +55 C - даже если корпус выдерживает, внутренние контакты могут отказывать;
• Не рекомендовано для взрывоопасных зон - отсутствует взрывозащита и сертификация Ex.

Примеры использования

• Выбор режима работы станка: «Автоматический» / «Ручной» на пульте ЧПУ;
• Активация резервного питания на распределительном щите;
• Переключение между источниками питания в системах бесперебойного энергоснабжения;
• Блокировка доступа к обслуживанию - ключ вынимают после перевода в «Выключен».

Практические советы

• При заказе обязательно указывайте артикул ZB5AG4 - другие модели схожего дизайна могут иметь другой шаг резьбы или глубину;
• Для увеличения срока службы избегайте силового воздействия на ключ - поворачивайте мягко, без рывков;
• Если требуется индикация, дополняйте головку отдельным светодиодным модулем ZB5ALx - они совместимы по форме;
• Проверяйте посадочный диаметр панели - точный размер 22,3 мм требует сверления с допуском +-0,1 мм;
• Храните в сухом месте - хотя материал устойчив к влаге, длительное воздействие может повредить пластиковые детали.
