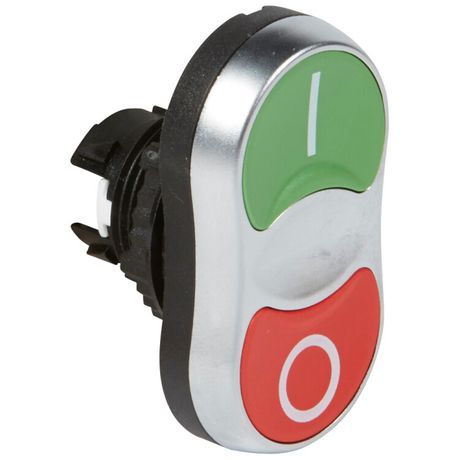

Головка с двойными кнопками - Osmoz без подсв. потайной/потайной толкатель (O-I) IP 66 красный/зеленый | 023980 Legrand

Головка с двойными толкателями потайного типа IP65/IP66 красный/зеленый от Legrand (артикул 023980) предназначена для управления двумя функциями в одной установке - например, запуск и остановка оборудования - с визуальной индикацией состояния через цветные кнопки. Подходит для монтажа в панели с отверстием 22 мм, обеспечивает надежную защиту от пыли и брызг воды.

Назначение и область применения

Эта головка используется там, где требуется одновременно управлять двумя операциями - например, включить/выключить устройство, активировать режим работы или сигнализировать о состоянии системы. Красная и зеленая кнопки позволяют легко различать команды: зеленая - «пуск» или «норма», красная - «останов» или «тревога». Применяется на станках, конвейерах, автоматических линиях, пультах управления в промышленной среде. Устройство совместимо с системами, требующими четкой визуализации действий персонала.

Технические характеристики

• Степень защиты: IP66 - полная защита от пыли и мощных струй воды из любого направления
• Диаметр отверстия для монтажа: 22 мм
• Количество постов: два - каждый управляет своим контактом
• Тип кнопки: плоская, с фиксацией в положении нажатия
• Механизм возврата: пружинно-возвратный - кнопка возвращается в исходное состояние после отпускания
• Цвет кнопок: красный и зеленый - соответствует международным стандартам сигналов безопасности
• Переднее кольцо: хромированное, металлическое, защищает края отверстия и повышает эргономичность
• Наличие маркировки и надписи: да - позволяет указывать функцию каждой кнопки (например, «ПУСК» / «ОСТАНОВ»)
• Конструкция линзы: прочая - не имеет специальных оптических элементов, рассеиватель света реализован внутри корпуса

Совместимость и монтаж

Головка Legrand Osmoz 023980 устанавливается в панель с круглым отверстием диаметром 22 мм. Для монтажа необходимо просверлить отверстие точно по размеру - допуск не более +-0,2 мм. Передний хромированный обод плотно фиксируется в отверстии, предотвращая люфт. Кабель подводится сзади - клеммы доступны для подключения проводов до 2,5 мм2. Монтаж возможен в вертикальной, горизонтальной и наклонной плоскости. Совместима с контактами серий Osmoz и другими компонентами, имеющими стандартный крепеж 22 мм.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-5-1 для аппаратов управления. Степень защиты IP66 гарантирует работу в условиях повышенной влажности, пыли, мытья шлангами - что важно для пищевой, фармацевтической и машиностроительной промышленности. Цветовая схема (красный/зеленый) соответствует EN 60204-1 - стандарту безопасности машинного оборудования.

Преимущества

• Два независимых толкателя в одном корпусе - экономят место на панели
• Четкая визуальная индикация цветом снижает риск ошибок оператора
• Хромированное кольцо устойчиво к царапинам и коррозии
• Пружинный механизм обеспечивает долгий срок службы без обслуживания
• Наличие надписей позволяет использовать головку без внешней маркировки

Ограничения применения

• Не предназначен для постоянного погружения в жидкость - IP66 не заменяет IP67/IP68
• Работает только при температуре от -25C до +55C - не подходит для экстремально холодных условий
• Не рекомендуется для взрывоопасных зон - отсутствует взрывозащита Ex
• Подходит только для слаботочных цепей (до 5 A, 250 V AC) - не для силовой нагрузки

Примеры использования

• На конвейере: зеленая кнопка - запуск, красная - аварийная остановка
• На станке: одна кнопка - включение охлаждения, вторая - включение шпинделя
• В пульте управления: «Активация» (зеленый) и «Сброс» (красный)
• В лабораторном оборудовании: «Запуск цикла» и «Остановка»

Практические советы

• При монтаже проверьте глубину отверстия - головка должна полностью войти, чтобы переднее кольцо плотно легло на поверхность
• Используйте маркировочные этикетки или наклейки рядом с кнопками, если надпись на самой головке недостаточно видна
• Не затягивайте крепление слишком сильно - это может деформировать пластиковую основу
• Для длительной эксплуатации в агрессивной среде регулярно протирайте поверхность от масла и грязи
• Проверяйте соответствие напряжения и тока в цепи - превышение может вывести из строя внутренние контакты
