Кнопка с пружинным возвратом 22,3 - Osmoz для комплектации потайная головка без подсветки красный | 023801 Legrand

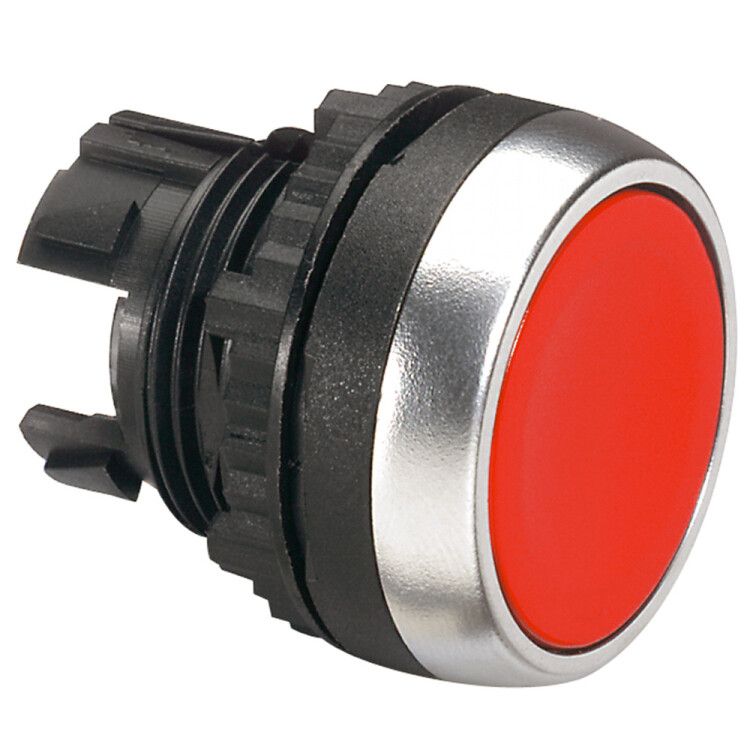

Кнопка с пружинным возвратом Legrand Osmoz, артикул 023801 - это надёжный элемент управления для аварийной остановки оборудования, рассчитанный на частые нажатия и работу в условиях запылённости и брызг воды.

Назначение и область применения

Эта кнопка предназначена для ручного управления оборудованием - например, для экстренной остановки станков, конвейеров, насосов или других автоматизированных систем. Красный цвет и пружинный возврат соответствуют требованиям безопасности: при нажатии она фиксирует команду «остановить», а при отпускании сама возвращается в исходное положение. Подходит для установки на панели управления в цехах, логистических комплексах и на объектах с высокой степенью загрязнения.

Технические характеристики

• Диаметр корпуса: 22,3 мм - стандартный размер для компактных панелей
• Механизм: пружинно-возвратный - после нажатия возвращает кнопку в исходное состояние
• Контакты: один нормально замкнутый (НО) контакт, нормально разомкнутых (НЗ) и переключающих контактов нет
• Рабочее напряжение: до 220 В - подходит для сетей переменного тока 220–240 В
• Степень защиты: IP66 - полностью защищена от пыли и мощных струй воды
• Форма головки: потайная плоская круглая - не выступает над поверхностью панели
• Переднее кольцо: хромированное - улучшает эргономику и визуальную заметность
• Тип толкателя: цилиндрический - обеспечивает равномерное давление при нажатии
• Количество постов: 1 - управляет одной цепью
• Подсветка: отсутствует - не требует дополнительного питания

Совместимость и монтаж

Кнопка Legrand Osmoz 023801 монтируется на лицевую панель через отверстие диаметром 22,3 мм. Установка осуществляется с помощью фиксирующего кольца, которое зажимает её с обратной стороны. Для монтажа требуется только отвертка - никаких специальных инструментов не требуется. Совместима со стандартными панелями из стали, алюминия или пластика толщиной до 5 мм. Не подходит для встраивания в стену или герметичные корпуса без предварительной подготовки отверстия.

Безопасность и стандарты

Изделие соответствует международным требованиям к устройствам аварийной остановки: красный цвет и пружинный возврат выполнены в соответствии с ГОСТ IEC 60947-5-1. Защита IP66 позволяет использовать кнопку в средах с повышенной влажностью, пылью и возможными брызгами технологических жидкостей. Отсутствие подсветки снижает риск ложного срабатывания при освещении панели яркими источниками света.

Преимущества

• Высокая механическая прочность - рассчитана на десятки тысяч циклов нажатия
• Устойчивость к загрязнению - IP66 гарантирует работоспособность даже в сырых и пыльных помещениях
• Чёткая тактильная реакция - пружинный механизм даёт явный сигнал о срабатывании
• Простота замены - совместима с другими изделиями серии Osmoz, легко демонтируется
• Хромированное кольцо повышает контрастность и делает кнопку хорошо видимой

Ограничения применения

• Не предназначен для работы при постоянном напряжении выше 220 В - не используйте в цепях 380 В или постоянного тока без проверки допустимости
• Отсутствуют НЗ контакты - нельзя применять для запуска оборудования, только для остановки
• Нет подсветки - не подходит для условий плохой видимости, где нужна визуальная индикация состояния
• Требуется точное сверление отверстия 22,3 мм - некорректный размер приведёт к негерметичному монтажу

Примеры использования

• Аварийная остановка на металлообрабатывающем станке
• Кнопка «Стоп» на конвейере пищевого производства
• Управление насосной группой в канализационной станции
• Локальный выключатель на щите управления вентиляционной системы

Практические советы

• При монтаже обязательно затяните фиксирующее кольцо - слабый зажим нарушит защиту IP66
• Не используйте силовые провода больше 2,5 мм2 - входные клеммы рассчитаны на ток до 10 А
• Для многократного использования в опасных зонах рекомендуется периодически проверять целостность контактов и свободу движения толкателя
• Если вам нужны НЗ контакты или подсветка - выбирайте другие модели серии Osmoz, например, с белой линзой и двумя постами
• Проверьте глубину панели перед установкой - кнопка имеет внутреннюю часть длиной около 25 мм
