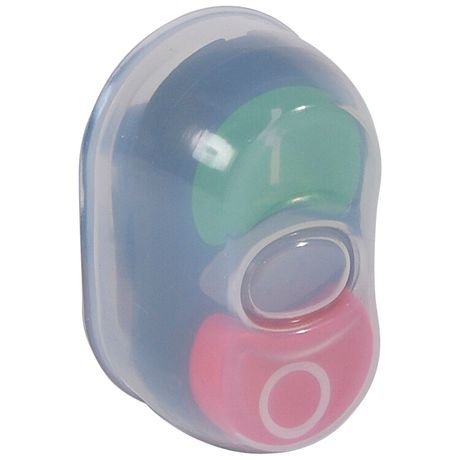

Головка с двойными кнопками 22,3 - Osmoz подсветкой потайной/выступающий толкатель зеленый/красный IP 67 | 024076 Legrand

Головка кнопки двойная с подсветкой Legrand Osmoz артикул 024076 предназначена для управления оборудованием в условиях повышенной запыленности и влажности. Её двухцветная подсветка и прочная конструкция позволяют использовать её на промышленном оборудовании, где важна быстрая визуальная идентификация состояния.

Назначение и область применения

Эта головка кнопки используется для управления двумя функциями одновременно - например, включение/остановка или режим A / режим B. Подсветка каждого поста позволяет оператору сразу определить, какая из команд активна. Применяется в системах автоматизации: станках, конвейерах, пультах управления, линиях упаковки. Благодаря защите IP67, подходит для установки в цехах с частой мойкой, на открытых площадках или в помещениях с высокой влажностью.

Технические характеристики

• Диаметр отверстия для монтажа: 22 мм
• Общий диаметр головки: 22,3 мм
• Количество постов: 2 (независимые кнопки с раздельной подсветкой)
• Цвет подсветки: красный и зеленый (по одному на каждый пост)
• Механизм: пружинно-возвратный (самовозврат после нажатия)
• Тип толкателя: потайной/выступающий - можно выбрать вариант установки
• Переднее кольцо: черного цвета, обеспечивает контраст и защиту от повреждений
• Защитная крышка: есть - предотвращает случайное нажатие
• Подсветка: да, светодиодная, равномерное освещение линзы
• Надпись и маркировка: наличие - возможность нанесения собственных обозначений
• Степень защиты: IP67 - полная защита от пыли и временное погружение в воду до 1 метра на 30 минут

Совместимость и монтаж

Головка кнопки Legrand Osmoz 024076 совместима со стандартными монтажными корпусами для устройств диаметром 22 мм. Устанавливается через круглое отверстие в панели. Для фиксации используются два фиксирующих кольца внутри корпуса - они обеспечивают плотную посадку без люфтов. Перед установкой проверьте глубину панели: толкатель должен свободно перемещаться без задевания за материал. Кабель подводится сзади - рекомендуется использовать провода сечением 0,5–1,5 мм2. Монтаж возможен как вертикально, так и горизонтально.

Безопасность и стандарты

Изделие соответствует требованиям международного стандарта IEC 60947-5-1 для аппаратов управления. Защита IP67 гарантирует безопасную работу в средах с пылью, брызгами воды и периодическими мойками. Наличие защитной крышки снижает риск случайного срабатывания. Все материалы - термостойкие и не поддерживающие горение.

Преимущества

• Две независимые кнопки в одном корпусе - экономия места на панели
• Яркая, равномерная подсветка - легко распознаётся даже при ярком свете
• Устойчивость к механическому воздействию и химическим веществам
• Регулируемый толкатель - гибкость в выборе типа выступа
• Чёрное переднее кольцо усиливает визуальное восприятие цветов подсветки
• Легко заменяемая линза - не требует замены всего устройства при повреждении

Ограничения применения

• Не предназначен для постоянного погружения в жидкости - IP67 допускает лишь временные контакты с водой
• Не работает при температуре ниже –25C и выше +70C - уточняйте условия окружающей среды
• Не поддерживает импульсный режим работы более 1000 циклов в час - длительная частая работа может снизить срок службы
• Не совместим с контактами переменного тока выше 500 В - используйте только в контрольных цепях до 250 В AC / 30 V DC

Примеры использования

• На станке: зелёная кнопка - «пуск», красная - «аварийная остановка»
• На конвейере: зелёная - «рабочий режим», красная - «обслуживание»
• В пульте управления: две функции одного оборудования (например, «медленный» и «быстрый» ход)
• На линии мойки: кнопка с защитой IP67 устанавливается прямо на стену рядом с моющим модулем

Практические советы

• При монтаже в металлическую панель - убедитесь, что отверстие точно 22 мм, иначе возникнет люфт или трудности с фиксацией
• Для долгой службы подсветки - не превышайте указанные в документации значения тока и напряжения
• Если нужна другая надпись - можно заказать наклейки с символами, подходящие по размеру линзы
• Проверяйте целостность защитной крышки регулярно - она должна закрываться без усилий и не иметь трещин
• Запасные части (линзы, кольца, толкатели) доступны от Legrand - не требуется менять всю головку при повреждении одной детали
