Горизонтальный изменяемый угол СРО 0-45град. 100x400, 1,5мм, в комплекте с крепежными элементами необходимыми для монтажа | SVM1040K DKC ДКС

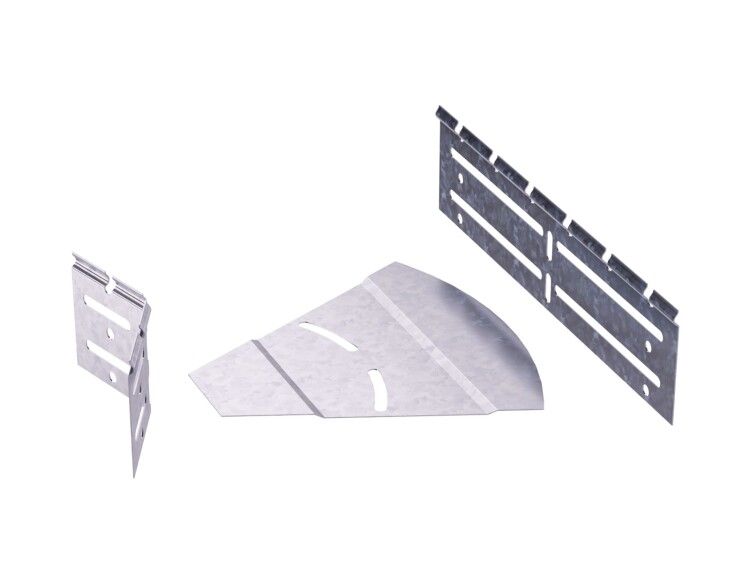

Угол горизонтальный изменяемый 0-45 град. 100x400, 1.5мм СРО от DKC - это регулируемый переходной элемент для изменения направления кабельной трассы в горизонтальной плоскости. Применяется совместно с лотками серии S5 Combitech, обеспечивает надёжную фиксацию и сохраняет целостность системы при монтаже в сложных условиях. Артикул svm1040k.

Назначение и область применения

Угол горизонтальный изменяемый 0-45 град. 100x400, 1.5мм СРО используется для плавного изменения направления кабельной трассы в горизонтальной плоскости под любым углом от 0 до 45 градусов. Подходит для систем, где требуется адаптация маршрута под существующую инфраструктуру - например, вокруг колонн, трубопроводов или оборудования. Элемент совместим с лотками серии S5 Combitech высотой 100 мм и шириной 400 мм. Применяется на объектах промышленного, коммерческого и инфраструктурного типов: заводы, распределительные пункты, серверные комнаты, транспортные узлы.

Технические характеристики

• Тип: Горизонтальный изменяемый угол
• Угол поворота: Регулируемый от 0° до 45°
• Высота борта: 100 мм
• Ширина основания: 400 мм
• Толщина материала: 1,5 мм
• Материал: Сталь оцинкованная по методу Сендзимира
• Покрытие: Гладкая цинковая поверхность, устойчивая к коррозии
• Исполнение изгиба: Плавный, без острых кромок
• Огнестойкость: Соответствует требованиям пожарной безопасности
• Цвет: Серый
• Комплектация: Включает соединительные пластины и крепёжные элементы (болты, гайки, шайбы)

Совместимость и монтаж

Угол горизонтальный изменяемый 0-45 град. 100x400, 1.5мм СРО проектировался исключительно для работы с лотками серии S5 Combitech. Совпадают параметры борта (100 мм) и ширины (400 мм), что гарантирует плотное соединение без зазоров. Монтаж выполняется с помощью входящих в комплект соединительных пластин: они фиксируются саморезами или болтами к торцам лотков. Для точной установки угла рекомендуется использовать уровень и шаблон. После сборки угол можно зафиксировать в нужном положении - он не требует сварки или дополнительной доработки.

Безопасность и стандарты

Элемент соответствует нормам пожарной безопасности: материал не поддерживает горение и не выделяет токсичных веществ при нагреве. Цинкование по методу Сендзимира обеспечивает равномерное покрытие, устойчивое к механическому воздействию и химической коррозии. Продукт сертифицирован для использования в помещениях с повышенной влажностью и агрессивной средой.

Преимущества

• Регулируемый угол позволяет точно адаптировать трассу под реальные условия без замены элемента
• Плавный изгиб снижает риск повреждения кабелей при прокладке
• Оцинковка по Сендзимиру даёт долгий срок службы даже в агрессивной среде
• Полный комплект крепежа исключает необходимость докупать детали
• Совместимость с серией S5 Combitech обеспечивает единый стандарт монтажа

Ограничения применения

• Не предназначена для вертикальных поворотов - только для горизонтальных трасс
• Максимальный угол поворота ограничен 45°; для больших углов требуется другой элемент
• Не подходит для лотков других серий, кроме S5 Combitech, из-за различий в габаритах и форме борта
• Не рекомендуется применять в условиях постоянного контакта с открытыми источниками огня или температур выше +80C

Примеры использования

• Обход колонны в машинном зале завода при прокладке силовых кабелей
• Переход между двумя параллельными рядами лотков с перекрытием технологического прохода
• Изменение направления трассы в серверной комнате вокруг воздуховодов
• Монтаж в подземных каналах с ограниченным пространством

Практические советы

• Перед монтажом проверьте соответствие высоты и ширины лотков - только 100×400 мм совместимы с этим углом
• Закручивайте крепёж равномерно, чтобы избежать деформации профиля
• При необходимости отрегулируйте угол до фиксации - после затяжки крепежа изменить положение будет сложно
• Для длительной эксплуатации в сырых местах допускается дополнительная антикоррозийная обработка кромок
• Артикул svm1040k всегда указывайте при заказе запчастей - это гарантирует совместимость с вашей системой
