Горизонтальный изменяемый угол СРО 0-45град. 50х600, 1,5 мм, в комплекте с крепежными элементами необходимыми для монтажа | SVM560K DKC ДКС

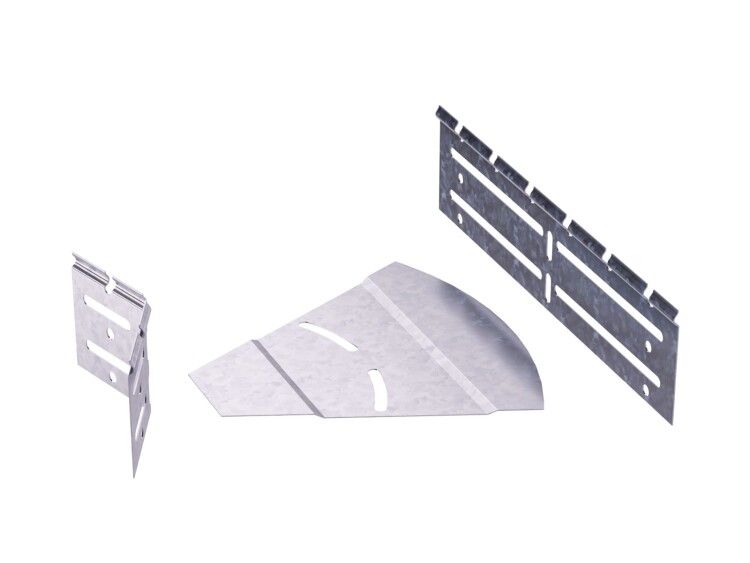

Угол горизонтальный изменяемый 0-45 град. 50х600, 1.5 мм СРО от DKC - это регулируемый переходной элемент для изменения направления кабельной трассы в горизонтальной плоскости. Применяется совместно с лотками серии S5 Combitech, обеспечивает прочную фиксацию и герметичность соединений благодаря оцинкованному покрытию и комплекту крепежа.

Назначение и область применения

Угол горизонтальный изменяемый 0-45 град. 50х600, 1.5 мм СРО используется для плавного изменения направления кабельной трассы на угол от 0 до 45° в горизонтальной плоскости. Подходит для систем прокладки силовых и слаботочных кабелей в помещениях с ограниченным пространством, где требуется адаптация маршрута без жестких изгибов. Элемент сочетается исключительно с лотками серии S5 Combitech высотой 50 мм и шириной 600 мм.

Технические характеристики

• Тип: Горизонтальный изменяемый угол
• Диапазон регулировки угла: 0–45°
• Высота: 50 мм
• Ширина: 600 мм
• Толщина стенки: 1,5 мм
• Материал: Сталь оцинкованная по методу Сендзимира
• Покрытие: Серебристо-серое, равномерное цинкование
• Исполнение изгиба: Плавный, без острых кромок
• Огнестойкость: Соответствует требованиям пожарной безопасности
• Комплектация: Встроенный соединитель и крепежные элементы (болты, гайки, шайбы)

Совместимость и монтаж

Элемент совместим только с лотками серии S5 Combitech, имеющими такую же высоту борта (50 мм) и ширину основания (600 мм). Монтаж выполняется путём установки угла между двумя прямыми участками лотка. Крепление осуществляется через заводские отверстия с использованием входящих в комплект болтов и пластин. Плавный изгиб позволяет легко выставить нужный угол руками - специальные инструменты не требуются. После установки угол фиксируется за счет плотного контакта с торцами лотков и затяжки крепежа.

Безопасность и стандарты

Угол горизонтальный изменяемый 0-45 град. 50х600, 1.5 мм СРО соответствует нормам пожарной безопасности: материал не распространяет горение и сохраняет целостность при воздействии открытого огня. Цинкование по методу Сендзимира гарантирует долговечную антикоррозийную защиту даже в условиях повышенной влажности. Нет токсичных выбросов при нагреве - безопасен для закрытых помещений.

Преимущества

• Регулируемый угол снижает потребность в запасных частях - один элемент заменяет несколько фиксированных углов
• Оцинковка по Сендзимиру обеспечивает более толстое и однородное покрытие, чем обычное холодное цинкование
• Плавный изгиб минимизирует риск повреждения кабелей при протяжке
• Все крепежные элементы уже в комплекте - не нужно докупать болты или пластины
• Поддерживает сборку без сварки - удобно для модульных систем и реконструкций

Ограничения применения

• Не вертикальные повороты - предназначен только для горизонтальных трасс
• Не совместим с другими сериями лотков (например, S3, S8 или сторонних производителей)
• Запрещено использовать в средах с постоянным воздействием кислот, щелочей или морской воды - цинк не рассчитан на химически агрессивные условия
• Максимальный рабочий угол - 45°; попытки перегнуть выше этого значения нарушают целостность конструкции

Примеры использования

• Обход колонн и трубопроводов в серверных комнатах
• Переход вокруг оборудования на производственных линиях
• Прокладка кабелей в офисах с многоуровневыми потолками
• Системы автоматизации на заводах, где необходимо менять маршрут трассы под углом без демонтажа

Практические советы

• Перед монтажом проверьте соответствие высоты и ширины лотков - расхождение даже на 1–2 мм вызывает зазоры и снижает надежность крепления
• Затягивайте крепеж равномерно, чтобы избежать деформации профиля
• При необходимости можно дополнительно смазать контактные поверхности графитовой смазкой - это облегчит будущий демонтаж
• Не используйте этот угол как опору для веса кабеля - он служит лишь для изменения направления, нагрузка должна восприниматься лотком
• Артикул svm560k всегда указывается на упаковке - сверьте его перед заказом, особенно при замене старых решений
