Групповое крепление Grip металл. 30x NYM3x1,5 (2031 M 30 FS) | 2207036 OBO Bettermann

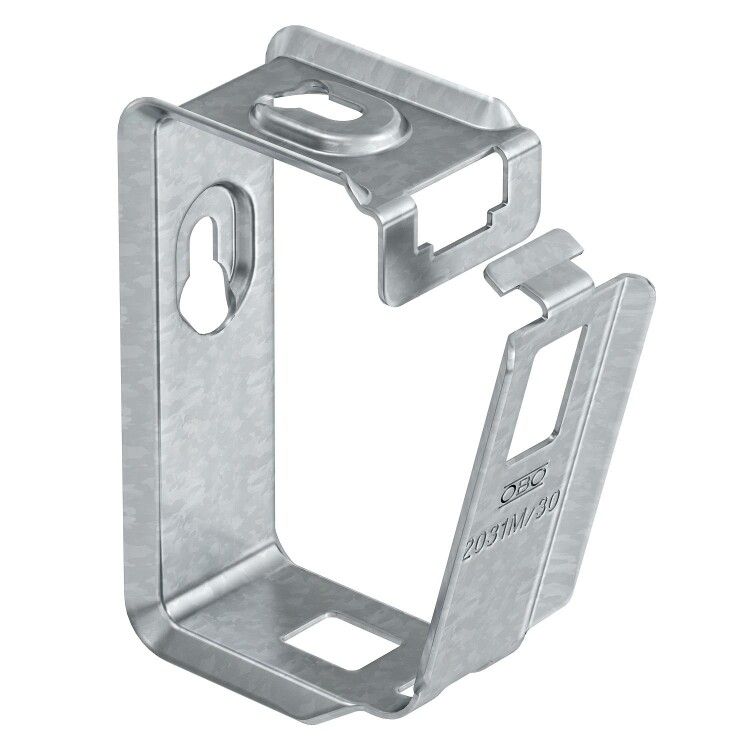

Групповое крепление металлическое 30x NYM3x1.5 мм от OBO BETTERMANN (артикул 2031 M 30 FS) предназначено для одновременной фиксации до 30 кабелей NYM 3×1,5 мм2 в одной точке. Применяется там, где важна огнестойкость, механическая устойчивость и безопасность при пожаре - например, в системах кабельных трасс повышенной живучести.

Назначение и область применения

Это групповое крепление используется для фиксации множества кабелей NYM 3×1,5 мм2 в одном месте. Подходит для установки на потолках и стенах, особенно в зонах с требованиями огнестойкости - например, за огнестойкими потолками, в тоннелях, эвакуационных путях, помещениях с высокой плотностью кабельных трасс. Соответствует требованиям DIN 4102-12 для систем кабельной прокладки повышенной живучести. Может использоваться в объектах жилой, коммерческой и промышленной недвижимости, где важно сохранить целостность кабелей при возгорании.

Технические характеристики

• Количество кабелей: до 30 штук NYM 3×1,5 мм2
• Материал корпуса: оцинкованная сталь - обеспечивает коррозионную стойкость и долгий срок службы
• Огнестойкость: да - выдерживает воздействие открытого пламени без потери несущей способности
• Состав: без галогенов - при нагреве не выделяет токсичных газов
• Фиксирующий элемент: зажимная скоба 2031 M70 FS с огнестойким винтовым анкером MMS 6×50
• Артикул: 2031 M 30 FS / 2207036
• Цвет: серебристый (по покрытию)

Совместимость и монтаж

Крепление совместимо исключительно с кабелями NYM 3×1,5 мм2. Установка возможна на бетонные, кирпичные и другие твердые основания. Монтаж выполняется с помощью винтового анкера MMS 6×50, входящего в комплект. Крепление открывается без инструментов - достаточно руками раскрыть зажим, поместить кабели и закрыть. Это ускоряет работу при массовой прокладке. Анкер рассчитан на нагрузку, соответствующую огнестойкому классу, поэтому не заменяйте его другими типами крепежа.

Безопасность и стандарты

Изделие соответствует нормам DIN 4102-12 для систем кабельной прокладки повышенной живучести. Наличие огнестойкого анкера и отсутствие галогенов обеспечивают безопасность при пожаре: материал не поддерживает горение, не выделяет едких паров, что снижает риск отравления и повышает видимость при эвакуации. Сертифицировано для работы в условиях длительного теплового воздействия.

Преимущества

• Удержание 30 кабелей в одном устройстве - экономит время и места крепления
• Оцинкованная сталь - устойчива к влаге и химическим воздействиям
• Открытый механизм без инструментов - удобство при монтаже и обслуживании
• Не содержит галогенов - экологически безопасно при возгорании
• Подтверждённая огнестойкость - позволяет использовать в критических зонах

Ограничения применения

• Не предназначен для кабелей другого сечения - использование NYM 3×2,5 или других типов может привести к перегрузке и потере удерживающей способности
• Не рекомендуется для установки на мягких или пористых поверхностях (например, гипсокартон без усиления)
• Работает только с указанным анкером MMS 6×50; замена на другой крепёж нарушает огнестойкость
• Не применяется в местах постоянного контакта с водой - хотя цинк защищает от коррозии, не является герметичным решением

Примеры использования

• Прокладка кабелей управления и сигнализации за огнестойким потолком в офисном здании
• Фиксация кабелей питания и связи в лифтовых shaft’ах
• Объединение трасс в технических коридорах больниц и школ
• Монтаж в промышленных цехах с требованием к автономной работе оборудования при пожаре

Практические советы

• Перед монтажом проверьте, чтобы все 30 кабелей свободно помещались в зажим - не перегружайте устройство
• Используйте только анкер MMS 6×50, указанный в документации - он прошёл совместные испытания с этим креплением
• При установке на потолок убедитесь, что основание имеет достаточную несущую способность (бетон, кирпич)
• Документы об испытаниях (особенно по DIN 4102-12) всегда должны быть доступны на объекте - они подтверждают соответствие проектным решениям
• При необходимости модификации трассы - не используйте крепление как переходник между разными типами кабелей
