Коробка распределительная СП 156х136х68мм IP30 для уравн. потенциалов HEGEL КУП1204-И

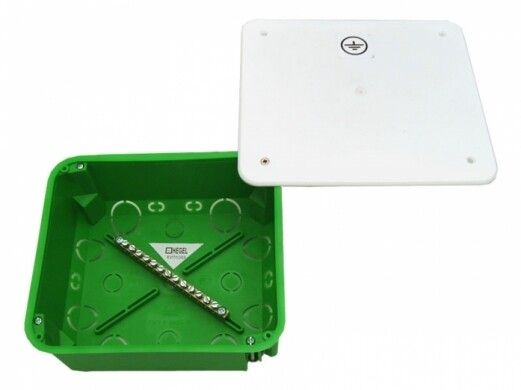

Коробка уравнивания потенциалов HEGEL КУП1204-И - это компактное устройство для безопасного соединения заземляющих проводников в полых стенах. Она обеспечивает выравнивание потенциалов между металлическими элементами в жилых и коммерческих помещениях, снижая риск поражения электрическим током.

Назначение и область применения

Коробка уравнивания потенциалов HEGEL КУП1204-И используется для создания дополнительной системы уравнивания потенциалов (ДСУП) в зонах повышенной опасности: ванных комнатах, кухнях, медицинских учреждениях, производственных цехах. Её задача - соединить все доступные металлические части (трубы, радиаторы, каркасы оборудования) с системой заземления, чтобы исключить возникновение разницы напряжений между ними.

Подходит для установки внутри полых стен из гипсокартона, пеноблоков, панелей. Применяется в частном жилье, офисах, больницах, школах и объектах с высокими требованиями к электробезопасности.

Технические характеристики

• Размеры корпуса: 156×136×68 мм / 160×140×70 мм - две версии для удобства монтажа в разных типах перегородок
• Степень защиты: IP30 - предотвращает попадание твёрдых предметов размером более 2,5 мм, но не защищает от воды
• Количество вводов: 18 - штампованные отверстия для пропуска кабелей и проводов
• Максимальное сечение провода: до 10 мм2 - позволяет подключать медные жилы стандартных сечений
• Материал корпуса: полипропилен - устойчив к коррозии, химически инертен, не содержит галогенов
• Цвет: зелёный - соответствует цветовой норме для заземляющих устройств
• Крышка: непрозрачная, фиксируется винтами - обеспечивает герметичность и недоступность внутренних соединений
• Конструкция: одинарная, с возможностью ввода с тыльной стороны - упрощает прокладку кабеля с обратной стороны стены

Совместимость и монтаж

Коробка уравнивания потенциалов HEGEL КУП1204-И устанавливается в подготовленную нишу в полой стене. Штампованные отверстия позволяют ввести провода без дополнительных переходников. Для монтажа используются саморезы или анкеры, подходящие для материала стены (гипсокартон, ячеистый бетон).

Внутри коробки располагаются заземляющие шины, которые соединяются с основным контуром заземления. Все проводники должны быть надёжно закреплены болтовыми соединениями. Максимальное сечение 10 мм2 требует соблюдения правильного затяжного момента - переусердствовать нельзя, чтобы не повредить контакт.

Ввод с тыльной стороны позволяет прокладывать кабель от распределительного щита или другого устройства без лишнего изгиба - особенно удобно при ограниченном пространстве.

Безопасность и стандарты

Коробка уравнивания потенциалов HEGEL КУП1204-И соответствует требованиям ГОСТ Р 50571.3 и ПУЭ для систем уравнивания потенциалов. На крышке имеется символ «Заземление» - визуальное указание на функциональное назначение устройства.

Материал полипропилена не горит и не выделяет токсичных веществ при нагреве - важное преимущество для помещений с людьми. Отсутствие галогенов делает её экологичной и совместимой с современными нормами пожарной безопасности.

Преимущества

• Два размера корпуса - можно выбрать оптимальный вариант под толщину стены
• 18 вводов - достаточно для сложных схем с множеством подключаемых элементов
• Винтовая крышка - надёжная фиксация, не деформируется при многократном открывании
• Зелёный цвет - сразу узнаваемый сигнал для электромонтажников
• Наличие ввода с тыльной стороны - снижает нагрузку на провода и упрощает сборку

Ограничения применения

• IP30 не защищает от влаги - запрещено использовать в сырых местах без дополнительной защиты (например, прямо в ванной комнате)
• Максимальное сечение 10 мм2 - не подходит для мощных заземляющих проводников свыше 16–25 мм2
• Не предназначен для открытой установки - только в полые стены или специальные ниши
• Не является распределительной коробкой для фазных проводов - только для заземляющих и защитных проводников

Примеры использования

• Подключение металлических труб холодного и горячего водоснабжения в ванной комнате
• Объединение заземляющих контактов радиаторов отопления, вентиляционных решёток и металлических рам окон
• Создание точки уравнивания потенциалов рядом с электрическим щитком в офисе
• Связка всех металлических частей в медицинском кабинете (каркасы кроватей, столы, оборудование)

Практические советы

• Перед монтажом проверьте глубину ниши - корпус с глубиной 68 мм требует минимум 70–75 мм свободного пространства
• Используйте только медные проводники сечением до 10 мм2; алюминий не допускается
• После монтажа обязательно прозвоните все соединения тестером - убедитесь, что сопротивление между точками менее 0,1 Ом
• Не перегружайте вводы - лучше равномерно распределить провода по всем 18 отверстиям, чем вставить несколько в одно
• При замене старой коробки сохраняйте целостность существующих заземляющих перемычек - они являются частью системы безопасности
