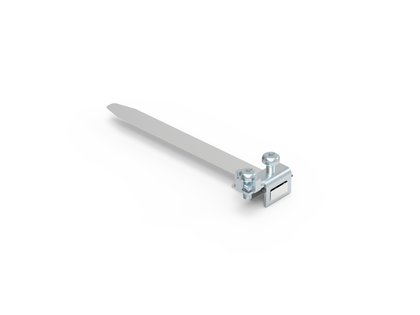

Хомут для уравнивания потенциалов, D0-36 мм | NE1101 DKC ДКС

Хомут для уравнивания потенциалов DKC ne1101 обеспечивает надёжное соединение между металлическими элементами (трубами, корпусами) и системой уравнивания потенциалов. Продукт выполнен из нержавеющей стали, рассчитан на диаметр труб до 36 мм и подключение одного провода сечением 10–19 мм2.

Назначение и область применения

Хомут для уравнивания потенциалов DKC ne1101 применяется для создания электрического контакта между металлическими конструкциями (например, водопроводными, газовыми или отопительными трубами) и системой уравнивания потенциалов (СУП). Это необходимо для предотвращения опасных напряжений при аварийных ситуациях, таких как замыкание фазы на корпус оборудования. Подходит для установки внутри помещений и в условиях повышенной влажности.

Технические характеристики

• Тип изделия: хомут для уравнивания потенциалов
• Диапазон зажима: 0–36 мм - позволяет фиксироваться на трубах любого диаметра в этом интервале, включая тонкостенные и толстые стенки
• Материал: нержавеющая сталь V2A ( AISI 304 ) - устойчив к коррозии, подходит для длительной эксплуатации в агрессивных средах
• Подключаемый проводник: один, сечением 10–19 мм2 - соответствует требованиям ГОСТ Р 50571 для медных проводов в системах уравнивания потенциалов
• Цвет: серый - за счёт естественного цвета нержавеющей стали, без окраски
• Защитное покрытие: отсутствует - материал сам по себе устойчив к воздействию окружающей среды
• Рекомендовано для проектирования: да - одобрен для использования в типовых проектах электроустановок

Совместимость и монтаж

Хомут DKC ne1101 совместим с любыми металлическими трубами диаметром до 36 мм, включая стальные, медные и комбинированные. Для монтажа требуется:

• Закрепить хомут плотно вокруг трубы - затянуть болт до упора, чтобы обеспечить металл-металл контакт
• Подсоединить проводник сечением 10–19 мм2 через клемму на хомуте - использовать наконечники типа НШВИ или НВИ
• Не допускать перегибов и повреждений изоляции провода при подключении

После монтажа проверьте сопротивление переходного контакта - оно должно быть менее 0,1 Ом согласно нормам ПУЭ.

Безопасность и стандарты

Хомут для уравнивания потенциалов DKC ne1101 соответствует требованиям ПУЭ, ГОСТ Р 50571 и IEC 60364 по организации системы уравнивания потенциалов. Изделие не содержит свинца и других запрещённых веществ, что делает его безопасным для использования в жилых и общественных зданиях.

Преимущества

• Высокая долговечность благодаря материалу V2A - не требует замены даже в сырых помещениях (ванная, котельная, бассейн)
• Стабильный электрический контакт - стальная конструкция гарантирует минимальное переходное сопротивление
• Легко монтируется одним человеком - не нужна специализированная оснастка
• Готов к использованию сразу после установки - не требует дополнительной обработки или смазки

Ограничения применения

• Не для труб диаметром более 36 мм - при превышении возможен слабый контакт и риск отрыва
• Не предназначена для многожильных подключений - можно подключить только один провод
• Не рекомендуется применять в местах постоянного механического воздействия (вибрационные участки, движущиеся механизмы)
• Не следует использовать вместо основного заземления - работает исключительно как часть системы уравнивания потенциалов

Примеры использования

• Подключение стальной трубы холодного водоснабжения к шине уравнивания потенциалов в ванной комнате
• Связь газовой трубы с контуром заземления в частном доме
• Обеспечение равнопотенциального состояния радиаторов отопления в многоэтажном здании
• Фиксация металлического кожуха насоса к распределительному щиту через провод PE

Практические советы

• Перед установкой зачистите место контакта на трубе - удалите краску, ржавчину или оксидную плёнку для лучшего контакта
• Выбирайте провод сечением 10–19 мм2; меньшие сечения (до 6 мм2) не обеспечивают достаточной проводимости, большие - не поместятся в клемму
• Проверяйте герметичность зажима рукой - хомут не должен люфтить на трубе
• При работе с пластиковыми трубами с металлическими вставками - используйте хомут именно на металлическом участке
• Артикул ne1101 от DKC - единственный в серии Jupiter, подходящий для этого диапазона диаметров - другие модели не заменят его по функциям
