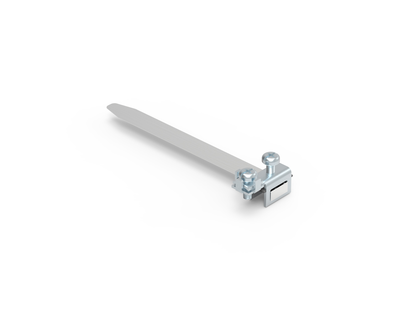

Хомут для уравнивания потенциалов, D0-54 мм | NE1102 DKC ДКС

Хомут для уравнивания потенциалов DKC (артикул ne1102) обеспечивает надёжное электрическое соединение между металлическими трубами и системой уравнивания потенциалов, предотвращая возникновение опасных напряжений. Продукт выполнен из нержавеющей стали и рассчитан на использование в условиях повышенной влажности и агрессивной среды.

Назначение и область применения

Хомут для уравнивания потенциалов DKC применяется для создания электрического контакта между металлическими элементами (например, водопроводными, газовыми или отопительными трубами) и системой уравнивания потенциалов (СУП). Это необходимо для защиты людей от поражения электрическим током при случайном попадании напряжения на металлоконструкции. Подходит для установки в жилых, общественных и промышленных зданиях, особенно там, где есть высокий риск возникновения разницы потенциалов - бассейны, санузлы, котельные, производственные цеха.

Технические характеристики

• Диапазон зажима: 0–54 мм - позволяет фиксироваться на трубах любого диаметра до этого значения, включая трубы малого сечения;
• Материал корпуса: нержавеющая сталь - обеспечивает долговечность, коррозионную стойкость и устойчивость к перепадам температур;
• Подключение провода: одно жильное соединение, сечение 2,5–16 мм2 - совместим с медными и алюминиевыми проводами, используемыми в системах уравнивания потенциалов;
• Цвет: серый - соответствует стандартному цветовому решению для промышленного оборудования;
• Защитное покрытие: прочее - указано как нестандартное, что говорит об использовании естественной оксидной плёнки нержавеющей стали без дополнительных лаков или красок;
• Рекомендован для проектного ассортимента - одобрен для использования в проектировании объектов по нормам ПУЭ и ГОСТ Р 50571.

Совместимость и монтаж

Хомут для уравнивания потенциалов DKC легко монтируется на круглые металлические трубы без необходимости их демонтажа. Для установки достаточно:

• Зажать хомут вокруг трубы в месте, доступном для подключения провода;
• Зачистить место контакта от краски, ржавчины и загрязнений - контакт должен быть на чистом металле;
• Закрутить болт до плотного прилегания, чтобы обеспечить минимальное переходное сопротивление;
• Подсоединить провод сечением 2,5–16 мм2 к клемме хомута с помощью наконечника типа НШВИ или аналогичного;
• Фиксация провода осуществляется винтовым зажимом - не требует пайки или сварки.

Не рекомендуется использовать на трубах с толщиной стенки менее 1 мм - возможна деформация при затяжке.

Безопасность и стандарты

Хомут для уравнивания потенциалов DKC соответствует требованиям ПУЭ (глава 1.7) и ГОСТ Р 50571.5.54-2018 по организации системы уравнивания потенциалов. Конструкция исключает самопроизвольное раскрытие, обеспечивает механическую прочность при нагрузках и сохраняет электрический контакт даже при вибрациях. Сертифицирован для применения в электроустановках до 1000 В переменного тока.

Преимущества

• Высокая коррозионная стойкость благодаря материалу - срок службы превышает 25 лет в агрессивных средах;
• Гибкость зажима - один хомут подходит для труб от 0 до 54 мм, снижает потребность в запасе различных моделей;
• Простота монтажа - не требуется специальный инструмент, работа выполняется обычным ключом;
• Отсутствие дополнительного покрытия - не отслаивается, не выгорает, не теряет проводимости со временем;
• Совместимость с основными типами проводников - можно использовать как медные, так и алюминиевые жилы.

Ограничения применения

• Не предназначена для работы с пластиковыми или композитными трубами - требует наличия металлической поверхности;
• Не допускается применение на трубах с внутренним давлением выше 1,6 МПа - хомут не является герметичным соединением;
• Не следует использовать в качестве основного крепления трубы - он лишь обеспечивает электрический контакт, не воспринимает механические нагрузки;
• Максимальное сечение провода - 16 мм2; более толстые провода не поместятся в клемму.

Примеры использования

• Подключение стальной трубы холодного водоснабжения к шине главной заземляющей шины (ГЗШ) в ванной комнате;
• Обеспечение равнопотенциального состояния радиаторов отопления в многоэтажном доме;
• Связь металлических рукавов технологических трубопроводов с контуром заземления на заводе;
• Уравнивание потенциалов между газовой трубой и системой молниезащиты в частном доме.

Практические советы

• Перед установкой всегда зачищайте поверхность трубы - даже тонкий слой краски или ржавчины увеличивает сопротивление контакта;
• Используйте наконечники НШВИ-2,5/16 для проводов - они обеспечивают лучший контакт и предотвращают обрыв жил;
• Проверяйте сопротивление контакта после монтажа: оно должно быть меньше 0,1 Ом (по нормам ПУЭ);
• При работе в помещениях с высокой влажностью (сауны, бани) дополнительно проверяйте состояние хомута каждые 2 года;
• Артикул ne1102 - единственный в линейке Jupiter с таким диапазоном зажима; для труб больше 54 мм нужен другой тип хомута.
