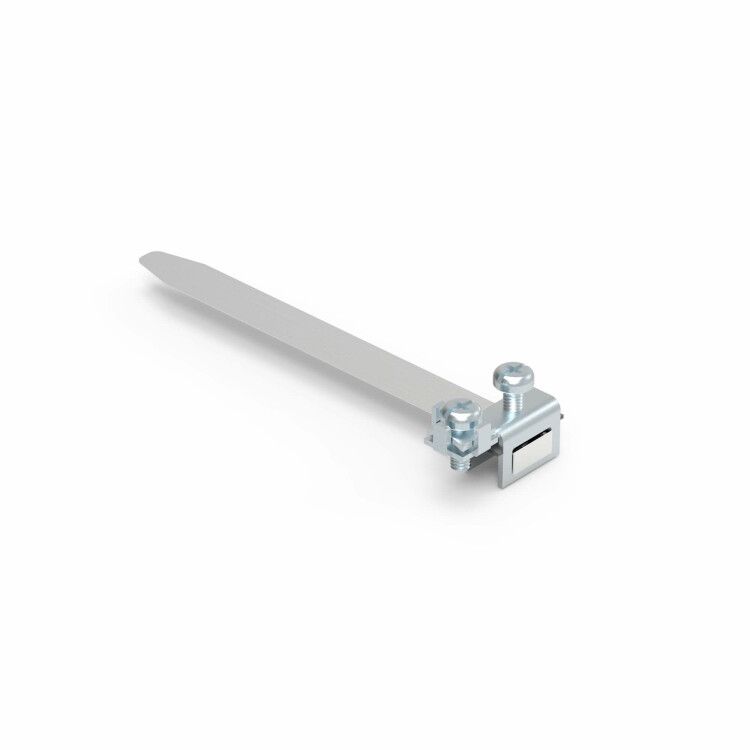

Хомут для уравнивания потенциалов D0 0-300 мм DKC (ДКС) NE1106

Хомут для уравнивания потенциалов DKC (арт. ne1106) обеспечивает надёжное электрическое соединение между металлическими трубами и системой уравнивания потенциалов, предотвращая возникновение опасных напряжений на поверхностях оборудования.

Назначение и область применения

Хомут для уравнивания потенциалов DKC применяется для создания постоянного электрического контакта между металлическими элементами (трубы, корпуса, арматура) и контуром уравнивания потенциалов. Подходит для установки на трубопроводах в помещениях с повышенной требовательностью к электробезопасности - водопроводные системы, канализация, отопление, газопроводы, технологические линии на заводах и в ЖКХ.

Технические характеристики

• Диапазон зажима: 0 – 300 мм - позволяет фиксироваться на трубах любого диаметра до 300 мм, включая тонкостенные и толстостенные;
• Подключение проводника: одно жильное, сечением 2,5 – 16 мм2 - совместим с медными и алюминиевыми проводами, используемыми в системах уравнивания потенциалов;
• Материал: нержавеющая сталь V2A (AISI 304) - устойчив к коррозии, не теряет прочность во влажной среде, долговечен;
• Поверхность: необработанная - сохраняет естественную структуру стали, не имеет антикоррозийного покрытия, что повышает адгезию при сварке или контактном соединении;
• Тип изделия: хомут - механический зажим с болтовым соединением, обеспечивающий плотный контакт с поверхностью трубы.

Совместимость и монтаж

Хомут для уравнивания потенциалов DKC монтируется путём обхвата трубы и затяжки болтом. Для подключения провода используется клемма внутри хомута - достаточно зачистить конец провода на 8–10 мм и закрепить его винтом. Установка возможна на круглые металлические трубы без необходимости снятия теплоизоляции - хомут проходит через слой утепления, если он эластичный. Кабель выводится вертикально вверх для удобного подсоединения к шине уравнивания потенциалов.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571.5.54 и IEC 60364-5-54 для систем уравнивания потенциалов. Нержавеющая сталь AISI 304 гарантирует безопасную работу в агрессивных средах - в том числе в пищевой, медицинской и химической промышленности. Отсутствие покрытия исключает риск отслоения и попадания частиц в рабочую среду.

Преимущества

• Высокая надёжность контакта благодаря материалу и конструкции - минимизация переходного сопротивления;
• Устойчивость к коррозии - срок службы более 25 лет даже в условиях высокой влажности;
• Легкая установка - не требуется специальный инструмент, достаточно обычного ключа;
• Работает на трубах с любым типом стенки - от тонкостенных до усиленных;
• Совместим с большинством существующих систем уравнивания потенциалов - легко интегрируется в проекты старого и нового строительства.

Ограничения применения

• Не для труб диаметром более 300 мм - превышение допустимого зажима снижает герметичность и надёжность контакта;
• Не рекомендован для использования на пластиковых или композитных трубах - необходима металлическая поверхность для замыкания цепи;
• Не предназначена для работы в качестве основного токоотвода - только для связи с системой уравнивания потенциалов;
• Не содержит изоляционных элементов - при использовании на токах выше 50 В необходимо соблюдать правила защиты от поражения электрическим током.

Примеры использования

• Подключение стальной трубы холодного водоснабжения к главному контуру уравнивания потенциалов в многоквартирном доме;
• Заземление трубопровода в бассейне или бане для предотвращения шагового напряжения;
• Обеспечение равнопотенциального состояния вентиляционных каналов на производстве;
• Фиксация токоотвода на коллекторе отопления в теплом пункте.

Практические советы

• Перед установкой зачищайте место контакта на трубе - удалите краску, ржавчину и оксиды для лучшего электрического контакта;
• Выбирайте проводник сечением ≥ 6 мм2 для систем с большим током утечки - это увеличит запас безопасности;
• Проверьте посадочный диаметр трубы перед заказом - хомут не работает на трубах меньше 10 мм;
• При монтаже на горизонтальных участках направляйте провод вниз - так снижаются риски механического повреждения;
• Этот хомут можно использовать в паре с другими изделиями серии Jupiter - они имеют одинаковые крепёжные решения и материалы.
