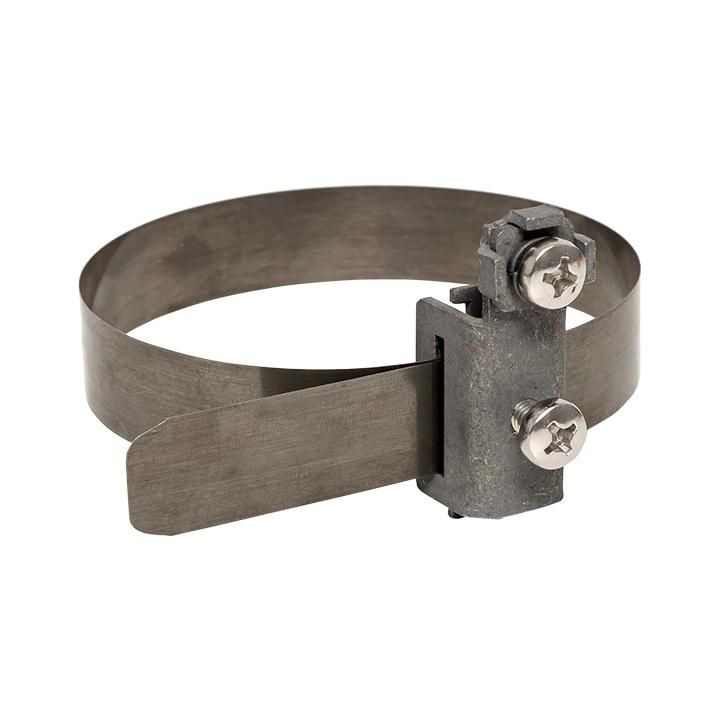

Хомут для уравнивания потенциалов D 0-100мм EKF PROxima | gc-33410

Хомут для уравнивания потенциалов EKF PROxima gc-33410 предназначен для надёжного соединения металлических конструкций в системе уравнивания потенциалов, обеспечивая безопасную работу электрических установок. Этот хомут применяется там, где важно исключить разницу потенциалов между соседними металлическими элементами - например, на трубопроводах, каркасах оборудования или вводных щитах.

Назначение и область применения

Хомут для уравнивания потенциалов EKF PROxima gc-33410 используется для создания электрического контакта между двумя металлическими поверхностями, чтобы предотвратить возникновение разницы потенциалов. Это особенно важно в помещениях с повышенной опасностью - бассейнах, кухнях, производственных цехах, медицинских учреждениях и на объектах с взрывоопасными средами.

Применяется в системах уравнивания потенциалов согласно Главе 1.7 ПУЭ. Подходит для присоединения медных или алюминиевых заземляющих проводников к стальным трубам, профилям, корпусам оборудования, лестницам, решёткам и другим крупногабаритным металлоконструкциям.

Технические характеристики

• Тип компонента: заземляющий проводник
• Материал: сталь - прочная, устойчивая к механическим нагрузкам, с антикоррозийным покрытием
• Диаметр регулируемый: 0–100 мм - позволяет фиксировать трубы и профили любого диаметра в этом диапазоне
• Гарантийный срок: 84 месяца - подтверждает долговечность материала и качества сборки

Совместимость и монтаж

Хомут для уравнивания потенциалов EKF PROxima gc-33410 совместим с любыми заземляющими проводниками сечением до 16 мм2 (обычно ПВ-3, ПВ-1, АПВ). Для монтажа требуется:

• Подготовить поверхность - удалить краску, ржавчину, оксиды с места контакта
• Развести хомут, поместить его вокруг трубы или профиля
• Затянуть болты равномерно, чтобы обеспечить плотный контакт
• Присоединить заземляющий провод через клемму на хомуте - используйте наконечники типа НШВИ

Посадочный диаметр 60 мм - оптимальный для большинства труб диаметром 50–80 мм. Учитывайте, что максимальный диаметр 100 мм требует усилия затяжки выше среднего.

Безопасность и стандарты

Произведён в соответствии с требованиями ПУЭ (Правил устройства электроустановок), ГОСТ Р 50571 и МЭК 60364. Обеспечивает надёжное соединение, необходимое для быстрого срабатывания автоматических выключателей при замыкании на корпус. Применение этого хомута снижает риск поражения электрическим током.

Преимущества

• Высокая механическая прочность благодаря стальной основе - выдерживает вибрацию, удары, температурные колебания
• Регулируемый диапазон 0–100 мм - универсальное решение вместо нескольких типоразмеров
• Антикоррозийное покрытие - продлевает срок службы даже во влажной среде
• Легкий доступ к клемме - удобно подключать и проверять заземляющие провода без демонтажа

Ограничения применения

• Не предназначена для использования в качестве основного заземляющего проводника - только для соединения уже существующих металлических масс
• Не рекомендуется применять на алюминиевых трубах без изоляционной прокладки - возможна гальваническая коррозия
• Не подходит для высокочастотных систем (радиопередатчики, СВЧ-оборудование) - не обеспечивает экранирование
• Не использовать в условиях постоянного воздействия открытого пламени или расплавленного металла

Примеры использования

• Присоединение стального трубопровода холодного водоснабжения к шине уравнивания потенциалов в ванной комнате
• Фиксация заземляющего провода к стальному каркасу станка на производстве
• Объединение металлических лестниц и ограждений в подземном паркинге
• Связка корпуса распределительного щита с контуром заземления через стальные направляющие

Практические советы

• Перед установкой всегда зачищайте металл до блеска - плохой контакт увеличивает переходное сопротивление
• Проверяйте сопротивление соединения после монтажа - норма менее 0,1 Ом
• Используйте хомуты серии PROxima EKF совместно с другими изделиями этой же серии - гарантируется совместимость материалов и креплений
• При монтаже на трубы с толщиной стенки более 4 мм - дополнительно просверлите отверстие и закрепите болтом для усиления контакта
• Не перетягивайте болты - можно повредить резьбу или деформировать хомут
