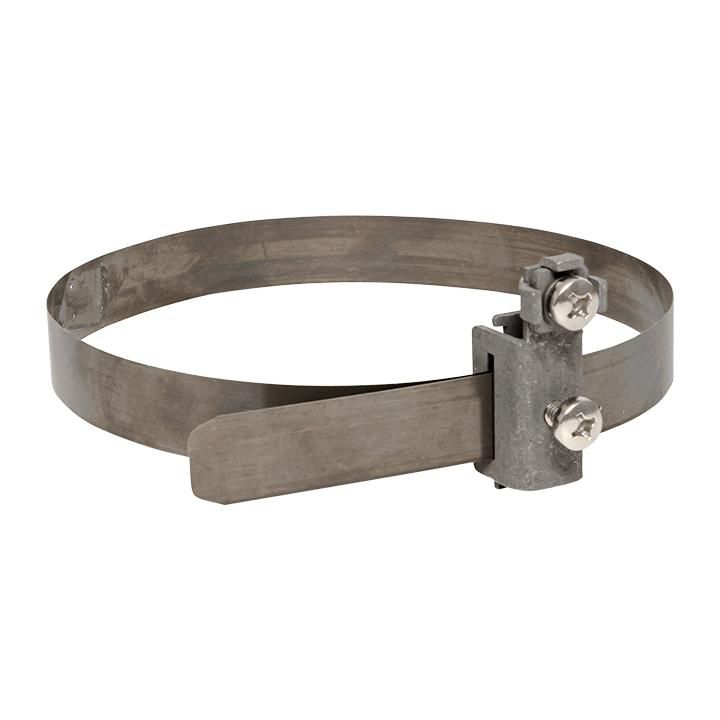

Хомут для уравнивания потенциалов D 0-250мм EKF PROxima | gc-33425

Хомут для уравнивания потенциалов EKF gc-33425 предназначен для надёжного соединения металлических конструкций в системе уравнивания потенциалов. Этот элемент используется в составе заземляющих контуров на промышленных объектах, в жилых зданиях и на инфраструктурных площадках.

Назначение и область применения

Хомут для уравнивания потенциалов EKF gc-33425 применяется для создания электрического контакта между металлическими элементами - трубопроводами, арматурой, корпусами оборудования, лестницами, решётками и другими проводящими поверхностями. Он обеспечивает выравнивание потенциалов в пределах одной точки, снижая риск поражения током при возникновении аварийных ситуаций или ударов молнии. Подходит для внутренней и внешней установки в помещениях с повышенной влажностью, на открытых площадках, в промышленных цехах и на энергообъектах.

Технические характеристики

• Тип компонента: заземляющий проводник
• Материал: сталь - прочная, устойчивая к механическим нагрузкам, требует антикоррозийной защиты при использовании вне помещений
• Диапазон регулировки диаметра: 0–250 мм - позволяет фиксировать трубы, профили и другие элементы различного сечения
• Гарантийный срок: 84 месяца - подтверждает долговечность материала и технологии изготовления

Совместимость и монтаж

Хомут совместим с медными и стальными заземляющими проводниками сечением до 16 мм2. Для подключения используется болтовое соединение - к одному из крепёжных отверстий присоединяют заземляющий провод через гильзу или наконечник. Установка выполняется путём обхвата целевого элемента и затяжки болта до плотного контакта. Критично соблюдать чистоту поверхности: перед монтажом зачищают оксидную плёнку и краску. Диаметр посадочного места - до 250 мм; не подходит для элементов меньшего диаметра, чем 0 мм (т.е. не для тонких проводов или лент).

Безопасность и стандарты

Изделие соответствует требованиям ПУЭ и ГОСТ Р 50571.5.54 для систем уравнивания потенциалов. Применяется в соответствии с нормами безопасности при работе с электроустановками напряжением до 1000 В. Материал не содержит свинец и другие запрещённые вещества.

Преимущества

• Широкий диапазон регулировки - один хомут заменяет несколько моделей разных размеров
• Высокая механическая прочность стали - выдерживает вибрацию, перепады температур и нагрузки при эксплуатации
• Длительная гарантия - 84 месяца указывает на качество покрытия и устойчивость к коррозии
• Подходит для монтажа в сложнодоступных местах благодаря гибкости конструкции

Ограничения применения

• Не предназначена для использования в качестве основного заземляющего провода - только для соединения уже существующих металлоконструкций
• Стальной материал требует дополнительной защиты (например, грунтовки или термостойкой краски) при наружном монтаже в агрессивной среде
• Не рекомендуется для применения в условиях постоянного воздействия кислот, щелочей или морской воды без специального покрытия
• Не подходит для фиксации неметаллических материалов - пластиков, бетона, дерева

Примеры использования

• Соединение стальных трубопроводов водоснабжения и отопления с заземляющей шиной в котельной
• Обеспечение равнопотенциальности металлических лестниц и ограждений в многоэтажном жилом доме
• Фиксация арматуры бетонных конструкций к основному контуру заземления на промышленном объекте
• Подключение корпусов насосов, вентиляторов и другого оборудования к системе уравнивания потенциалов

Практические советы

• Перед установкой всегда зачищайте контактную поверхность до металлического блеска - это минимизирует переходное сопротивление
• Используйте медные наконечники с кольцевой опрессовкой для подключения заземляющего провода - так соединение будет более надёжным
• При монтаже на открытом воздухе нанесите антикоррозийное покрытие на место крепления и сам хомут
• Проверяйте герметичность соединения после завершения работ - используйте тестер сопротивления, чтобы убедиться, что R ≤ 0,1 Ом
• Не перетягивайте болт - это может повредить резьбу или деформировать металл, особенно на тонкостенных трубах
