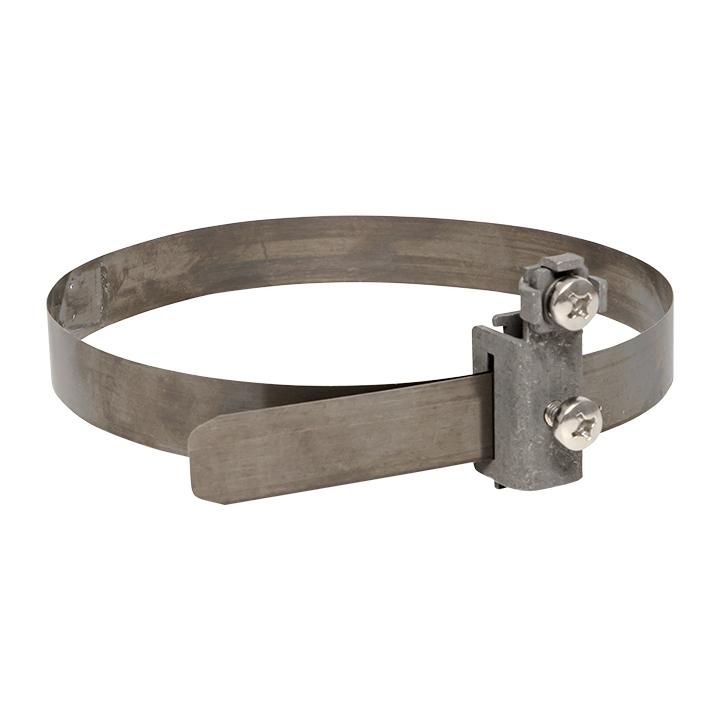

Хомут для уравнивания потенциалов D 0-160мм EKF PROxima | gc-33415

Хомут для уравнивания потенциалов D 0–160 мм от EKF - надёжный элемент для соединения металлических конструкций в системе уравнивания потенциалов. Артикул gc-33415 предназначен для создания непрерывного электрического контакта между трубопроводами, корпусами оборудования и другими металлическими элементами, чтобы предотвратить опасные разности потенциалов. Продукт входит в серию Купол и соответствует требованиям безопасности для промышленных и жилых объектов.

Назначение и область применения

Хомут для уравнивания потенциалов D 0–160 мм используется для соединения металлических деталей в системе уравнивания потенциалов - части системы заземления. Он обеспечивает электрический контакт между трубами, арматурой, корпусами оборудования, лестницами, решётками и другими проводящими поверхностями. Это необходимо для предотвращения поражения током при случайном попадании напряжения на металлоконструкции.

Подходит для использования в промышленных цехах, на энергообъектах, в ЖКХ, больницах, школах и других зданиях, где есть металлические коммуникации и требуется повышенная электробезопасность.

Технические характеристики

• Тип компонента: заземляющий проводник
• Материал: сталь
• Диапазон диаметров: 0–160 мм - позволяет фиксировать трубы и профили любого диаметра в этом интервале
• Гарантийный срок: 84 месяца (7 лет)
• Серия: Купол
• Артикул: gc-33415
• Производитель: EKF

Совместимость и монтаж

Хомут для уравнивания потенциалов D 0–160 мм совместим с любыми металлическими поверхностями, имеющими круглое или слабоэллиптическое сечение в пределах указанного диапазона. Для монтажа требуется:

• Очистить поверхность трубы от краски, ржавчины и грязи в месте контакта
• Установить хомут плотно вокруг объекта
• Закрепить болтовое соединение с усилием, обеспечивающим надёжный контакт
• Подсоединить медный заземляющий проводник к выводному болту хомута через гильзу или наконечник

Не требует специальных инструментов - достаточно обычного ключа. Монтаж возможен как на вертикальных, так и на горизонтальных участках.

Безопасность и стандарты

Изделие соответствует требованиям ПУЭ и ГОСТ Р 50571.5.54 для систем уравнивания потенциалов. Материал - сталь - обеспечивает механическую прочность и долговечность, однако не имеет антикоррозийного покрытия, что влияет на условия эксплуатации (см. раздел “Ограничения”).

Преимущества

• Широкий диапазон захвата (0–160 мм) - один хомут заменяет несколько моделей
• Высокая механическая прочность благодаря материалу - выдерживает нагрузки при вибрациях и температурных расширениях
• Длительная гарантия - 7 лет свидетельствуют о стабильности качества производства
• Совместим с продукцией EKF серии Купол - легко интегрируется в существующие системы заземления этого бренда

Ограничения применения

• Не предназначена для использования во внешних условиях без дополнительной защиты - сталь подвержена коррозии при постоянной влажности, воздействии агрессивных сред или солевых растворов
• Не рекомендуется для применения на пластиковых или неметаллических трубах - не создаёт электрического контакта
• Требует обязательного удаления изоляционных слоёв (краска, эмаль, оксиды) перед установкой - иначе контакт будет неэффективным
• Не является самостоятельным устройством заземления - должен использоваться исключительно как соединительный элемент в составе полноценной системы заземления

Примеры использования

• Соединение стального трубопровода холодной воды с контуром заземления в многоэтажном доме
• Фиксация и заземление корпуса насосной станции на промышленной площадке
• Обеспечение равнопотенциальности металлических лестниц и перил в подземных парковках
• Связка арматуры бетонных конструкций с основным заземляющим проводником

Практические советы

• Перед установкой проверьте внутренний диаметр хомута - он должен свободно охватывать трубу, но не болтаться
• Для длительной службы в сыром помещении после монтажа обработайте место контакта противокоррозийной смазкой (например, литолом)
• Проверяйте контакт мультиметром после монтажа - сопротивление между хомутом и заземляющей шиной должно быть менее 0,1 Ом
• Если диаметр трубы близок к 160 мм, используйте хомут без натяга - переусердствовать с затяжкой нельзя, это повредит металл
• Для удобства сборки выбирайте хомуты с уже установленными болтами - такие модели снижают риск потери крепёжа на высоте
