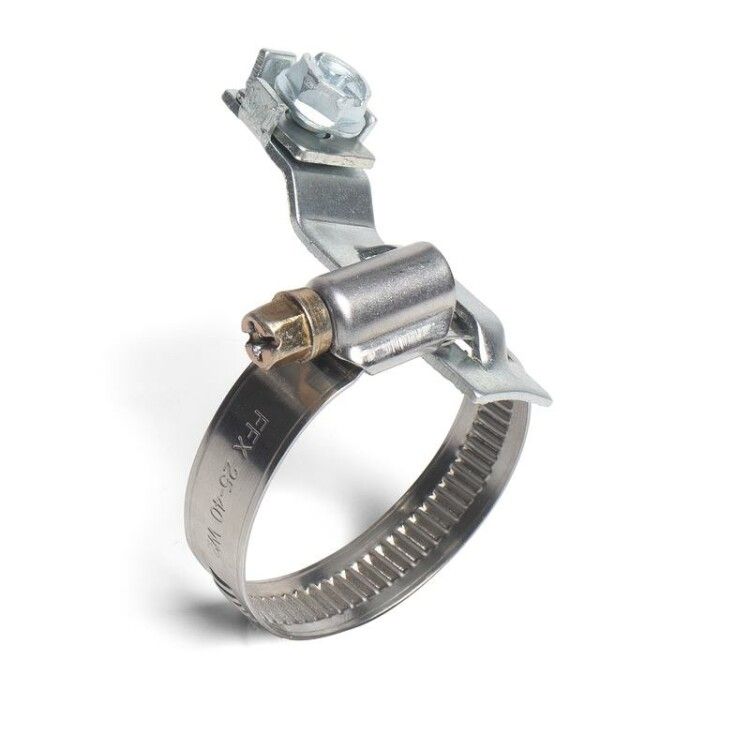

Хомут заземления УХЗ (110/130)/W2 | 78861 Fortisflex КВТ

Хомут заземления УХЗ (110-130)/W2 от Fortisflex и КВТ предназначен для надёжного соединения заземляющего провода с металлической трубой или рукавом, обеспечивая безопасное снятие электростатического потенциала и защиту от удара током. Аппарат рассчитан на работу в агрессивных средах и многократные циклы установки.

Назначение и область применения

Хомут заземления УХЗ (110-130)/W2 используется для создания электрического контакта между заземляющим проводом и металлическими поверхностями: стальными или медными трубами, металлорукавами, корпусами оборудования. Он снимает статическое напряжение, защищает чувствительную аппаратуру от помех и предотвращает опасность поражения электрическим током. Применяется в системах заземления на объектах газовой и нефтедобывающей промышленности, в промышленных станциях, насосных пунктах, а также в жилищном строительстве - например, при заземлении трубопроводов ГВС, ХВС, отопления.

Технические характеристики

• Диапазон зажима: 110–130 мм - подходит для труб и рукавов с внешним диаметром в этом интервале
• Поперечное сечение подключаемого провода: 6 мм2 - совместим с однопроволочным или многожильным заземляющим проводом такого сечения
• Материал ленты: нержавеющая сталь AISI 201 - устойчив к коррозии, сохраняет прочность при перепадах температур
• Толщина ленты: 0,6 мм - достаточна для механической прочности без излишней массы
• Ширина ленты: 12 мм - обеспечивает равномерное распределение давления на поверхность трубы
• Материал клеммы: оцинкованная сталь - гарантирует хорошую проводимость и долговечность контакта
• Диапазон рабочих температур: от –40 C до +85 C - работает в условиях сурового климата и нагрева от оборудования
• Покрытие: гальваническое цинкование - защищает клемму от окисления, продлевает срок службы
• Количество жил: одна - предназначена для подключения одного заземляющего провода
• Цвет: стальной - не требует окраски, соответствует цвету металлоконструкций

Совместимость и монтаж

УХЗ (110-130)/W2 монтируется на круглые металлические поверхности: трубы из стали, меди, алюминия, а также на металлорукава с внутренним кабелем. Для установки:

• Очистите поверхность трубы от ржавчины, масла и грязи - контакт будет лучше
• Разведите ленту, обхватите ею трубу в нужном месте
• Вставьте клемму с проводом в отверстие ленты, закрепите её болтом
• Затяните червячный механизм до плотного прилегания - не требуется специальный инструмент, достаточно плоскогубцев или отвёртки
• Не допускайте перегрузки момента затяжки - максимальный крутящий момент ограничен конструкцией

Лента имеет плавную, бесступенчатую затяжку - можно точно подобрать силу прижатия. После демонтажа хомут можно использовать повторно без потери функциональности.

Безопасность и стандарты

Изделие не имеет сертификатов, указанных в данных, однако выполнено в соответствии с требованиями к заземляющим устройствам, применяемым в промышленности. Соответствует принципам безопасности ГОСТ Р 50571 и ПУЭ для заземляющих соединений. Сглаженные кромки ленты исключают риск порезов при работе. Температурный диапазон позволяет применять в условиях повышенной пожарной нагрузки.

Преимущества

• Нержавеющая сталь AISI 201 обеспечивает длительную устойчивость к коррозии даже во влажной среде
• Червячная система затяжки даёт равномерное давление по всему периметру - контакт более надёжный, чем у обычных хомутов
• Поддерживает многократный монтаж и демонтаж без деформации
• Цинковое покрытие клеммы снижает переходное сопротивление и защищает от окисления
• Отсутствие острых кромок - безопаснее при обращении и монтаже

Ограничения применения

• Не подходит для труб с диаметром меньше 110 мм или больше 130 мм - не обеспечит герметичного контакта
• Не рекомендован для использования на пластиковых, композитных или неметаллических поверхностях - не создаёт электрический контакт
• Не предназначен для работы с токами выше номинальных значений заземления - не является токоведущим элементом высокой мощности
• АISI 201 менее коррозиестойкая, чем AISI 304/316 - в агрессивных химических средах возможна эрозия через несколько лет

Примеры использования

• Заземление стального трубопровода горячего водоснабжения в многоэтажном доме
• Подключение заземляющего провода к металлическому кожуху насосной станции на газокомпрессорной станции
• Обеспечение эквипотенциальной связи между фланцами трубопровода в нефтеперекачивающем узле
• Фиксация заземляющего провода к медному рукаву в системе теплоснабжения

Практические советы

• Перед установкой проверьте диаметр трубы штангенциркулем - точность важна для надёжного контакта
• Если труба покрыта краской или антикоррозийным слоем - зачистите место контакта до металла
• При использовании в сырых помещениях дополнительно смажьте контактную площадку токопроводящей пастой (например, ЛЭТ-94)
• Не используйте этот хомут вместо ответвительной муфты - он не заменяет соединительные устройства типа “орешек”
• Проверяйте состояние клеммы и ленты каждые 2–3 года - особенно в местах с высокой влажностью или химической активностью
