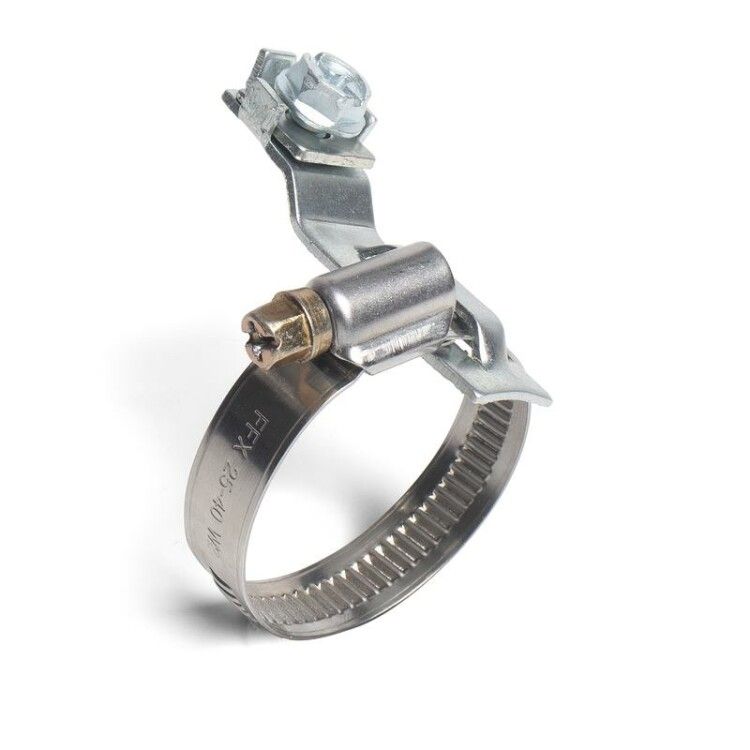

Хомут заземления УХЗ (100/120)/W2 (уп.3шт) Fortisflex 78517 КВТ

Хомут заземления УХЗ (80-120)/W2 от Fortisflex и КВТ предназначен для надёжного соединения заземляющего провода с металлическими поверхностями - трубами, металлорукавами или другими проводящими элементами. Этот хомут обеспечивает безопасное снятие электростатического потенциала и защищает оборудование и людей от поражения током.

Назначение и область применения

Хомут заземления УХЗ (80-120)/W2 используется для создания постоянного электрического контакта между заземляющим проводом и металлической конструкцией - например, стальной или медной трубой, металлорукавом, корпусом оборудования. Он применяется там, где важно устранить опасные потенциалы: на газопроводах, нефтепроводах, системах водоснабжения, в промышленных установках, на этажных щитах и в жилых домах.

Технические характеристики

• Диапазон зажима: 100–120 мм - подходит для труб и рукавов этого внешнего диаметра
• Поперечное сечение подключаемого провода: 6 мм2 - совместим с однопроволочными или многожильными заземляющими проводами такого сечения
• Материал ленты: нержавеющая сталь AISI 201 - устойчив к коррозии, сохраняет прочность в агрессивных средах
• Материал клеммы: оцинкованная сталь - обеспечивает хорошую проводимость и долговечность
• Ширина ленты: 12 мм - достаточна для равномерного распределения давления
• Толщина материала: 0,6 мм - баланс между гибкостью и механической прочностью
• Покрытие: гальваническое цинкование - защищает клемму от окисления
• Количество жил: одна - предназначена для подключения одного заземляющего провода
• Цвет: стальной - не требует окраски, соответствует промышленным стандартам

Совместимость и монтаж

Хомут заземления УХЗ (80-120)/W2 монтируется на круглые металлические поверхности с диаметром 100–120 мм. Подходит для стальных и медных труб, металлорукавов, даже если внутри них проходят газ, вода или другие среды. Для монтажа:

• Разведите ленту, поместите её вокруг трубы
• Установите клемму так, чтобы контакт был плотно прижат к металлу
• Подсоедините заземляющий провод сечением до 6 мм2 к клемме
• Затяните червячный механизм до упора - он работает плавно, без резких скачков

Не используйте инструменты с высоким крутящим моментом - достаточно ручного закручивания. Хомут можно демонтировать и переустанавливать несколько раз без потери герметичности контакта.

Особенности конструкции

Червячная система с оптимизированным углом резьбы обеспечивает равномерное распределение силы сжатия по всему периметру. Это снижает риск деформации трубы и гарантирует стабильный электрический контакт. Лента имеет сглаженные кромки - они не царапают руки и не повреждают поверхность трубы при установке. Благодаря этому хомут УХЗ (80-120)/W2 удобен как для профессионального монтажа, так и для работы в труднодоступных местах.

Преимущества

• Высокая коррозионная стойкость благодаря нержавеющей стали AISI 201
• Плавная, бесступенчатая затяжка - точная регулировка усилия
• Многократные циклы монтажа-демонтажа без потери функциональности
• Эргономичная форма - безопасна для оператора
• Надёжный контакт через оцинкованную клемму - минимизация переходного сопротивления

Ограничения применения

• Не подходит для труб с диаметром менее 100 мм или более 120 мм - возможен слабый контакт или перегрузка механизма
• Не рассчитан на использование в условиях постоянного погружения в воду - хотя материал устойчив к влаге, длительное воздействие воды может снизить срок службы клеммы
• Не следует применять на пластиковых или неметаллических поверхностях - хомут не создаёт электрический контакт без металла
• Запрещено использовать с проводами большего сечения, чем 6 мм2 - это может вызвать перегрев или плохой контакт

Примеры использования

• Заземление стального газопровода в котельной
• Присоединение заземляющего провода к медному трубопроводу системы отопления
• Обеспечение безопасности на насосной станции с металлическими кожухами
• Монтаж заземления на этажном распределительном щите в многоэтажном доме
• Создание контура заземления на нефтебазе - для снятия статических зарядов

Практические советы

• Перед установкой очистите поверхность трубы от краски, ржавчины и грязи - это повысит качество контакта
• Используйте только провода сечением 6 мм2 - больше нельзя, меньше допустимо, но может потребовать проверки сопротивления
• Проверьте контакт мультиметром после монтажа - сопротивление должно быть ниже 0,1 Ом
• При работе в агрессивной среде (например, на химзаводе) периодически осматривайте клемму на предмет окисления
• Хомут УХЗ (80-120)/W2 от Fortisflex и КВТ совместим с большинством стандартных заземляющих шин - легко интегрируется в существующие системы
