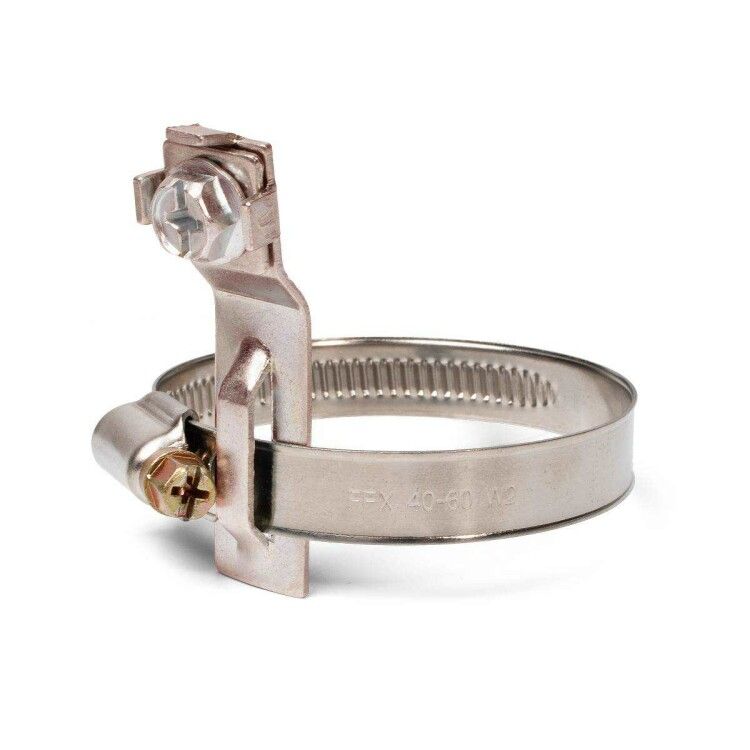

Хомут заземления из нержавеющей стали УХЗ (INOX) (110-130)/W2 - 83249 КВТ

Хомут заземления УХЗ (INOX) (110-130)/W2 от Fortisflex и КВТ предназначен для надёжного соединения заземляющего провода с металлической трубой или рукавом, обеспечивая безопасное снятие электростатического потенциала и защиту от удара током. Этот хомут используется там, где важны долговечность, герметичность и возможность многократного монтажа.

Назначение и область применения

Хомут заземления УХЗ (INOX) (110-130)/W2 служит для создания электрического контакта между заземляющим проводом (6 мм2) и металлической поверхностью - например, стальной или медной трубой, металлорукавом, емкостью или другим элементом, через который проходят газ, жидкость или кабель. Он предотвращает накопление статического электричества, защищает оборудование от импульсных помех и снижает риск поражения человека током.

Области применения: газовые и нефтепроводы, системы водоснабжения, промышленные установки, жилищное строительство, насосные станции, компрессорные помещения, объекты с взрывоопасными средами.

Технические характеристики

• Диапазон зажима: 110–130 мм - подходит для труб и рукавов этого внешнего диаметра
• Поперечное сечение подключаемого провода: 6 мм2 - совместим с одножильным медным или алюминиевым проводом указанного сечения
• Ширина ленты: 12 мм - обеспечивает достаточную площадь контакта для надёжного заземления
• Материал корпуса и клеммы: нержавеющая сталь AISI 201 - устойчив к коррозии, не требует дополнительного покрытия
• Цвет: стальной - натуральный цвет материала, без окраски
• Количество жил: одна - предназначена для подключения одного заземляющего провода
• Тип крепления: червячная передача - плавная, бесступенчатая затяжка

Совместимость и монтаж

Хомут заземления УХЗ (INOX) (110-130)/W2 монтируется на круглые металлические поверхности: стальные трубы, медные рукава, фланцы, бронированные каналы. Перед установкой необходимо удалить краску, ржавчину или изоляцию с места контакта - контакт должен быть установлен на чистый металл.

Провод заземления (6 мм2) заводится в клемму и фиксируется болтом. Хомут плотно обхватывает трубу, затем затягивается червячным механизмом до упора - усилие распределяется равномерно по всему периметру. Для демонтажа достаточно ослабить винт; конструкция рассчитана на многократное использование без потери прочности.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для заземляющих устройств в промышленных системах. Нержавеющая сталь AISI 201 обеспечивает электроизоляционную целостность и устойчивость к воздействию агрессивных сред. Сглаженные кромки ленты исключают риск порезов при работе. Прямой контакт с газом, водой и маслом не влияет на работоспособность.

Преимущества

• Устойчивость к коррозии благодаря материалу AISI 201 - срок службы выше, чем у обычных стальных хомутов
• Равномерное распределение давления за счёт оптимизированной резьбы червячного механизма - меньше риска деформации трубы
• Плавная регулировка - можно точно подобрать силу затяжки без инструментов высокого момента
• Можно использовать многократно - не теряет эластичность после демонтажа
• Не повреждает поверхность трубы - кромки ленты не царапают
• Подходит для монтажа в труднодоступных местах - компактная форма и минимальный радиус изгиба

Ограничения применения

• Не подходит для труб с диаметром менее 110 мм или более 130 мм - не обеспечит надёжного контакта
• Не рекомендован для использования на пластиковых, асбестоцементных или неметаллических поверхностях - требуется металлический контакт
• АISI 201 имеет меньшую коррозионную стойкость, чем AISI 304/316 - в агрессивных морских или химических средах возможна длительная деградация
• Максимальное сечение провода - 6 мм2; большие провода не войдут в клемму

Примеры использования

• Заземление стального газопровода в частном доме - хомут крепится к трубе, к клемме подсоединён медный провод 6 мм2, ведущий к контуру заземления
• Электрооборудование на нефтебазе: хомут закреплён на медном рукаве, подводящем масло к насосу, чтобы снять статическое напряжение
• Воздушные магистрали в цеху: хомут используется для заземления стальной трубы, по которой движется сжатый воздух, предотвращая искры

Практические советы

• Перед установкой зачистите место контакта на трубе до блеска - даже тонкая плёнка оксидов снижает проводимость
• Выбирайте хомут с запасом по диаметру: если труба 125 мм, лучше взять модель (110–130 мм), а не близкую по границе
• Не используйте смазку на резьбе червяка - она может собирать пыль и снижать точность затяжки
• Проверяйте контакт мультиметром после монтажа: сопротивление между трубой и заземляющим проводом должно быть ниже 0,1 Ом
• При замене старого хомута - проверьте состояние самой трубы: коррозия под хомутом может быть скрытой
