Хомут заземления из нержавеющей стали УХЗ (INOX) (80-100)/W2 - 83247 КВТ

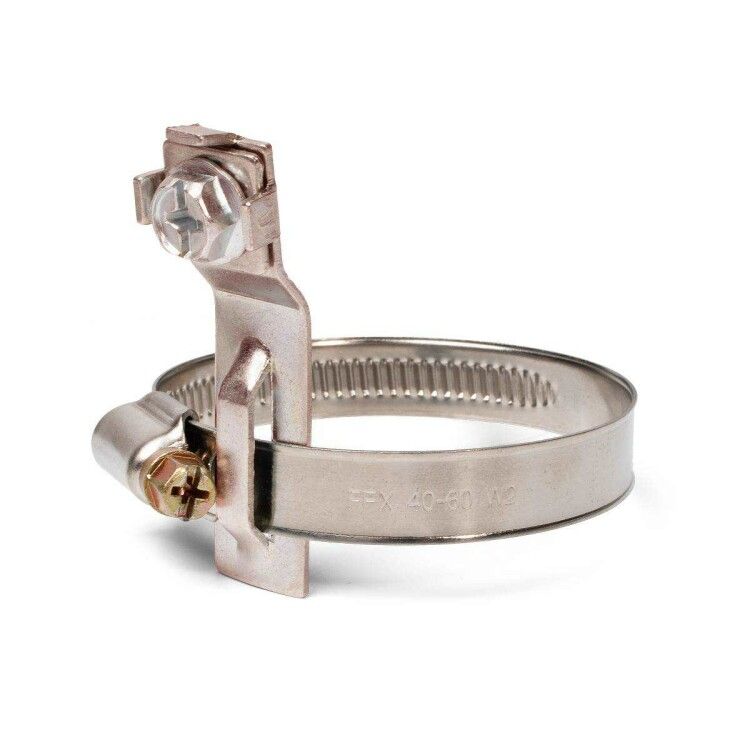

Хомут заземления УХЗ (INOX) (80-100)/W2 от Fortisflex и КВТ предназначен для надежного соединения заземляющего провода с металлической трубой или рукавом, обеспечивая безопасное снятие электростатического потенциала и защиту от удара током. Этот хомут используется там, где важны долговечность, герметичность и возможность многократного монтажа.

Назначение и область применения

Хомут заземления УХЗ (INOX) (80-100)/W2 служит для создания электрического контакта между заземляющим проводом и металлической конструкцией - например, стальной или медной трубой, металлорукавом, емкостью или каналом, через который проходят жидкости или газы. Он предотвращает накопление статического электричества, защищает оборудование от импульсных помех и снижает риск поражения человека током.

Области применения: газовые и нефтепроводы, системы водоснабжения и канализации, промышленные установки, насосные станции, жилищное строительство, особенно в местах с повышенными требованиями к безопасности и коррозийной стойкости.

Технические характеристики

• Диапазон зажима: 80–100 мм - подходит для труб и рукавов этого внешнего диаметра
• Поперечное сечение подключаемого провода: 6 мм2 - совместим с одножильным медным или алюминиевым проводом указанного сечения
• Количество жил: одна - предназначено для подключения одного заземляющего провода
• Материал корпуса и клеммы: нержавеющая сталь AISI 201 - устойчив к коррозии, но менее прочен, чем AISI 304/316
• Ширина ленты: 12 мм - обеспечивает достаточную площадь контакта для равномерного распределения давления
• Цвет: стальной - натуральный цвет нержавейки, без покрытий
• Тип крепления: червячная передача - плавная, бесступенчатая регулировка затяжки

Совместимость и монтаж

Хомут заземления УХЗ (INOX) (80-100)/W2 монтируется на трубу или металлорукав диаметром от 80 до 100 мм. Перед установкой необходимо зачистить поверхность трубы от краски, ржавчины или оксидов - контакт должен быть установлен на чистый металл. Заземляющий провод (6 мм2) фиксируется в клемме хомута болтом; после этого хомут плотно обхватывает трубу и затягивается ключом до упора.

Рекомендуется использовать шестигранник или торцевой ключ подходящего размера для равномерной затяжки. Хомут можно демонтировать и переустанавливать несколько раз без потери функциональности благодаря прочному червячному механизму.

Безопасность и стандарты

Изделие соответствует требованиям к электроустановкам для защиты от поражения электрическим током. Хотя явного указания на ГОСТ или IEC нет, конструктивно он реализует принципы, предусмотренные нормами для заземляющих устройств. Применение в опасных средах (газ, нефть) допустимо при соблюдении требований взрывозащиты и отсутствии открытого пламени или высоких температур.

Преимущества

• Устойчивость к коррозии благодаря материалу AISI 201 - подходит для влажных и агрессивных сред
• Плавная бесступенчатая затяжка - точная регулировка силы прижатия без риска перегрузки
• Сглаженные кромки ленты - исключают травмы при монтаже и не повреждают поверхность трубы
• Поддержка многократного монтажа и демонтажа - экономически выгодно при обслуживании систем
• Высокий предельный момент затяжки - обеспечивают надежный контакт даже при вибрациях

Ограничения применения

• Не подходит для труб диаметром меньше 80 мм или больше 100 мм - требуется другой размер хомута
• Материал AISI 201 имеет меньшую коррозионную стойкость по сравнению с AISI 304 или 316 - не рекомендован для постоянного контакта с морской водой или соляными растворами
• Не предназначен для работы при температурах выше +150 C - возможна потеря механической прочности
• Не следует применять на пластиковых или неметаллических поверхностях - контакт невозможен

Примеры использования

• Заземление стального газопровода в частном доме с использованием медного провода 6 мм2
• Подключение заземляющего провода к медному теплообменнику в системе отопления
• Фиксация заземления на трубопроводе в нефтебазе с внутренним диаметром 90 мм
• Электроизмерительные устройства на насосной станции, где важно минимизировать электромагнитные помехи

Практические советы

• Перед установкой всегда зачищайте место контакта на трубе до металлического блеска - это гарантирует минимальное переходное сопротивление
• Проверьте, чтобы заземляющий провод был правильно закреплен в клемме - слабый контакт вызывает нагрев и отказ
• Не используйте смазку или антикоррозийные составы на месте контакта - они нарушают электропроводность
• При замене старого хомута проверьте состояние самой трубы - коррозия может сделать ее слишком тонкой для надежного крепления
• Для систем с вибрацией дополнительно закрепите провод вблизи хомута, чтобы избежать усталостного разрушения
