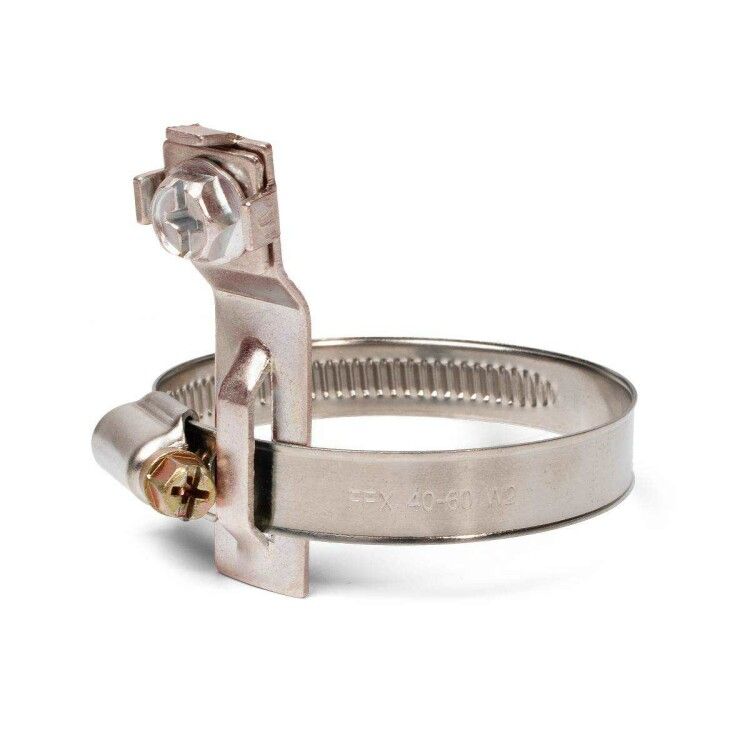

Хомут заземления из нержавеющей стали УХЗ (INOX) (100-120)/W2 - 83248 КВТ

Хомут заземления УХЗ (INOX) (100-120)/W2 от Fortisflex и КВТ предназначен для надёжного соединения заземляющего провода с металлической трубой или рукавом, обеспечивая безопасное снятие электростатического потенциала и защиту от удара током. Этот хомут используется там, где важны долговечность, коррозионная стойкость и возможность многократного монтажа.

Назначение и область применения

Хомут заземления УХЗ (INOX) (100-120)/W2 применяется для создания электрического контакта между заземляющим проводом и металлической конструкцией - например, стальной или медной трубой, металлорукавом, емкостью или каналом, через который проходят газ, жидкость или кабели. Он снижает риск возникновения статического заряда, защищает оборудование от импульсных помех и предотвращает опасность поражения электрическим током.

Подходит для установки в условиях повышенной влажности, агрессивных сред и на объектах с высокими требованиями к безопасности: газовые и нефтепроводы, насосные станции, системы вентиляции, промышленные участки, жилые дома с металлическими коммуникациями.

Технические характеристики

• Диапазон зажима: 100–120 мм - подходит для труб и рукавов с внешним диаметром в этом интервале
• Поперечное сечение подключаемого провода: 6 мм2 - совместим с одножильным медным или алюминиевым проводом указанного сечения
• Ширина ленты: 12 мм - обеспечивает достаточную площадь контакта для надёжного заземления
• Материал корпуса и клеммы: нержавеющая сталь AISI 201 - устойчив к коррозии, не требует дополнительного покрытия
• Цвет: стальной - натуральный цвет материала, без окраски
• Количество жил: одна - предназначена для подключения одного заземляющего провода
• Тип крепления: червячная передача - плавная, бесступенчатая затяжка

Совместимость и монтаж

Хомут заземления УХЗ (INOX) (100-120)/W2 монтируется на круглую металлическую поверхность - трубу, рукав, фланец. Перед установкой необходимо:

• Убедиться, что диаметр трубы попадает в диапазон 100–120 мм
• Очистить место крепления от краски, ржавчины и грязи - контакт должен быть на чистом металле
• Зачистить конец заземляющего провода (6 мм2) и плотно закрепить его в клемме хомута
• Равномерно затянуть червячный механизм до плотного прилегания - не требуется применение силы, достаточно обычного ключа

Не требует сверления или специальных инструментов. Подходит для монтажа в труднодоступных местах благодаря компактной форме.

Особенности конструкции

Червячный механизм хомута УХЗ (INOX) (100-120)/W2 имеет оптимизированный профиль резьбы, обеспечивающий равномерное распределение давления по всему периметру. Это исключает деформацию трубы и гарантирует стабильный электрический контакт даже после длительной эксплуатации. Лента сглажена по краям - не царапает руки и не повреждает поверхность трубы при установке. Конструкция рассчитана на многократные демонтаж и повторную сборку без потери прочности крепления.

Преимущества

• Высокая коррозионная стойкость благодаря материалу AISI 201 - не ржавеет в сырых и агрессивных средах
• Плавная регулировка затяжки - точная адаптация к любому диаметру в заданном диапазоне
• Можно использовать повторно - не теряет герметичность и контакт при демонтаже
• Электрическая проводимость сохраняется за счёт цельнометаллической конструкции (нет пластиковых элементов)
• Не требует обслуживания - работает без замены деталей годами

Ограничения применения

• Не подходит для труб с диаметром меньше 100 мм или больше 120 мм - не обеспечит плотного контакта
• Не рекомендован для использования на алюминиевых или неметаллических поверхностях - контакт возможен только с проводящим металлом
• АISI 201 менее устойчив к хлоридам, чем AISI 316 - не следует применять в морской среде или рядом с соляными растворами
• Не предназначен для работы под высоким механическим давлением - не является конструктивным элементом, только заземляющим

Примеры использования

• Заземление стального газопровода в частном доме
• Подключение заземляющего провода к медному теплообменнику в системе отопления
• Обеспечение электробезопасности на насосной станции с металлическими трубопроводами
• Создание контура заземления на промышленном конвейере с металлоконструкциями
• Фиксация заземляющего провода к металлорукаву, защищающему кабель в подвале

Практические советы

• Перед установкой проверьте внутренний диаметр трубы - он должен соответствовать заявленному диапазону 100–120 мм
• Используйте только провод сечением 6 мм2 - более толстый не войдёт в клемму, более тонкий - не обеспечит нужную проводимость
• При монтаже на старую трубу удалите слой краски и ржавчины в месте контакта - иначе сопротивление будет слишком высоким
• Проверяйте контакт мультиметром после установки - сопротивление должно быть ниже 0,1 Ом
• При необходимости замены хомута - можно снять и переустановить его на другую трубу без потери функциональности
