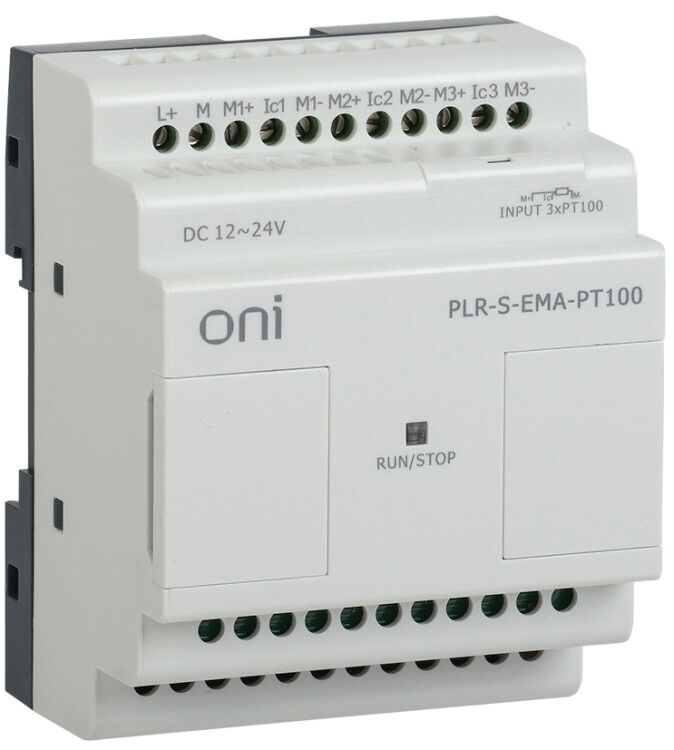

Логическое реле PLR-S. 3 RTD серии ONI | PLR-S-EMA-PT100 IEK

Логическое реле PLR-S. 3 RTD серии ONI — модуль расширения для трёх датчиков сопротивления PT100, предназначенный для работы совместно с контроллерами серии ONI PLR-S. Обеспечивает точное измерение температуры через винтовые клеммы и монтируется на DIN-рейку.

Назначение и область применения

Логическое реле PLR-S. 3 RTD серии ONI используется для подключения трёх термометров сопротивления типа PT100 к основному логическому реле ONI PLR-S. Он расширяет возможности системы контроля температуры, позволяя получать аналоговые сигналы от датчиков и передавать их в программную логику контроллера. Применяется в системах автоматизации, где требуется мониторинг температуры: тепловые щиты, печи, холодильные установки, системы вентиляции и технологические линии с жесткими требованиями к точности измерений.

Технические характеристики

• Количество аналоговых входов: 3 (для датчиков PT100)
• Напряжение питания: 24 В постоянного тока (работает в диапазоне 12–24 В DC)
• Тип подключения: винтовые клеммы
• Способ монтажа: на DIN-рейку или напрямую на монтажную плату
• Диапазон рабочих температур: от -20 до +55 °C
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и влаги)
• Гарантийный срок: 12 месяцев
• Тип устройства: модуль расширения, не является самостоятельным контроллером

Совместимость и монтаж

Логическое реле PLR-S. 3 RTD серии ONI работает исключительно в паре с базовыми устройствами серии ONI PLR-S. Подключение осуществляется через шлейфовый интерфейс к основному контроллеру. Монтаж выполняется на стандартной DIN-рейке шириной 35 мм. Для подключения датчиков PT100 используются винтовые зажимы — необходимо зачищать провода на 8–10 мм и плотно затягивать клеммы. Кабели должны быть экранированными, особенно при длинных линиях, чтобы минимизировать помехи. Устройство не имеет выходов — все данные передаются в основной контроллер для обработки.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для промышленного оборудования класса IP20. Работает в рамках норм IEC 61131-2 для PLC-устройств. Не предназначен для установки во взрывоопасных средах, в условиях повышенной влажности или воздействия воды. Отсутствие сертификатов ATEX, UL или CE для опасных зон — важное ограничение.

Преимущества

• Поддержка трёх PT100 одновременно — позволяет контролировать несколько точек без внешних преобразователей
• Высокая точность измерения благодаря специализированному входу для терморезисторов
• Простая интеграция с существующими системами ONI PLR-S без изменения прошивки
• Надёжное винтовое подключение снижает риск потери контакта при вибрациях
• Работает при низких температурах — подходит для холодных цехов и уличных щитов

Ограничения применения

• Не работает автономно — требует наличия базового контроллера ONI PLR-S
• Нет аналоговых выходов — не управляет исполнительными механизмами напрямую
• Защита IP20 запрещает использование в сырых, пыльных или открытых помещениях
• Не поддерживает другие типы датчиков (например, thermocouple, 4–20 мА)
• Питание только от постоянного тока — нельзя использовать с переменным напряжением

Примеры использования

• Контроль температуры в трёх камерах холодильной установки
• Измерение нагрева спиральных теплообменников в системе отопления
• Мониторинг температуры подшипников на трёх двигателях в одной линии
• Автоматизация сушильной камеры с тремя контрольными точками

Практические советы

• Перед подключением проверьте сопротивление каждого PT100 — оно должно быть около 100 Ом при 0 °C
• Используйте двухжильные или трёхжильные кабели с экраном; экран заземляйте только на стороне контроллера
• Не прокладывайте кабели от датчиков рядом с силовыми линиями — это вызывает помехи в сигнале
• При использовании в условиях колебаний температуры убедитесь, что окружающая среда остаётся в пределах -20…+55 °C
• Запомните: этот модуль — только расширение ввода. Все алгоритмы, пороги и логика задаются в основном устройстве ONI PLR-S
