Логическое реле PLR-S. 4AI серии ONI | PLR-S-EMA-0400 IEK

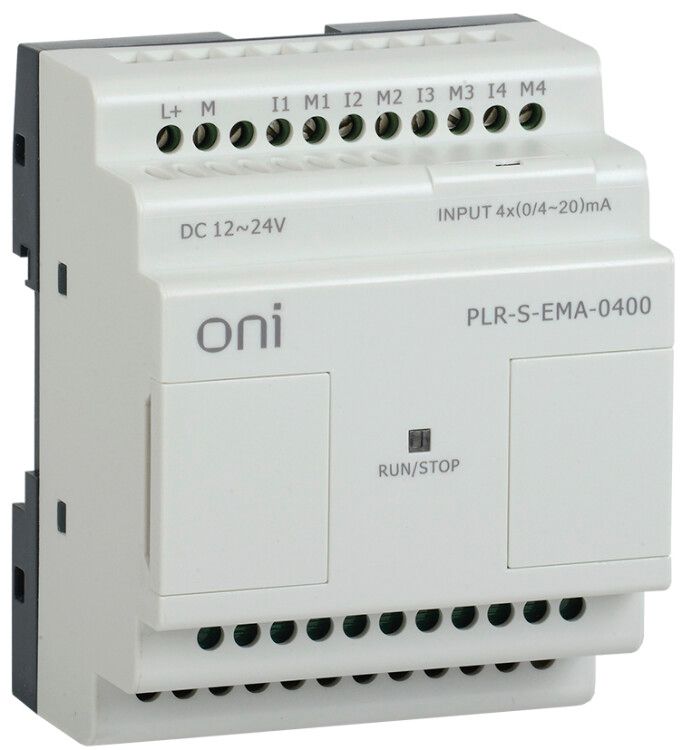

Реле логическое PLR-S 4AI серии ONI - модуль расширения с четырьмя аналоговыми входами, предназначенный для работы в составе контроллеров ONI PLR-S. Увеличивает количество доступных сигналов 0/4–20 мА, обеспечивая гибкую интеграцию датчиков давления, уровня, температуры и других аналоговых устройств в систему автоматизации на DIN-рейке.

Назначение и область применения

PLR-S 4AI используется для подключения аналоговых датчиков к программируемому логическому реле ONI PLR-S. Модуль позволяет расширить возможности системы за счёт приема сигналов от устройств, выдающих токовый сигнал 0/4–20 мА - например, датчиков давления, расхода, уровня жидкости или температуры. Применяется в системах автоматизации промышленного оборудования: насосных станциях, вентиляционных установках, конвейерах, системах управления технологическими процессами.

Технические характеристики

• Количество аналоговых входов: 4 канала (0/4–20 мА)
• Напряжение питания: 24 В постоянного тока (работает в диапазоне 12–24 В DC)
• Выходы: отсутствуют - модуль только принимает сигналы, не формирует управляющие
• Способ подключения: винтовые зажимы для проводов
• Степень защиты: IP20 - защита от прикосновений и ограниченной пыли, не предназначен для открытых помещений или влажной среды
• Рабочий температурный диапазон: от -20 C до +55 C
• Способ монтажа: на DIN-рейку или монтажную плату
• Гарантия: 12 месяцев

Совместимость и монтаж

PLR-S 4AI совместим исключительно с контроллерами серии ONI PLR-S. Он подключается напрямую к шине расширения этих устройств - не требует внешнего питания или коммуникаций. Для монтажа достаточно закрепить модуль на стандартной DIN-рейке 35 мм и подключить сигнальные провода к винтовым клеммам. Подключение осуществляется однопроводным способом: каждый из 4 входов принимает один провод от датчика, второй провод от датчика идёт на общий контур (обычно GND или COM). Обязательно соблюдать полярность при подключении питания - минус (-) и плюс (+) должны соответствовать маркировке на корпусе.

Безопасность и стандарты

PLR-S 4AI сертифицирован в соответствии с требованиями безопасности для промышленного электрооборудования. Соответствует нормам EN 61131-2 для программируемых логических контроллеров. Защита IP20 предполагает использование только внутри электрощитов или закрытых корпусов, где исключён контакт с водой, пылью и механическими повреждениями.

Преимущества

• Увеличивает функциональность контроллеров ONI PLR-S без замены основного устройства
• Поддерживает два стандарта аналоговых сигналов: 0–20 мА и 4–20 мА - универсальность для большинства промышленных датчиков
• Простой монтаж на DIN-рейку - не требуется сверление или дополнительные крепления
• Низкий энергопотребление - работает от того же источника, что и основной контроллер

Ограничения применения

• Не поддерживает цифровые (дискретные) входы - только аналоговые сигналы 0/4–20 мА
• Не имеет выходов - не может управлять нагрузками напрямую, только передаёт данные в контроллер
• Запрещено использовать вне герметичных щитов - IP20 не защищает от влаги, брызг и пыли
• Не совместим с другими сериями контроллеров - только с ONI PLR-S
• Не рекомендовано применение при температурах ниже -20 C и выше +55 C - возможны сбои в работе

Примеры использования

• Автоматизация насосной станции: подключение датчика уровня воды (4–20 мА) для запуска/останова насоса
• Контроль температуры в теплице: четыре датчика температуры воздуха подключаются к PLR-S 4AI, данные передаются в контроллер для регулировки вентиляторов
• Система контроля давления в трубопроводе: датчики давления на нескольких участках подключены через PLR-S 4AI к единому контроллеру

Практические советы

• Перед подключением проверьте тип сигнала датчика - он должен быть именно токовым (0/4–20 мА), а не напряжением (0–10 В)
• Используйте экранированные кабели для аналоговых сигналов, особенно при длинных трассах (>10 м), чтобы избежать помех
• Обязательно заземлите экран кабеля в одной точке - обычно на стороне контроллера
• При использовании датчиков с выходом 4–20 мА убедитесь, что они работают в активном режиме (ток формируется самим датчиком), иначе потребуется внешний источник питания
• При проектировании системы учтите, что PLR-S 4AI занимает место на DIN-рейке - планируйте достаточное пространство рядом с основным контроллером
