Логическое реле PLR-S. 8DI/8DO серии ONI | PLR-S-EMD-0808 IEK

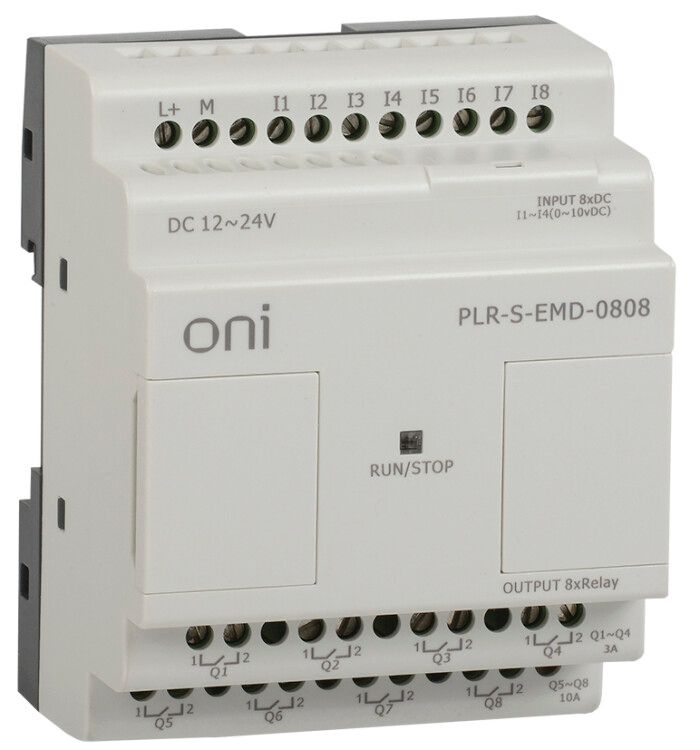

Логическое реле PLR-S. 8DI/8DO серии ONI, ГСИ — модуль расширения для систем автоматизации, позволяющий увеличить количество цифровых и аналоговых входов/выходов программируемого логического реле ONI PLR-S. Подходит для установки на DIN-рейку и работает от напряжения 12–24 В постоянного тока.

Назначение и область применения

Логическое реле PLR-S. 8DI/8DO серии ONI, ГСИ используется для расширения функционала основного контроллера ONI PLR-S. Он добавляет 8 цифровых входов и 8 релейных выходов. Четыре из входов можно перенастроить на работу как аналоговые (0–10 В постоянного тока), что позволяет подключать датчики температуры, давления или уровней. Устройство применяется в системах управления станками, конвейерами, освещением, вентиляцией и другим оборудованием, где требуется гибкое управление сигналами.

Технические характеристики

• Напряжение питания: 12–24 В постоянного тока (работает стабильно в этом диапазоне)
• Цифровые входы: 8 шт. (из них 4 могут работать как аналоговые входы 0–10 В DC)
• Цифровые выходы: 8 шт. — релейные, максимальный коммутируемый ток — 10 А на каждый контакт
• Аналоговые входы: 0 (по умолчанию), но 4 цифровых входа поддерживают режим аналогового считывания
• Аналоговые выходы: 0
• Степень защиты: IP20 — защищён от прикосновений к токоведущим частям и от крупной пыли, но не предназначен для открытой среды
• Рабочий температурный диапазон: от –20 °C до +55 °C
• Способ монтажа: на DIN-рейку или на монтажную плату
• Гарантия: 12 месяцев
• Поддержка наращивания: да — возможно подключение нескольких модулей к одному контроллеру

Совместимость и монтаж

Логическое реле PLR-S. 8DI/8DO серии ONI, ГСИ совместимо исключительно с программируемыми логическими реле серии ONI PLR-S. Для подключения используется специальный шлейфовый разъём — не требует внешних проводов между устройствами. Монтаж осуществляется на стандартную DIN-рейку шириной 35 мм. Также возможна фиксация на монтажной плате с помощью винтов. Каждый релейный выход имеет механический замок контакта — предотвращает самопроизвольное отсоединение при вибрациях.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для промышленного оборудования. Степень защиты IP20 обеспечивает безопасность при работе внутри щитов. Отсутствие интерфейсов PROFINET, Industrial Ethernet и USB указывает на то, что модуль не предназначен для сетевой интеграции — он работает только как расширение через внутреннюю шину контроллера ONI PLR-S.

Преимущества

• Гибкость: 4 входа можно использовать как цифровые или аналоговые — экономит место и снижает необходимость в дополнительных модулях
• Высокая коммутационная способность: релейные выходы рассчитаны на 10 А — подходят для управления двигателями, нагревателями, светильниками
• Поддержка наращивания: можно подключить несколько таких модулей к одному контроллеру для масштабирования системы
• Простота установки: монтаж на DIN-рейку занимает менее минуты, не требует инструментов

Ограничения применения

• Не предназначено для работы вне закрытых щитов — IP20 не защищает от влаги, брызг и пыли
• Не поддерживает сетевые протоколы (PROFINET, Ethernet) — нельзя подключить напрямую к HMI или SCADA-системам без основного контроллера
• Работает только с контроллерами серии ONI PLR-S — несовместимо с другими брендами или моделями
• Аналоговые входы требуют точной настройки в прошивке контроллера — не все программы по умолчанию активируют этот режим

Примеры использования

• Автоматизация цеха: управление 8 насосами или клапанами через релейные выходы, контроль уровня жидкости через аналоговый вход
• Система освещения: включение/выключение групп светильников по расписанию, с датчиками движения на цифровых входах
• Конвейерная линия: счёт деталей через импульсные датчики на цифровых входах, запуск приводов через релейные выходы
• Теплообменники: регулирование температуры по сигналу термодатчика (0–10 В) на одном из переопределённых входов

Практические советы

• Перед первым запуском проверьте, включены ли аналоговые входы в настройках контроллера — по умолчанию они работают как цифровые
• При подключении нагрузки выше 5 А рекомендуется использовать дополнительные контакторы — продлит срок службы реле
• Убедитесь, что питание стабильно — скачки напряжения ниже 12 В или выше 24 В могут вызвать сбои
• При наращивании нескольких модулей соблюдайте порядок подключения — первый модуль должен быть ближе всего к основному контроллеру
• Для удобства обслуживания помечайте клеммы: цифровые входы, аналоговые входы, релейные выходы — особенно при смешанном применении
