Логическое реле PLR-S. CPU0804 серии ONI | PLR-S-CPU-0804 IEK

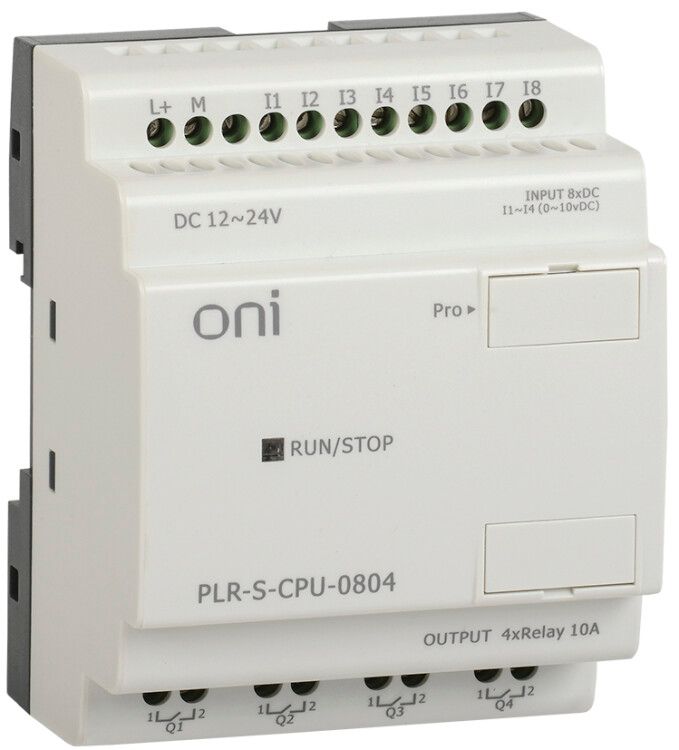

Реле логическое PLR-S CPU0804 серии ONI — это компактный программируемый контроллер в модульном исполнении, предназначенный для автоматизации простых технологических процессов на DIN-рейке. Устройство сочетает функции логического реле с возможностью программирования, что делает его удобной альтернативой ПЛК в задачах средней сложности. Артикул plr-s-cpu-0804 подходит для установки в щитах управления станков, конвейеров и систем освещения.

Назначение и область применения

PLR-S CPU0804 используется там, где требуется гибкая логика управления без необходимости в полноценном ПЛК. Подходит для автоматизации: малых производственных линий, систем вентиляции, насосных станций, светотехники, бытовых и промышленных щитов. Устройство заменяет комбинированные схемы на реле времени и контакторах, снижая количество аппаратов и упрощая диагностику.

Технические характеристики

• Напряжение питания: 12–24 В постоянного тока (работает от батарей, выпрямителей, источников UPS)
• Цифровые входы: 8 шт. (из них 4 можно перенастроить на аналоговые входы 0…10 В DC)
• Аналоговые входы: до 4 шт. (при переопределении цифровых)
• Релейные выходы: 4 шт. с коммутацией до 10 А на каждый
• Интерфейсы: один порт RS-232 для подключения ПК или HMI
• Поддержка протокола MODBUS RTU — для связи с другими устройствами
• Встроенная система часов реального времени (RTC) — для тайминга событий
• Память: 0,512 Кбайт — хватает для 64 программных блоков (например, последовательностей, условий, задержек)
• Защита: IP20 — только внутри закрытого щита
• Рабочая температура: от –20 °C до +55 °C
• Способ монтажа: на DIN-рейку 35 мм
• Гарантия: 12 месяцев

Совместимость и монтаж

PLR-S CPU0804 монтируется на стандартную DIN-рейку. Для подключения используются винтовые зажимы на передней панели. Кабельные соединения — одножильные провода сечением до 2,5 мм². Устройство не имеет слотов для расширения — нельзя подключить дополнительные модули ввода/вывода. Все функции реализуются за счёт встроенных 8 входов и 4 выходов. Программирование осуществляется через RS-232 с помощью ПО ONI Logic Editor.

Безопасность и стандарты

PLR-S CPU0804 соответствует требованиям безопасности для оборудования низкого напряжения. Защита IP20 исключает использование вне электрошкафа — попадание пыли, влаги или доступ к токоведущим частям недопустим. Работа при температурах ниже –20 °C или выше +55 °C может вызвать сбои или повреждение микросхем.

Преимущества

• Замена нескольких реле и таймеров одним устройством — экономия места и уменьшение числа точек отказа
• Возможность использовать 4 цифровых входа как аналоговые — гибкость при проектировании
• MODBUS позволяет интегрировать PLR-S CPU0804 в системы сбора данных
• Встроенные RTC и возможность создания 64 программных блоков позволяют реализовать сложные алгоритмы без внешних элементов
• Низкий уровень энергопотребления — подходит для автономных систем

Ограничения применения

• Нет аналоговых выходов — нельзя регулировать скорость двигателей или яркость света напрямую
• Не поддерживаются модули расширения — нельзя увеличить число входов/выходов
• Память ограничена — не подходит для проектов с сотнями логических операций или сложными математическими расчетами
• Отсутствие Ethernet и USB — связь только через RS-232, требует переходника для современных компьютеров
• IP20 — нельзя применять во влажных, пыльных или открытых помещениях

Примеры использования

• Автоматический контроль работы вентилятора: включение при превышении температуры по сигналу с термодатчика (0–10 В) и выключение после паузы 5 минут
• Управление освещением цеха: включение по расписанию (через RTC) и отключение при наличии движения (по сигналу с датчика)
• Система аварийного отключения насоса: при превышении давления (аналоговый сигнал) — отключение через релейный выход
• Последовательный запуск трёх станков с выдержкой между включениями — реализуется одной программой

Практические советы

• Перед монтажом проверьте тип сигнала на входах: цифровой (24 В) или аналоговый (0–10 В) — они взаимозаменяемы, но требуют настройки в ПО
• Для надёжной работы используйте фильтрованный источник питания 24 В DC — скачки напряжения могут сбивать программу
• RS-232 работает на скорости 9600 бод — убедитесь, что ваш ПК или терминал поддерживают этот режим
• Не забудьте сохранить программу после загрузки — при потере питания она остаётся в памяти, но при сбросе контроллера может потребоваться повторная загрузка
• При проектировании учтите, что все 4 релейных выхода — механические; не подходят для частого включения/выключения светодиодных нагрузок — лучше использовать твердотельные реле
