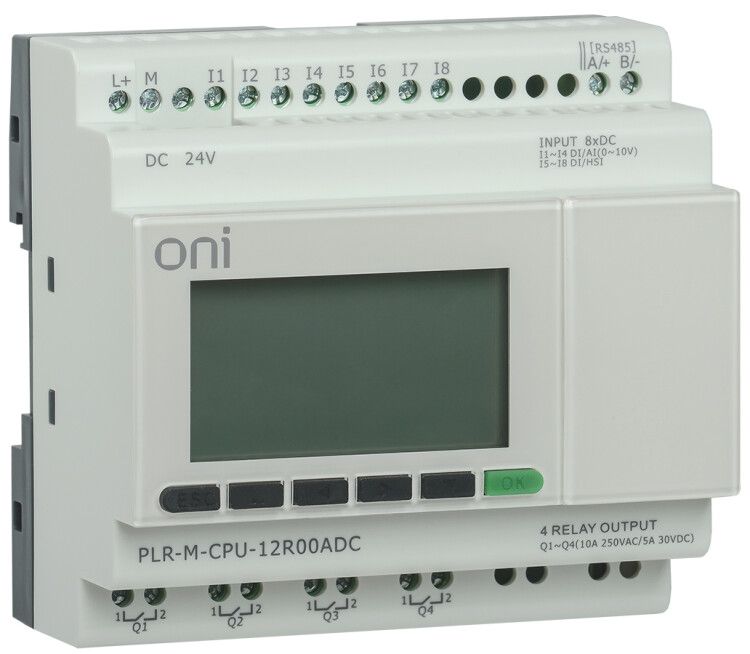

Контроллер программируемый логический (микро ПЛК) PLR-M. CPU DI08/DO04(R) 24В DC ONI PLR-M-CPU-12R00ADC IEK

Программируемый логический контроллер (микро ПЛК) PLR-M. CPU DI08/DO04(R) 24В DC от бренда ONI (IEK) - компактное устройство для управления автоматизированного оборудования с интегрированным экраном, 8 дискретными входами и 4 релейными выходами. Подходит для задач средней сложности на промышленных объектах, где важна надёжная связь и гибкое программирование.

Назначение и область применения

Программируемый логический контроллер (микро ПЛК) PLR-M. CPU DI08/DO04(R) 24В DC предназначен для управления технологическими процессами в условиях промышленной среды. Он работает как автономный управляющий элемент или как часть распределённой системы. Применяется в системах автоматизации станков, конвейеров, насосных установок, систем вентиляции и освещения. Благодаря поддержке нескольких промышленных протоколов, легко интегрируется в существующие сети.

Технические характеристики

• Напряжение питания: 20,4–28,8 В постоянного тока (24 В DC - номинал)
• Цифровые входы: 8 шт. - 4 из них поддерживают сигнал 0–10 В (аналоговый режим), 4 работают как высокоскоростные счетчики до 60 кГц
• Выходы: 4 релейных (коммутируемые контакты, рассчитаны на переменный и постоянный ток)
• Аналоговые выходы: отсутствуют
• Интерфейсы связи: 2×RS-485, 1×Ethernet (Industrial Ethernet), 1×RS-232
• Протоколы: Modbus RTU/TCP/ASCII, MQTT, EtherNet/IP
• Память программы: 4,096 Кбайт
• Экран: интегрированный дисплей для локального отображения состояния и настройки
• Расширение: поддерживает модули расширения ONI PLR-S - позволяет увеличивать количество I/O точек
• Архивация данных: возможность записи событий и значений на SD-карту
• Макс. количество адресных точек: до 280 цифровых, до 102 аналоговых (при использовании модулей расширения)

Совместимость и монтаж

Программируемый логический контроллер (микро ПЛК) PLR-M. CPU DI08/DO04(R) 24В DC имеет модульную конструкцию и монтируется на DIN-рейку или на стену с помощью кронштейнов. Для подключения используются винтовые зажимы на клеммах. Устройство совместимо с модулями расширения ONI PLR-S - они позволяют добавить цифровые/аналоговые входы/выходы, термопары, импульсные счётчики и другие функции. Электрическая схема подключения указана в руководстве пользователя; важно соблюдать полярность при подключении 24 В DC.

Безопасность и стандарты

Устройство соответствует требованиям промышленной электромагнитной совместимости (EMC) и защищено от перепадов напряжения. Поддержка протоколов Modbus и MQTT обеспечивает безопасную передачу данных в сетях с авторизацией. Отсутствие встроенной защиты IP-класса означает, что корпус не является герметичным - требуется установка в щите или защищённом месте. Работа с SD-картой требует использования сертифицированных карт класса A1/A2 для надёжной архивации.

Преимущества

• Интегрированный экран снижает необходимость в внешних HMI-устройствах для базовой диагностики
• Четыре входа с частотой до 60 кГц позволяют точно считывать импульсы с энкодеров, датчиков потока или тактируемых механизмов
• Поддержка трёх основных промышленных протоколов (Modbus, EtherNet/IP, MQTT) упрощает интеграцию с SCADA, облачными платформами и PLC других производителей
• Возможность расширения через модули ONI PLR-S даёт гибкость при изменении требований к системе
• SD-карта для архивирования данных позволяет хранить журналы событий без необходимости подключения к ПК

Ограничения применения

• Отсутствие аналоговых выходов - нельзя напрямую регулировать давление, температуру или скорость двигателей через этот контроллер
• Не предназначена для работы во взрывоопасных зонах - не имеет соответствующих взрывозащитных сертификатов
• Максимальная частота входов 60 кГц действует только на четыре специализированных канала; остальные 4 входа работают как обычные дискретные (до ~1 кГц)
• Память 4 Кбайт ограничивает сложность логических алгоритмов - не подходит для крупных проектов с сотнями переменных и сложной математикой
• Нет встроенного UPS - при отключении питания данные в оперативной памяти теряются, если не используется SD-карта для сохранения состояния

Примеры использования

• Автоматизация линии розлива жидкостей: управление клапанами, контроль уровня по аналоговым сигналам 0–10 В, учёт объема по импульсам с расходомера
• Система вентиляции: включение/выключение вентиляторов по таймеру, управление по температуре (через внешние датчики с RS-485)
• Контроль движения конвейера: счёт импульсов с энкодера, остановка при достижении заданной длины, отправка данных в SCADA через Ethernet
• Управление освещением на складе: включение света по датчику движения + архивация времени работы на SD-карте

Практические советы

• При подключении четырёх аналоговых входов (0–10 В) убедитесь, что источник сигнала имеет низкий импеданс - иначе возникнут погрешности
• Для высокочастотных входов (до 60 кГц) используйте экранированные кабели и заземлите экран на одной стороне
• Перед первым запуском настройте время и дату через экран - это необходимо для корректной временной метки в архивах
• Для удалённого доступа используйте Ethernet-порт с Modbus TCP/MQTT - подключайте контроллер к локальной сети, а не напрямую к Интернету без фаервола
• При использовании модулей расширения учитывайте максимальное количество адресных точек (280 цифровых / 102 аналоговых) - не превышайте предел
• Заранее подготовьте SD-карту формата FAT32, объёмом до 32 Гб - рекомендовано использовать карты с высокой надёжностью (например, SanDisk High Endurance)
