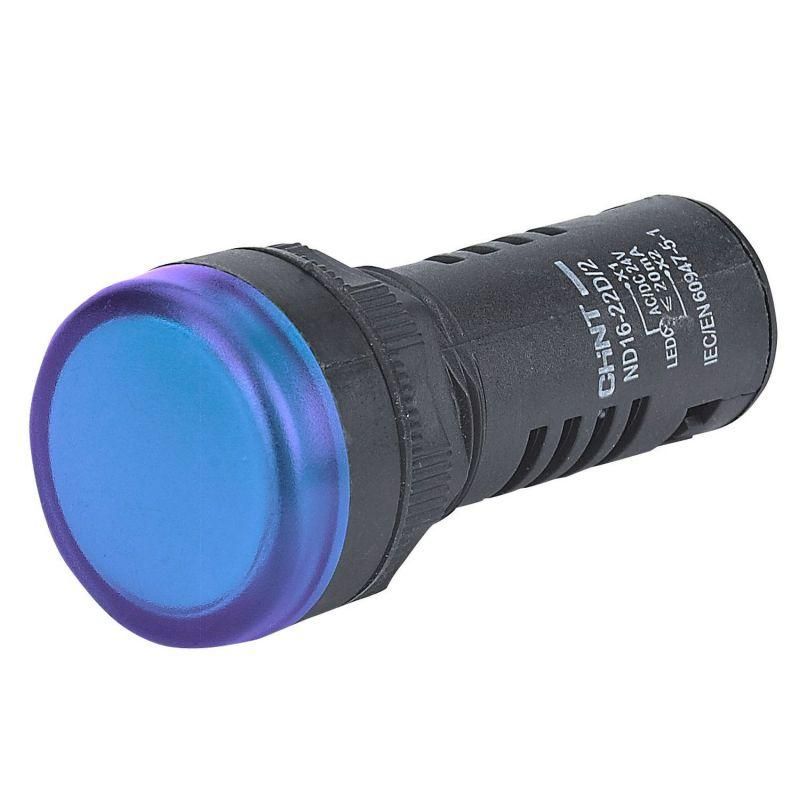

Индикатор ND16-22D/2C встроен. резистор IP65 AC/DC 230В (R) син. CHINT 828018

Индикатор CHINT ND16-22D/2C встроенный резистор IP65 AC/DC 230В (R) синего цвета предназначен для визуального отображения состояния цепи в оборудовании с напряжением до 230 В переменного или постоянного тока. Устройство устойчиво к запылению и брызгам воды, что делает его надёжным решением для промышленных условий.

Назначение и область применения

Индикатор CHINT ND16-22D/2C используется для сигнализации включения питания или рабочего состояния оборудования. Подходит для установки на панели управления станков, автоматических линий, распределительных щитов, насосных систем и других устройств, где требуется яркая и долговечная индикация. Благодаря встроенному резистору, устройство можно подключать напрямую к сети 230 В без внешних компонентов.

Технические характеристики

• Напряжение: AC/DC 230 В - работает как от переменного, так и от постоянного тока
• Цвет свечения: синий
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Гарантированный срок службы: 40 000 часов
• Встроенное сопротивление - исключает необходимость в дополнительном ограничителе тока
• Монтажный диаметр: 16 мм (стандартный для серии ND16)

Совместимость и монтаж

Индикатор ND16-22D/2C совместим со всеми панелями и корпусами, имеющими круглое отверстие диаметром 16 мм. Для установки достаточно продеть провода через заднюю часть корпуса и зафиксировать устройство гайкой. Клеммы рассчитаны на подключение медных проводов сечением до 1,5 мм2. Нельзя использовать с напряжением выше 230 В - перегрузка приведёт к выходу из строя встроенного резистора.

Безопасность и стандарты

Индикатор соответствует требованиям безопасности для электрооборудования, применяемого в промышленных условиях. Серия ND16 прошла тестирование на помехозащищённость, что снижает риск ложных срабатываний в средах с высоким уровнем электромагнитных помех. Отсутствие открытых контактов и герметичная конструкция обеспечивают безопасную работу даже во влажных помещениях.

Преимущества

• Универсальность: одинаково хорошо работает от переменного и постоянного тока
• Высокая степень защиты IP65 - выдерживает жесткие условия эксплуатации
• Встроенный резистор - экономит место и время при сборке
• Долгий срок службы - 40 000 часов работы без замены
• Яркий синий свет - легко заметен даже при ярком освещении

Ограничения применения

Индикатор ND16-22D/2C нельзя использовать в средах с постоянным погружением в жидкости - IP65 не обеспечивает герметичность при длительном подводе. Также не рекомендуется применять в местах с температурой ниже -25 C или выше +60 C, поскольку это может снизить срок службы светодиода. Не предназначена для частого механического воздействия - удары или вибрации могут повредить внутренние элементы.

Примеры использования

• Сигнализация включения станка на производстве
• Индикация наличия напряжения в силовом шкафу
• Контроль работоспособности системы аварийного освещения
• Отображение состояния пускателя в системе конвейера

Практические советы

• Перед монтажом проверьте соответствие напряжения сети - 230 В +-10%. Превышение вызовет перегрев и быстрый выход из строя.
• При использовании в щитах с высокой плотностью компонентов учтите посадочный диаметр 16 мм - другие индикаторы этой серии также имеют такой же размер, что позволяет менять цвет без переделки отверстия.
• Не используйте индикатор в качестве основного средства защиты - он лишь показывает состояние, но не предохраняет от перегрузок.
• Для удобства обслуживания выбирайте модели с фланцем - они легче демонтируются при необходимости замены.
