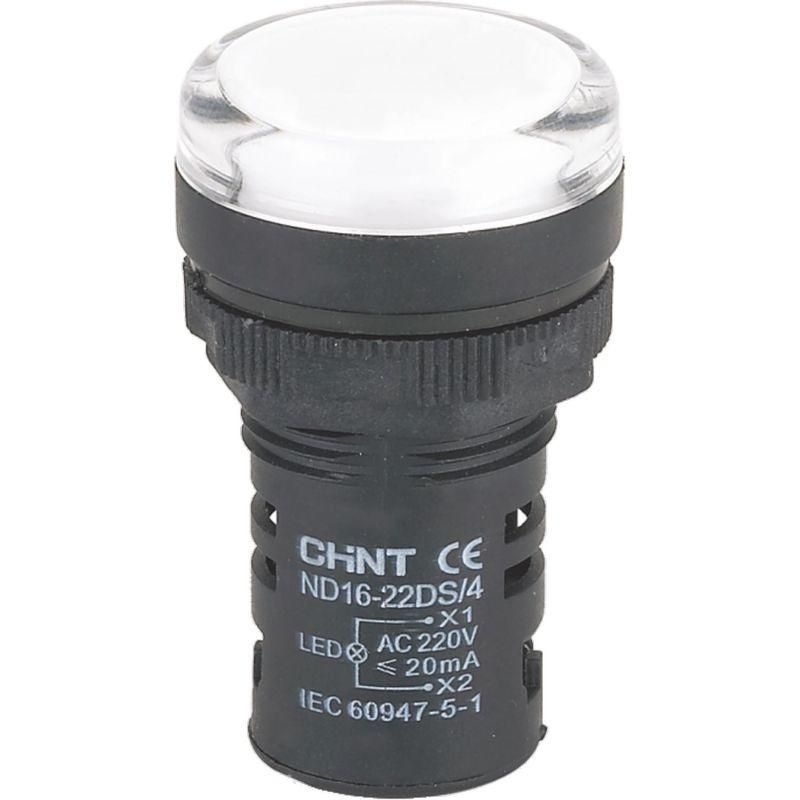

Индикатор ND16-22DS/4 белый АС230В (R) | 593085 CHINT

Индикатор ND16-22DS/4 белый АС 230В (R) от CHINT - компактный световой индикатор с LED-лампой для визуального отображения состояния оборудования в сетях переменного тока 230 В. Артикул 593085 относится к серии ND16, предназначенной для надёжной работы в промышленных условиях.

Назначение и область применения

Индикатор ND16-22DS/4 белый АС 230В (R) используется для сигнализации включения питания или рабочего режима устройств. Подходит для установки на панелях управления, щитах автоматики, станках, конвейерах и другом оборудовании, где требуется четкая визуальная индикация. Белый цвет линзы обеспечивает хорошую видимость в условиях яркого освещения.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (AC)
• Тип лампы: светодиод (LED) - долговечный, энергоэффективный источник света
• Тип цоколя: BA9s - стандартный двухконтактный цоколь для встраиваемых индикаторов
• Тип подключения: винтовые зажимы - надёжное и простое подключение проводов
• Цвет линзы: белый - рассеивает свет равномерно, снижает блики
• Тип линзы: высокий - увеличивает угол обзора и яркость излучения
• Степень защиты: IP40 - защищён от твёрдых частиц крупнее 1 мм, не защищён от воды
• Габаритные размеры: 30,5 × 22 × 15 мм - компактный форм-фактор для плотной компоновки
• Количество индикаторов: один
• Цвет переднего кольца: чёрный - контрастный, уменьшает блики, повышает чёткость восприятия
• Срок службы: до 40 000 часов - гарантируемая долговечность светодиода
• Комплектация: с установленной лампой - готов к монтажу сразу после установки

Совместимость и монтаж

Индикатор ND16-22DS/4 белый АС 230В (R) устанавливается в отверстие диаметром 16 мм - совместим с типичными корпусами панелей управления. Переднее кольцо фиксирует индикатор в панели и создаёт герметичную посадку. Для монтажа достаточно просверлить отверстие нужного размера, вставить индикатор и затянуть гайку сзади. Учитывайте, что индикатор не имеет резьбы - он крепится исключительно через переднее кольцо и винтовое подключение проводов.

Безопасность и стандарты

Серия ND16 соответствует требованиям промышленной безопасности для устройств класса IP40. Индикатор не предназначен для использования во взрывоопасных средах, в помещениях с повышенной влажностью или под прямыми струями воды. Применяйте в соответствии с нормами ГОСТ Р МЭК 60947-5-1.

Преимущества

• Светодиодная лампа - низкое энергопотребление, отсутствие перегрева, длительный срок службы
• Помехозащищённая конструкция - устойчив к электромагнитным помехам в промышленной среде
• Универсальность серии ND16 - работает как от переменного, так и постоянного тока (хотя этот экземпляр рассчитан на 230 В AC)
• Фирменная сборка CHINT - качественные материалы, стабильная работа при колебаниях напряжения +-10%
• Чёрное переднее кольцо - улучшает контрастность, делает сигнал более заметным

Ограничения применения

• Не использовать в условиях воздействия воды, пара или агрессивных жидкостей - степень защиты IP40 не предусматривает защиту от брызг
• Не применять в местах с частыми механическими ударами - хрупкий корпус и линза требуют бережной эксплуатации
• Работает только при напряжении ~230 В AC; при меньших значениях лампа будет тусклой, при больших - возможен выход из строя
• Не предназначена для использования в качестве основного освещения - только для индикации

Примеры использования

• Индикация включения насоса на пульте управления водоснабжением
• Сигнал “работает” на частотном преобразователе
• Индикация наличия напряжения в распределительном шкафу
• Состояние нагревательного элемента в термокамере
• Системы автоматизации на пищевых и фармацевтических линиях

Практические советы

• При замене старого индикатора проверьте соответствие цоколя BA9s - другие типы (например, T1.25) не подходят
• Подключайте провода строго к винтовым клеммам, не допускайте перекручивания жил - это предотвращает окисление контактов
• При установке в металлические панели используйте изолирующие прокладки, чтобы избежать КЗ
• Для многоканальных систем рекомендуется использовать индикаторы одной серии - это обеспечит единый стиль и яркость
• Артикул 593085 - это именно модель с белой линзой; если нужен другой цвет, выбирайте аналоги из серии ND16 с другими обозначениями
