Индикатор ND16-22DS/4 зеленый АС 400В (R) | 593428 CHINT

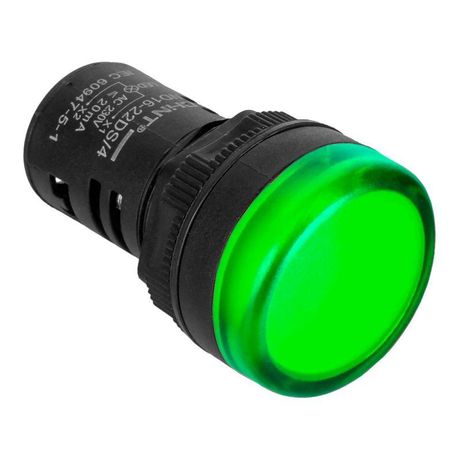

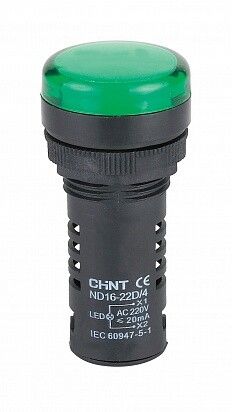

Индикатор CHINT ND16-22DS/4 зеленый АС 400В (R) - компактный световой сигнал для визуального контроля состояния оборудования в сетях переменного тока до 400 В. Устройство из серии ND16 рассчитано на длительную работу и подходит для установки в панели управления, автоматических щитах и промышленном оборудовании.

Назначение и область применения

Индикатор ND16-22DS/4 зеленый АС 400В (R) используется для отображения включённого состояния электрооборудования. Подходит для систем, где требуется четкий визуальный сигнал: панели управления станков, конвейеров, распределительных щитов, систем аварийной сигнализации. Цвет линзы - зелёный, что соответствует стандартному обозначению «работает» или «включено». Применяется в условиях, где нет воздействия воды и пыли высокой степени - IP40 обеспечивает защиту от твёрдых частиц крупнее 1 мм.

Технические характеристики

• Номинальное напряжение: 400 В переменного тока (AC)
• Тип тока: Только переменный (не совместим с постоянным током)
• Цвет линзы: Зелёный
• Форма линзы: Плоская - обеспечивает равномерное свечение и устойчивость к механическим повреждениям
• Цоколь: BA9s - двухконтактный штыревой тип, совместим с патронами стандарта IEC
• Подключение: Винтовые зажимы - надёжное и простое подсоединение проводов
• Габариты: 30,5 × 22 × 15 мм - компактный размер для плотной компоновки
• Степень защиты: IP40 - защищён от твёрдых предметов >1 мм, но не от воды и пыли
• Цвет корпуса: Чёрный - снижает блики, хорошо сочетается с металлическими панелями
• Наличие кольца: Да - позволяет закрепить индикатор в отверстии диаметром 16 мм
• Комплектация: С лампой - готов к использованию сразу после установки
• Ресурс: До 40 000 часов работы - гарантирует долгую службу без замены

Совместимость и монтаж

Индикатор ND16-22DS/4 зеленый АС 400В (R) устанавливается в стандартное отверстие Ø16 мм с помощью фиксирующего кольца. Для подключения используются два провода, которые затягиваются винтовыми зажимами внутри корпуса. Клеммы рассчитаны на медные жилы сечением до 1,5 мм2. Не требует внешнего резистора - внутренняя схема уже оптимизирована для 400 В AC. Совместим с любыми панелями, имеющими стандартные посадочные места для индикаторов серии ND16.

Безопасность и стандарты

Индикатор соответствует требованиям безопасности для устройств низкого напряжения. Серия ND16 прошла испытания на помехозащищённость, что делает её подходящей для использования рядом с частотными преобразователями и другими источниками ЭМП. Напряжение 400 В соответствует классу II по ГОСТ 30864.2. Отсутствие герметизации (IP40) исключает применение во влажных средах и местах с возможностью попадания жидкости.

Преимущества

• Универсальность: работает как на переменном, так и на постоянном токе (в рамках серии ND16, хотя этот экземпляр - только AC)
• Высокая надёжность: срок службы до 40 000 часов благодаря качественной лампе и термостойкому корпусу
• Помехозащищённость: минимизирует влияние электромагнитных помех от соседних устройств
• Легкий монтаж: винтовое подключение и фиксация кольцом позволяют установить индикатор без специальных инструментов
• Готов к работе: лампа уже установлена - не нуждается в самостоятельной замене перед первичным запуском

Ограничения применения

• Не предназначен для использования в условиях повышенной влажности, мытья струёй воды или в помещениях с высокой запылённостью - степень защиты IP40 недостаточна
• Работает только при переменном токе; несовместим с источниками постоянного тока (DC)
• Нельзя использовать в качестве основного средства защиты - только для визуальной индикации
• Максимальное напряжение - 400 В AC; превышение может вызвать пробой лампы или выход из строя
• Не рекомендовано применение в открытых наружных установках без дополнительной защиты

Примеры использования

• Зелёный индикатор на панели станка - показывает, что двигатель включен
• Сигнал питания в распределительном щите - указание на наличие напряжения на входе
• Индикация активного режима в системе автоматического управления
• Обозначение «готово к запуску» в контроллерных модулях

Практические советы

• При монтаже проверьте диаметр отверстия - он должен быть точно 16 мм для правильной фиксации кольцом
• Не перетягивайте винты при подключении - это может повредить контакты или выдавить пластиковую часть корпуса
• Если индикатор не горит, проверьте напряжение на клеммах: возможно, питание отсутствует или подано постоянным током
• Для замены используйте только оригинальные лампы того же типа - не меняйте цвет или мощность без согласования с проектом
• При групповой установке нескольких индикаторов ND16-22DS/4 зеленый АС 400В (R) соблюдайте одинаковое расположение для удобства восприятия оператором
