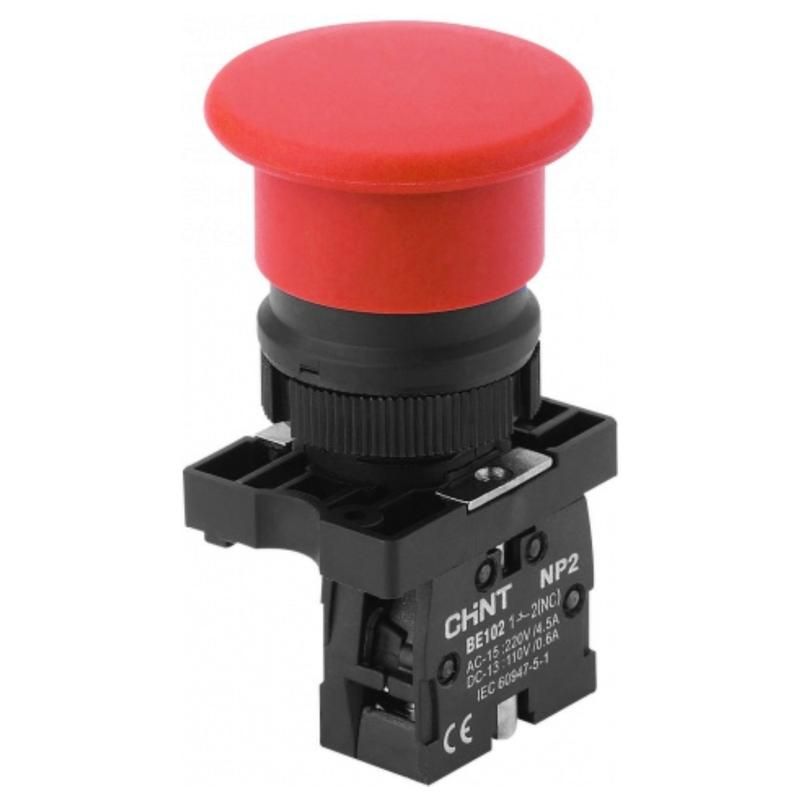

Кнопка управления "Грибок" 40мм (2) с самовозвратом NP2-EC42 без подсветки красная 1НЗ | 574820 CHINT

Кнопка управления "Грибок" NP2-EC42 от CHINT - это надежный выключатель с самовозвратом, предназначенный для ручного управления оборудованием в условиях, где важна простота и безопасность операций. Красный цвет и круглая форма делают её легко узнаваемой, а степень защиты IP40 обеспечивает базовую защиту от случайного прикосновения и твердых частиц.

Назначение и область применения

Кнопка NP2-EC42 используется для запуска, остановки или аварийного отключения оборудования. Подходит для установки на пультах управления станков, конвейеров, насосных систем и других промышленных устройств. Благодаря самовозвратному механизму, после нажатия она автоматически возвращается в исходное положение - идеальна для команд, требующих кратковременного воздействия.

Технические характеристики

• Диаметр корпуса: 22 мм
• Тип механизма: Самовозвратный - возвращает положение после освобождения
• Тип кнопки: Грибовидная - удобна для быстрого нажатия даже в перчатках
• Количество нормально замкнутых (НЗ) контактов: 1
• Степень защиты: IP40 - защищена от прикосновений пальцами и твердыми предметами более 1 мм, но не от воды
• Цвет: Красный - сигнализирует о функциях остановки или аварии
• Форма линзы: Круглая
• Количество постов: 1
• Материал кольца: Пластик
• Наличие кольца: Да - удерживает кнопку в корпусе
• Подсветка: Отсутствует
• Переключающие контакты: 0 - работает только как нормально замкнутый контакт

Совместимость и монтаж

Кнопка NP2-EC42 монтируется в панель через отверстие диаметром 22 мм. Устанавливается с помощью фиксирующего кольца из пластика. Для соединения проводов используются выводы для скрытого монтажа - они расположены сзади и обеспечивают надежную изоляцию. Обратите внимание: кнопка не имеет подсветки, поэтому не подходит для темных помещений без внешнего освещения. Совместима с другими компонентами серии NP2, включая дополнительные посты и лампы BA9s (хотя в этой модели подсветка отсутствует).

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленного оборудования. Металлическая стопорная часть предотвращает случайный демонтаж кнопки спереди - это повышает устойчивость к вандализму и неквалифицированному обслуживанию. Конструкция с двойными контактами снижает риск отказа из-за окисления или нагара. Однако IP40 не обеспечивает защиту от брызг воды, поэтому не применяется во влажных средах без дополнительной герметизации.

Преимущества

• Уникальная система стопора - кнопку нельзя вынуть с лицевой стороны, что увеличивает срок службы и безопасность
• Двойные контакты + самоочищение - минимизируют вероятность зависания или плохого контакта
• Независимые контакты - позволяют гибко комбинировать с другими элементами серии NP2
• Алюминиево-цинковый сплав в конструкции - прочный, долговечный, с приятным внешним видом
• Простая механика - мало деталей, высокая надежность, минимальное обслуживание

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, мытья струей воды или на открытом воздухе - IP40 недостаточно
• Отсутствие подсветки - не подходит для пультов управления в темноте
• Работает только с одним нормально замкнутым контактом - не подходит для сложных схем, требующих размыкающих контактов или двухпозиционного управления
• Не совместима с лампами подсветки - модель NP2-EC42 не предусматривает их установки

Примеры использования

• Экстренная остановка станка на производстве
• Выключение конвейера при аварии
• Сброс системы на пульте управления
• Локальный выключатель на щитке для тестирования оборудования

Практические советы

• При монтаже проверьте точный диаметр отверстия - он должен быть 22 мм, чтобы кольцо плотно фиксировалось
• Не используйте эту кнопку там, где требуется световая индикация - выбирайте аналог с подсветкой (например, NP2-EC42L)
• Если нужен размыкающий контакт, рассмотрите другие модели серии NP2 - эта версия имеет только один НЗ контакт
• Для защиты от пыли и грязи в цехах можно использовать дополнительные кожухи, так как IP40 не гарантирует полную герметичность
• Проверяйте соответствие напряжения и тока нагрузки - хотя в спецификации не указаны, для промышленных кнопок обычно допустимо до 10 А/250 В переменного тока
