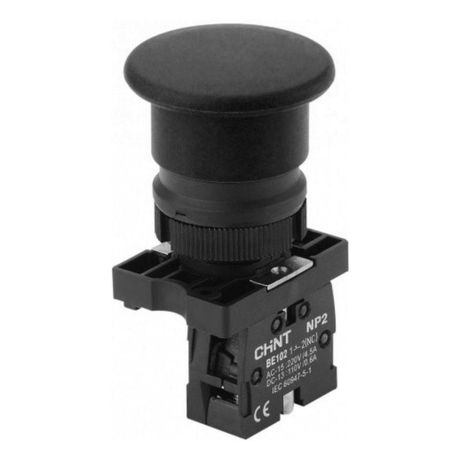

Кнопка управления "Грибок" NP2-EC22 d40мм 1НЗ IP40 с самовозвратом без подсветки черн. (R) CHINT 574092

Кнопка управления "Грибок" CHINT 574092 - это надежный элемент управления с самовозвратным механизмом, предназначенный для частых операций включения/выключения на оборудовании. Модель из серии NP2-EC22 подходит для установки в щитах и на пультах, где требуется четкий и безопасный контроль.

Назначение и область применения

Кнопка управления "Грибок" CHINT 574092 используется для ручного управления электрическими цепями. Её применяют там, где нужна быстрая остановка оборудования - например, на станках, конвейерах, насосах, прессах. Красный грибовидный капот (хотя в данном случае он черный) традиционно ассоциируется с аварийной остановкой, но эта модель работает как обычный выключатель с самовозвратом - после нажатия она возвращается в исходное положение автоматически. Подходит для систем с одним нормально замкнутым контактом.

Технические характеристики

• Тип механизма: самовозвратный - после отпускания кнопка возвращается в начальное положение без внешней помощи
• Диаметр монтажного отверстия: 22 мм - требует соответствующего отверстия в панели
• Количество нормально замкнутых (НЗ) контактов: 1 - цепь замкнута до нажатия, размыкается при активации
• Степень защиты: IP40 - защищает от твердых частиц крупнее 1 мм, но не от воды и брызг
• Цвет корпуса: черный
• Форма линзы: круглая
• Количество постов: 1 - одна функциональная группа контактов
• Переключающие контакты: отсутствуют - только один НЗ контакт
• Материал переднего кольца: пластик - обеспечивает фиксацию в панели, не проводит ток

Совместимость и монтаж

Кнопка управления "Грибок" CHINT 574092 устанавливается в панель через отверстие диаметром 22 мм. Переднее кольцо из пластика плотно фиксирует устройство, предотвращая люфт. Для подключения используются клеммы внутри корпуса - подходят провода сечением до 2,5 мм2. Устройство не имеет световой индикации, поэтому не подойдет для ситуаций, где необходимо визуальное указание состояния. Не предназначен для монтажа во влажных средах из-за низкой степени защиты IP40.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и изоляции для устройств управления. Степень защиты IP40 гарантирует защиту от доступа пальцев и твердых предметов размером более 1 мм, что важно для промышленных условий. Однако от влаги и пыли высоких уровней защита не предусмотрена - не используйте в условиях повышенной запыленности или сырости.

Преимущества

• Удобная форма грибовидной головки - легко нажимать даже в перчатках
• Автоматический возврат - снижает риск случайного длительного воздействия
• Простая конструкция - минимум деталей, высокая надежность
• Пластиковое переднее кольцо - устойчиво к коррозии, не требует заземления

Ограничения применения

• Не подходит для установки вне помещений - IP40 не защищает от влаги
• Не рекомендуется в местах с сильной пылью - возможен забив контактов
• Только один НЗ контакт - нельзя использовать для сложных схем с несколькими переключаемыми цепями
• Отсутствие индикации - невозможно определить состояние кнопки визуально

Примеры использования

• Аварийная остановка станка (при наличии внешнего сигнализатора)
• Ручной запуск конвейера в режиме обслуживания
• Выключение питания испытательного стенда
• Управление пускателем в распределительном шкафу

Практические советы

• При монтаже проверьте глубину отверстия - корпус кнопки CHINT 574092 требует достаточного пространства для свободного хода механизма
• Не затягивайте крепеж слишком сильно - пластиковое кольцо может треснуть
• Для работы в условиях пыли рассмотрите использование дополнительного кожуха или герметичной рампы
• Если вам нужна индикация состояния - выбирайте другую модель с лампой; эта кнопка - только коммутирующий элемент
• Подбирайте провода с учетом нагрузки - максимальный ток контакта указан в документации производителя, здесь он не указан, но типовая нагрузка для таких кнопок - до 10 А
