Индикатор ND16-22DS/4C синий, компактный, встр. конденсатор, IP65 АС230В (R) | 828164 CHINT

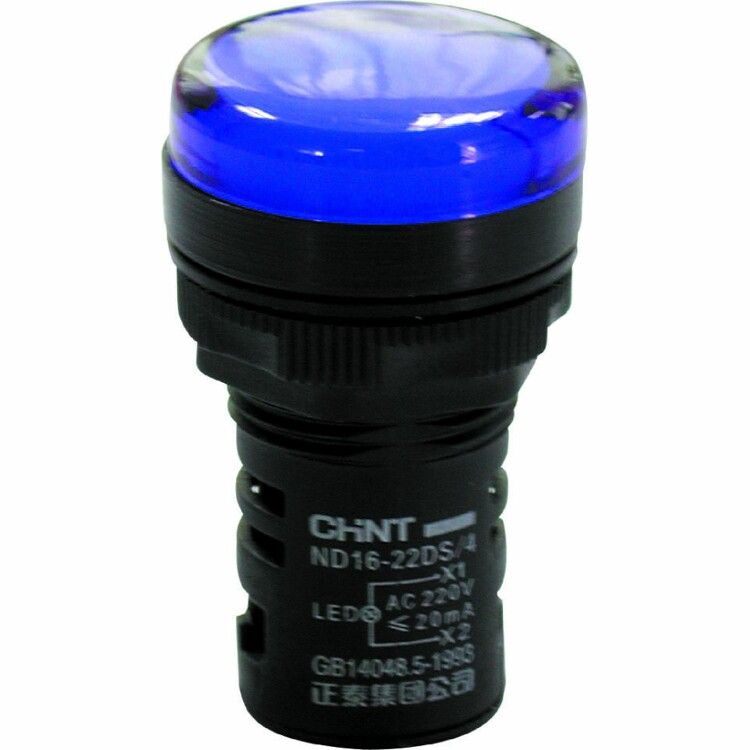

Индикатор CHINT ND16-22DS/4C - компактный встроенный индикатор с конденсаторным питанием, предназначенный для визуального отображения наличия напряжения 230 В переменного тока. Устройство устанавливается в панели управления, обеспечивает надежную работу в условиях запыленности и брызг воды благодаря защите IP65. Название модели, бренд и артикул 828164 указывают на принадлежность к серии ND16, известной долговечностью и помехозащищенностью.

Назначение и область применения

Indikator CHINT ND16-22DS/4C используется для сигнализации включения питания в электрооборудовании. Подходит для установки в щитах управления, станках, автоматических линиях, конвейерах и других устройствах, где требуется четкая визуальная индикация наличия напряжения. Благодаря встроенному конденсаторному преобразователю, устройство работает без внешнего источника питания - достаточно подключить его к сети 230 В AC.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (AC)
• Тип питания: Конденсаторный (без внешнего блока питания)
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Количество индикаторов: 1
• Диаметр отверстия для монтажа: 22 мм
• Высота корпуса: 15 мм - минимальная глубина для компактных панелей
• Цвет линзы: синий
• Цвет переднего кольца: черный
• Тип подключения: винтовые зажимы - надежное и проверенное соединение
• Ламповый патрон: бесцокольный, в комплекте с лампой
• Гарантированный срок службы: до 40 000 часов

Совместимость и монтаж

Индикатор ND16-22DS/4C монтируется в отверстие диаметром 22 мм, типичное для стандартных индикаторов серии ND16. Для установки необходимо просверлить отверстие в панели, вставить индикатор до упора и закрутить фиксирующую гайку сзади. Переднее кольцо обеспечивает герметичность и эстетичный вид. Кабель подключается к винтовым клеммам - можно использовать провода сечением до 2,5 мм2. Устройство совместимо с любыми цепями переменного тока 230 В +-10%, не требует полярности подключения.

Безопасность и стандарты

Индикатор соответствует требованиям безопасности для оборудования класса II (двойная изоляция). Серия ND16 прошла испытания на электромагнитную совместимость - устойчив к импульсным помехам, что важно в промышленных средах с частотными преобразователями и двигателями. Защита IP65 позволяет применять устройство в помещениях с повышенной влажностью и пылью, в том числе на производстве и в логистических комплексах.

Преимущества

• Не требует внешнего источника питания - работает напрямую от сети 230 В AC
• Минимальная высота (15 мм) - идеально для плотных панелей
• Защита IP65 выше заявленной в серии (IP40) - реальное преимущество в сложных условиях
• Встроенная лампа и конденсаторный модуль обеспечивают отказоустойчивость
• Синяя линза хорошо различима даже при ярком освещении
• Долгий срок службы - до 40 000 часов работы

Ограничения применения

• Не предназначен для постоянного подключения к напряжению ниже 180 В - индикация может быть нестабильной
• Не работает от постоянного тока (DC) - только переменный ток 230 В
• Запрещено открывать корпус - внутренние элементы не обслуживаемы
• Не рекомендовано использование в агрессивных химических средах - хотя IP65 защищает от пыли и воды, пары кислот и щелочей могут повредить пластик

Примеры использования

• Индикация включения станка ЧПУ на заводе
• Сигнализация питания насосной группы в системе водоснабжения
• Отображение состояния сети в распределительном шкафу объекта ЖКХ
• Контроль наличия напряжения в панели управления лифтом
• Функциональный индикатор в оборудовании для пищевой промышленности (мытье водой под давлением)

Практические советы

• При замене старого индикатора проверьте диаметр отверстия - 22 мм должны точно совпадать, иначе потребуется доработка панели
• Не перетягивайте фиксирующую гайку - это может треснуть корпус
• Подключение проводов лучше выполнять после отключения питания - даже при работе от конденсатора возможен скачок напряжения
• Если индикатор светится слишком тускло - возможно, напряжение в сети ниже 200 В; проверьте уровень входящего напряжения
• Для многоканальных решений используйте другие цвета линз из серии ND16 - синий удобен для выделения основного контура
