Индикатор ND9-1/g зеленый, AC/DC24В (LED) (R) | 594106 CHINT

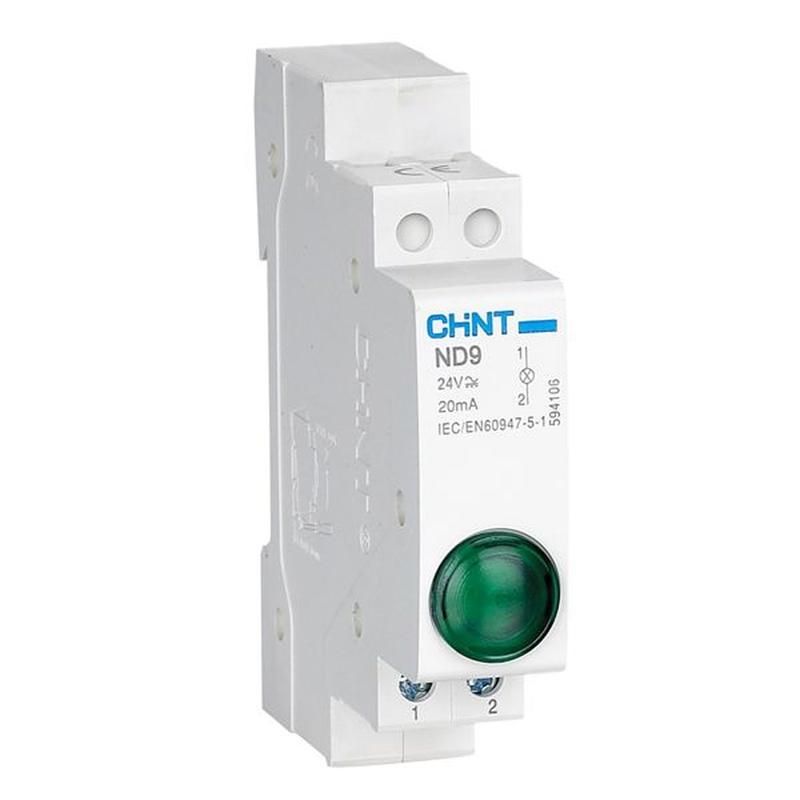

Индикатор ND9-1/g зеленый, AC/DC 24В (LED) от бренда CHINT — это компактный световой сигнал для визуального отображения наличия напряжения в электрических цепях. Несмотря на указание 24 В в названии, устройство рассчитано на работу при 230 В и подходит для установки на DIN-рейку в распределительных щитах жилых, офисных и промышленных объектов.

Назначение и область применения

Индикатор ND9-1/g зеленый, AC/DC 24В (LED) используется для сигнализации о наличии напряжения в электрических цепях. Он применяется в щитах управления, автоматических системах и распределительных устройствах, где важно быстро определить, находится ли оборудование под напряжением. Подходит для условий эксплуатации в помещениях — в жилых домах, административных зданиях, на производствах и в мастерских.

Технические характеристики

• Тип лампы: светодиод (LED) — долговечный, энергоэффективный источник света
• Цвет излучения: зеленый — стандартный цвет для обозначения «включено» или «готово»
• Рабочее напряжение: 230 В (переменный или постоянный ток)
• Номинальный ток: 20 мА
• Максимальная потребляемая мощность: 4,6 Вт
• Срок службы LED: до 30 000 часов
• Степень защиты: IP20 — защищён от доступа пальцев и крупных предметов, но не от пыли и воды
• Монтажная глубина: 71 мм — требует достаточного внутреннего пространства в щите
• Модульная ширина: 1 модуль (18 мм) — совместим со стандартной DIN-рейкой 35 мм
• Категория размещения: III — для использования внутри закрытых помещений
• Степень загрязнения: 2 — допустимо наличие умеренной пыли и небольшой конденсации

Совместимость и монтаж

Индикатор ND9-1/g зеленый, AC/DC 24В (LED) монтируется на стандартную DIN-рейку шириной 35 мм. Устройство фиксируется защёлкой — достаточно вставить его в рейку и слегка надавить до характерного щелчка. Для подключения используются клеммы с зажимами под провода сечением до 2,5 мм². Обратите внимание: хотя в названии указано «24 В», реальное рабочее напряжение — 230 В. Не используйте этот индикатор в цепях ниже 100 В — он может не загореться или работать нестабильно.

Безопасность и стандарты

Индикатор соответствует требованиям для оборудования категории размещения III и степени загрязнения 2. Применяется в соответствии с нормами для внутренних установок. Степень защиты IP20 исключает использование вне помещений или во влажных средах. Не предназначен для взрывоопасных зон.

Преимущества

• Светодиод обеспечивает яркий, равномерный свет и длительный срок службы — до 30 тысяч часов работы
• Низкое энергопотребление (менее 5 Вт) снижает нагрузку на схему питания
• Узкая форма (18 мм) позволяет экономить место в щитах с ограниченным пространством
• Простая установка на DIN-рейку без дополнительных креплений
• Поддержка как переменного, так и постоянного тока — универсальность для различных типов цепей

Ограничения применения

• Не подходит для открытых площадок, улиц, сырых помещений — степень защиты IP20 не предохраняет от влаги и пыли
• Не работает при напряжении ниже 100 В — возможны мерцание или отсутствие свечения
• Не предназначен для высоких температур выше +55 °C — перегрев сокращает срок службы LED
• Не рекомендован для цепей с импульсными помехами без дополнительной фильтрации — возможны ложные срабатывания

Примеры использования

• Сигнализация включения силового контура на станке
• Индикация наличия напряжения в распределительном щите квартиры
• Обозначение готовности системы управления на конвейере
• Визуальный контроль состояния цепи зарядки АКБ в постоянном токе

Практические советы

• Перед монтажом проверьте фактическое напряжение в цепи — индикатор ND9-1/g зеленый, AC/DC 24В (LED) не предназначен для 24 В, несмотря на название
• Убедитесь, что в щите есть минимум 75 мм свободной глубины — требуется запас для правильной установки
• При использовании нескольких индикаторов одной серии (например, ND9-2/r+g) соблюдайте одинаковый порядок подключения — это упрощает обслуживание
• Для повышения надёжности в условиях колебаний напряжения используйте стабилизирующие элементы перед индикатором
• Артикул 594106 — это единственный вариант этого типа в серии ND9 с зелёным светодиодом; другие цвета имеют свои артикулы
