Кримпер для обжима штыревых наконечников 0.5-4.0 кв мм (ht-301 E) (tl-336 | 12-3013 REXANT MEET

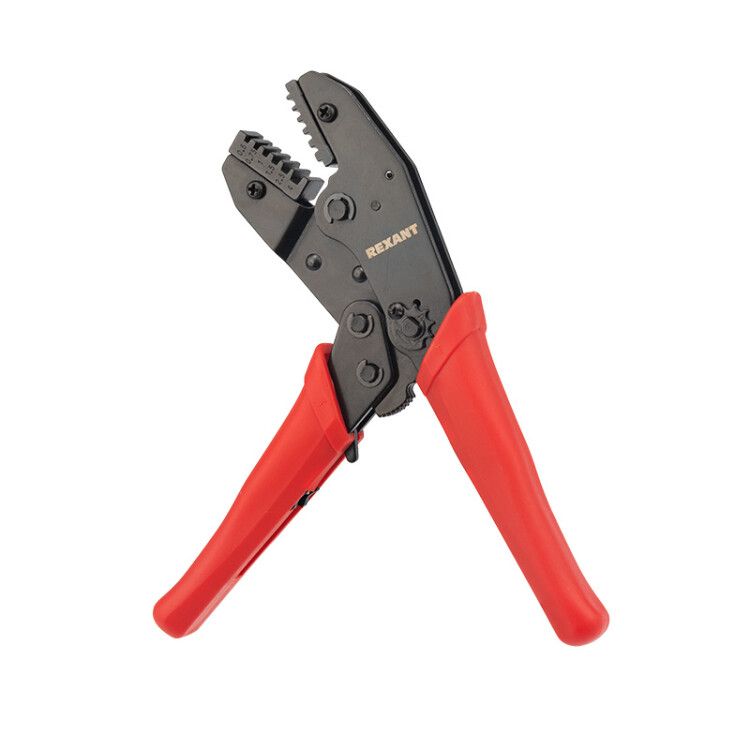

Кримпер для обжима штыревых наконечников 0.5 - 4.0 мм2 (HT-301 E) (TL-336 E) - ручной инструмент для надёжного обжима штыревых клемм на проводах сечением от 0,5 до 4 мм2. Подходит для монтажа в распределительных щитах, панелях управления и промышленном оборудовании. Бренд Rexant, артикул TL-336 E.

Назначение и область применения

Инструмент предназначен для обжима штыревых втулочных наконечников - как изолированных, так и неизолированных. Применяется при подключении кабелей к клеммным колодкам, контактам реле, автоматических выключателей, клеммников и другим элементам электрических цепей. Часто используется в сборке панелей управления, на производстве, в сервисных центрах и при ремонте оборудования.

Технические характеристики

• Тип: ручной кримпер
• Обжимаемые наконечники: штыревые втулочные
• Диапазон сечений кабеля: 0,5 – 4,0 мм2
• Форма обжима: трапецевидная - обеспечивает равномерное давление на металл наконечника
• Материал корпуса: закалённая инструментальная сталь с воронением
• Рукоятки: нескользящий синтетический материал
• Автоматический возврат: да - ручки возвращаются в начальное положение после обжима
• Сменные губки: есть - позволяют заменить износившиеся части без замены всего инструмента
• Сменные вкладки: есть - обеспечивают точную адаптацию под разные модели наконечников
• Регулятор силы обжима: есть - позволяет настраивать усилие под тип клеммы
• Храповый механизм: да - предотвращает раннее разжатие ручек, гарантируя полный цикл обжима
• Количество штампов: 0 - не требует установки штампов, работает с готовыми сменными губками

Совместимость и монтаж

Кримпер TL-336 E совместим со всеми стандартными штыревыми втулочными наконечниками, соответствующими сечению 0,5–4,0 мм2. Для правильного монтажа:

• Убедитесь, что зачищенный провод полностью вошёл в трубку наконечника - не должно быть зазора.
• Выберите нужные сменные губки, соответствующие размеру наконечника - они помечены по сечению.
• Не используйте инструмент для обжима наконечников с сечением меньше 0,5 мм2 или больше 4,0 мм2 - это повредит инструмент и соединение.
• При первом применении проверьте качество обжима на пробном участке - регулировка усилия может потребовать корректировки.

Безопасность и стандарты

Инструмент не имеет сертификации по международным стандартам (IEC/EN), однако выполнен в соответствии с требованиями к прочности и надёжности ручного инструмента для электромонтажа. Корпус устойчив к ударным нагрузкам благодаря закалённой стали. Нескользящие рукоятки снижают риск травм при длительной работе. Не использовать в условиях повышенной влажности без защиты от брызг - инструмент не имеет IP-защиты.

Преимущества

• Автоматический возврат - экономит время и снижает усталость рук при массовом обжиме.
• Сменные губки и вкладки - продлевают срок службы инструмента и позволяют работать с разными типами клемм без покупки нового кримпера.
• Храповый механизм - гарантирует полный и равномерный обжим, исключая частичное соединение.
• Регулировка усилия - позволяет точно настроить обжим под чувствительные или жёсткие наконечники.
• Высокопрочный корпус - выдерживает ежедневную эксплуатацию в сложных условиях.

Ограничения применения

• Не предназначена для обжима круглых, U-образных или других форм наконечников - только штыревые втулочные.
• Не подходит для медных проводов сечением более 4 мм2 - возможен перегруз и деформация губок.
• Не рекомендуется для работы с алюминиевыми проводами - требуется специальный инструмент.
• Не является герметичным - нельзя использовать в средах с постоянным воздействием воды, пыли или химикатов.
• Не рассчитан на автономную работу - требует ручного усилия оператора.

Примеры использования

• Подключение кабелей к клеммам автоматических выключателей в распределительном щите.
• Монтаж проводов на контакты реле и таймеров в системах автоматизации.
• Сборка панелей управления на заводе - быстрый и однородный обжим сотен клемм.
• Ремонт электрооборудования: замена проводов в двигателях, насосах, конвейерах.

Практические советы

• Проверяйте состояние сменных губок каждые 500–800 обжимов - при появлении следов износа или трещин замените их.
• Чистите губки после работы - удаление металлической стружки продлит жизнь инструменту.
• Храните кримпер в сухом месте - влага вызывает коррозию даже на воронёной стали.
• При обжиме наконечников с тонкой стенкой (например, 0,5 мм2) используйте минимальное усилие - переобжим приведёт к разрыву.
• Запасные губки и вкладки можно заказывать отдельно - артикулы указаны в документации производителя.
• Этот кримпер - часть линейки Rexant HT-301 E; другие инструменты этой серии имеют аналогичную эргономику и надёжность.
