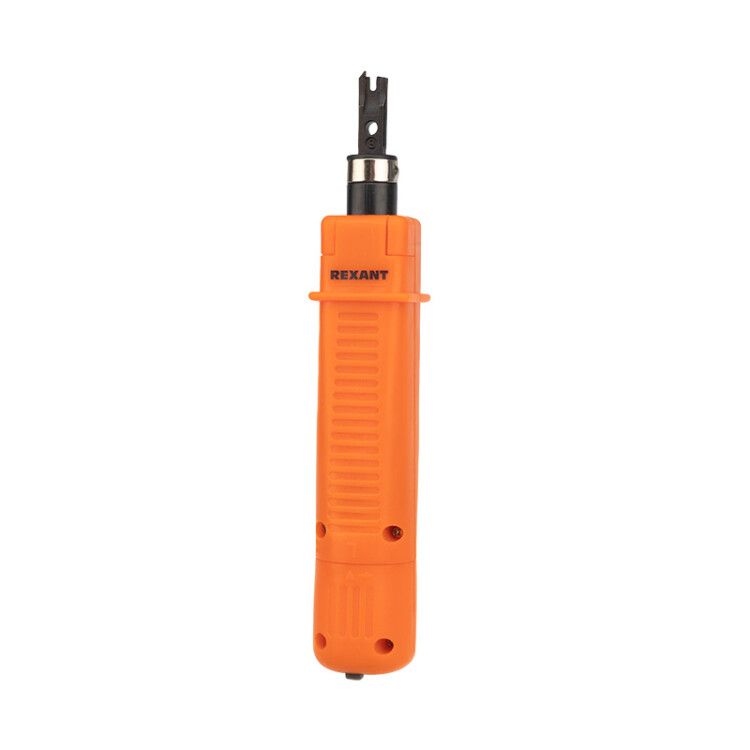

Инструмент для заделки витой пары HT-314B, 110 | 12-4221 REXANT MEET

Инструмент для заделки витой пары 110, HT-314B (HT-3140) от Rexant — профессиональный инструмент для надежной и быстрой заделки кабелей на контактных элементах 110-го типа. Подходит для монтажа сетевых розеток, патч-панелей и кроссов, обеспечивает точное обжатие и одновременную резку проводов.

Назначение и область применения

Инструмент HT-314B используется для соединения многожильных и одножильных медных проводов витой пары с контактными площадками стандарта 110. Применяется при установке и обслуживании телекоммуникационных систем: телефонии, IP-телефонии, локальных сетей Ethernet. Удобен для работы на стендах, в распределительных шкафах, при монтаже настенных и напольных розеток, а также при ремонте существующих коммуникаций.

Технические характеристики

• Тип контактов: 110-го стандарта
• Наличие отрезного устройства: да — автоматически удаляет лишнюю часть провода после обжатия
• Наличие режущего устройства: да — интегрированная лезвийная система для точной резки
• Материал корпуса: ударопрочный пластик
• Рабочие части: высокопрочная инструментальная сталь
• Замена лезвия: быстрая, без инструментов
• Комплектация: два сменных двусторонних ножа
• Хранение запчастей: внутреннее отделение в рукоятке для сменных лезвий

Совместимость и монтаж

Инструмент HT-314B совместим со всеми типами кабелей категории UTP/STP Cat5e, Cat6, Cat6a, используемых в сетях до 1 Гбит/с. Для правильной заделки важно соблюдать порядок цветов согласно T568A/T568B. Перед работой проверьте, что проводник полностью вставлен в гнездо контакта — инструмент не исправит некорректную укладку. Диапазон диаметров проводов: 0,4–0,8 мм. Не применяйте для оптоволокна или коаксиального кабеля.

Безопасность и стандарты

Инструмент соответствует требованиям безопасности для ручного электроинструмента. Не содержит электронных компонентов, не требует заземления. Работает исключительно механически — безопасен при использовании вблизи активного оборудования. Нет ограничений по температурному режиму при работе в пределах +5°C…+40°C.

Преимущества

• Объединяет функции обжима, резки и зачистки в одном устройстве — снижает время монтажа
• Регулируемый механизм давления позволяет адаптировать усилие под толщину провода и состояние контакта
• Подпружиненный суппорт лезвия обеспечивает равномерное давление и продлевает срок службы
• Удобная эргономичная рукоятка снижает усталость при длительной работе
• Сменные лезвия встроенного хранения — всегда под рукой, не теряются

Ограничения применения

• Не предназначено для обжима RJ45-коннекторов — только для 110-контактов
• Не работает с проводами толще 0,8 мм (например, силовые кабели)
• Не рекомендовано использовать в условиях постоянной влажности или пыли выше IP54 — не имеет защиты от внешней среды
• Не подходит для частых циклов более 1000 обжимов в день без периодической смазки и осмотра лезвий

Примеры использования

• Монтаж сетевой розетки в офисе: фиксация 4 пар витой пары в панельном модуле 110
• Настройка патч-панели в серверной комнате: последовательная заделка всех портов
• Ремонт поврежденного участка кабеля: удаление старой заделки и новая обжимка через инструмент HT-314B
• Установка кросса в этажном щите: массовый монтаж нескольких кабелей с контролируемым усилием

Практические советы

• Перед первым применением проверьте положение лезвия — оно должно находиться точно над местом реза, иначе провод будет перекошен
• Часто меняйте лезвия при появлении затупления — даже небольшой износ влияет на качество реза и обжима
• После каждого десятого обжима протирайте рабочую поверхность сухой тряпкой — скопление металлической стружки снижает точность
• Храните инструмент HT-314B в сухом месте, особенно если используются сменные лезвия — они легко ржавеют
• При работе с тонкими проводами (Cat6a) используйте минимальное усилие — слишком сильное нажатие может повредить изоляцию
