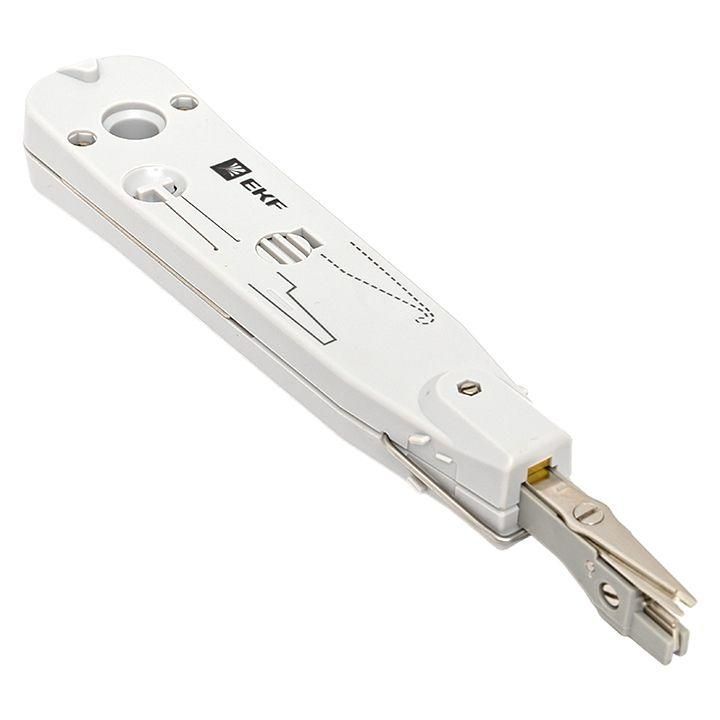

Инструмент для заделки витой пары в кросс-панель TERACOM TRC-S50 | EKF

Инструмент для заделки витой пары в кросс-панель EKF TRC-S50 - специализированное устройство для надёжной фиксации и обрезки жил сетевых кабелей в контактных модулях типов 110 и KRONE. Применяется при монтаже телекоммуникационных систем, патч-панелей и распределительных коробок.

Назначение и область применения

Инструмент EKF TRC-S50 используется для установки и обрезки проводников в врезных контактах кросс-панелей, патч-панелей, сетевых розеток и модульных блоков. Подходит для работы с кабелями категории UTP/STP Cat5e, Cat6, Cat6a. Часто применяется при монтаже телефонных и IP-сетей в офисах, центрах обработки данных, многоквартирных домах и промышленных объектах.

Технические характеристики

• Поддерживает стандарты контактов 110 и KRONE
• Встроенная режущая часть для одновременной обрезки излишков провода
• Комбинированный механизм: крючок для выравнивания жил + плунжер для запрессовки
• Работает с проводниками диаметром до 0,8 мм
• Материал корпуса - ударопрочный пластик с металлическими рабочими элементами

Совместимость и монтаж

EKF TRC-S50 совместим со всеми популярными кросс-панелями и модулями, использующими контакты стандарта 110 или KRONE. Для правильного монтажа убедитесь, что контактный модуль установлен в панель плотно, а жилы кабеля правильно уложены в соответствии с цветовой схемой T568A/B. Инструмент не требует внешнего питания - работает механически за счёт давления руки.

Безопасность и стандарты

Инструмент соответствует требованиям безопасности для ручного электроинструмента класса II. Не содержит электронных компонентов, поэтому исключён риск поражения током. Соответствует международным нормам для инструментов в области телекоммуникаций.

Преимущества

• Универсальность: один инструмент заменяет два - для запрессовки и обрезки
• Эргономичная форма ручки снижает нагрузку на кисть при длительной работе
• Чёткий щелчок при успешном запрессовке позволяет контролировать качество соединения
• Стальной режущий элемент обеспечивает чистый срез без заусенцев

Ограничения применения

• Не подходит для кабелей с жилами больше 0,8 мм в диаметре - возможен повреждение контакта
• Не рекомендован для работы с оптоволоконными кабелями или коаксиальными линиями
• Запрещается использовать для запрессовки в нестандартные или самодельные контакты
• Не предназначена для частых операций более 100 раз в час без перерыва - высокий риск износа механизма

Примеры использования

• Монтаж патч-панели в серверной комнате - быстрая заделка 48 портов
• Установка сетевой розетки в офисе - фиксация 4 пар проводов в одном модуле
• Обслуживание кросс-панели в этажном шкафу - ремонт или переоборудование существующих линий
• Профессиональная прокладка сети в новостройке - массовая заделка всех точек доступа

Практические советы

• Перед работой проверьте, чтобы жилы были равномерно распределены в канале контакта - иначе обрезка будет некорректной
• Не нажимайте слишком сильно - достаточно усилия, при котором слышен характерный щелчок
• Очищайте режущую кромку после каждого десятого использования - остатки изоляции снижают эффективность
• Храните инструмент в сухом месте; не допускайте попадания пыли внутрь механизма
• При использовании с кросс-панелями TERACOM TRC-S50 обеспечивается максимальная совместимость и долговечность соединений
