Интерфейсные модули реле безопасности, с клипсой-держателем, Светодиод + диод, Контакты AgNi, 2CO 8A, 12VDC - 481290121002SMA FINDER

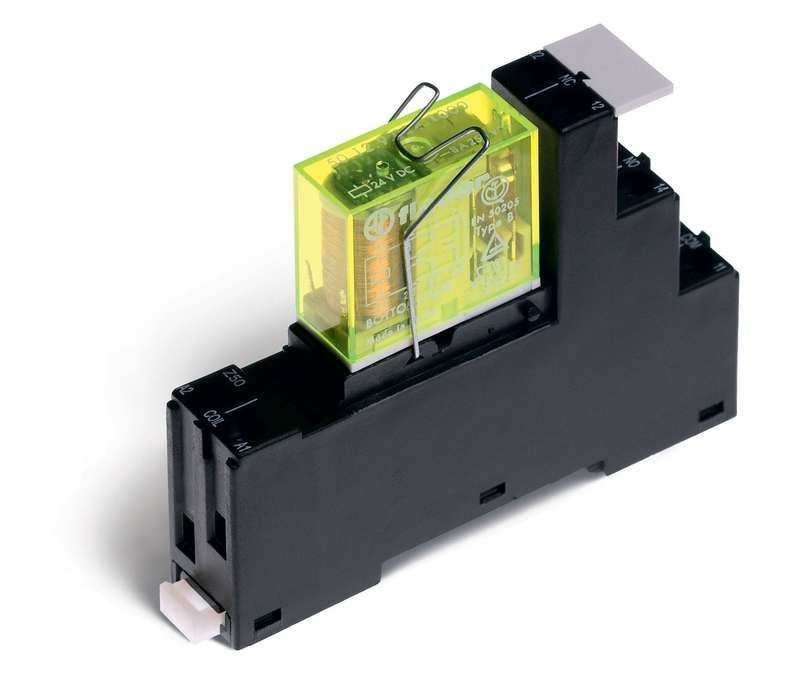

Интерфейсный модуль реле безопасности Finder 481290121002sma - это надёжный электромеханический коммутационный элемент с двумя переключающими контактами на 8 А, предназначенный для безопасного управления цепями в системах автоматизации. Модуль работает от постоянного тока 12 В, оснащён индикацией состояния и фиксируется на DIN-рейке с помощью металлической клипсы.

Назначение и область применения

Интерфейсный модуль реле безопасности Finder 481290121002sma используется для передачи сигнала между управляющим устройством (например, контроллером безопасности) и силовой нагрузкой. Он обеспечивает гальваническую развязку и надёжное замыкание/размыкание цепей в условиях повышенной требовательности к отказоустойчивости. Подходит для применения в системах аварийной остановки, световых сигналов, клапанов, насосов и других устройств, где требуется гарантированное отключение по нормам безопасности.

Технические характеристики

• Напряжение питания: 12 В постоянного тока (12 VDC)
• Номинальный ток контактов: 8 А
• Тип контактов: 2 переключающих (2CO) - каждый контакт имеет один нормально открытый и один нормально закрытый вывод
• Материал контактов: серебро-никель (AgNi) - устойчив к дуговым воздействиям и окислению
• Тип управления: моностабильное (без самоподдерживания, возврат при снятии напряжения)
• Степень защиты: IP20 - защищает от предметов более 12 мм, не защищён от воды
• Подключение: винтовые клеммы - удобны для многожильных и одножильных проводов до 2,5 мм2
• Индикация: светодиод показывает наличие напряжения на катушке, дополнительный диод защищает от обратной ЭДС
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным и холодным климатом, без конденсации
• Корпус: пластиковый, горючесть класса UL94 V-0
• Совместим с розеткой - в комплекте есть переходная база для быстрой установки на DIN-рейку

Совместимость и монтаж

Интерфейсный модуль реле безопасности Finder 481290121002sma монтируется на стандартную DIN-рейку шириной 35 мм с использованием входящей в комплект металлической клипсы. Клипса обеспечивает прочное и звонкое фиксирование - достаточно нажать до щелчка. Для подключения используются винтовые клеммы: они позволяют легко подключить провода сечением до 2,5 мм2, в том числе многожильные. Розетка в комплекте совместима с другими модулями серии Finder 40, что позволяет использовать её как универсальный интерфейс для замены или расширения системы.

Безопасность и стандарты

Модуль соответствует европейским нормам безопасности для реле: EN 61810-1 (общие требования), EN 61810-2 (требования к реле безопасности) и EN 61810-7 (тестирование на отказоустойчивость). Это делает его подходящим для использования в системах категории SIL 2 / PL d по ISO 13849. Гальваническая изоляция между управлением и контактами обеспечивает защиту от помех и высоких потенциалов.

Преимущества

• Высокая надёжность контактов AgNi - долгий срок службы даже при частых включениях
• Чёткая индикация состояния через светодиод - позволяет оперативно диагностировать работоспособность
• Защитный диод внутри - предотвращает повреждение управляющего устройства от импульсов обратной ЭДС
• Фиксация металлической клипсой - исключает случайное выпадение при вибрациях
• Готовый комплект с розеткой - снижает время монтажа и минимизирует риск ошибок подключения

Ограничения применения

Интерфейсный модуль реле безопасности Finder 481290121002sma не предназначен для работы во внешних условиях - степень защиты IP20 не допускает попадания влаги, пыли или брызг. Также он не подходит для коммутации переменного тока выше 250 В или мощных индуктивных нагрузок без дополнительной защиты. Не используйте модуль в средах с высокой запылённостью, химической агрессивностью или температурой ниже -25 C - это выходит за рамки климатического исполнения УХЛ4.

Примеры использования

• Аварийная остановка станка: сигнал с PLC через этот модуль отключает двигатель
• Система светового оповещения: включение/выключение сигнальной лампы при срабатывании эмерджентного кнопочного выключателя
• Контроль доступа: управление электрозамком на выходе из опасной зоны
• Конвейерная система: отключение привода при срабатывании датчика положения

Практические советы

• Перед монтажом проверьте полярность подключения - модуль работает только при правильном направлении тока 12 В DC
• Не затягивайте винты клемм слишком сильно - это может повредить медные жилы или пластиковую основу
• Если вы используете многожильный провод, обязательно обжмите его наконечником - так повысится надёжность контакта
• При замене старого реле - можно использовать ту же розетку, если она совместима с серией Finder 40
• Для длительной эксплуатации в условиях вибраций рекомендуется дополнительно зафиксировать модуль с помощью дополнительных креплений
